Esquema de principio

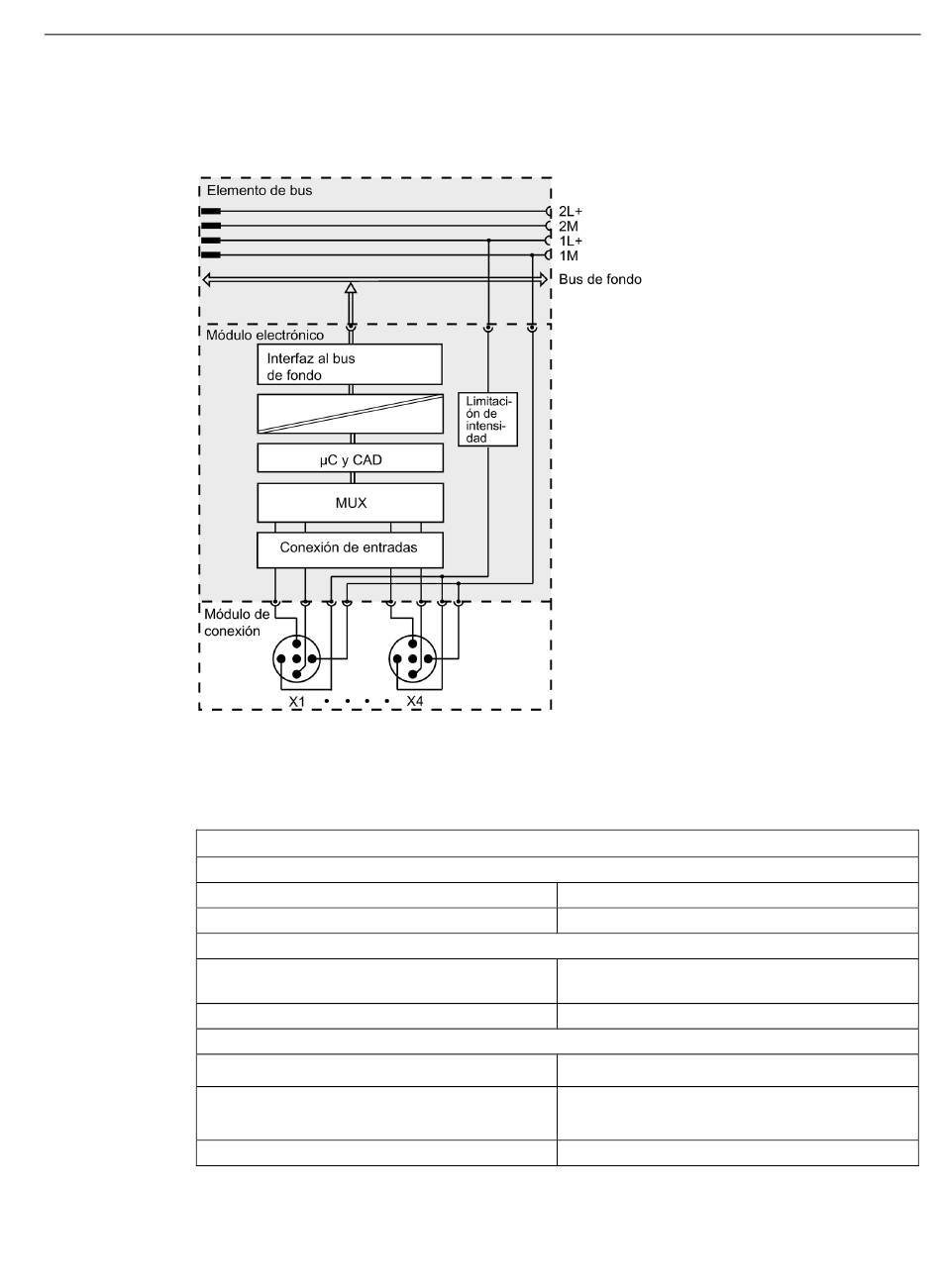

La figura siguiente muestra el esquema de principio del 4AI I High Feature.
Figura 16-2
Datos técnicos
Datos técnicos
Dimensiones y peso
Dimensiones A x H x P (mm)
Peso
Tensiones e intensidades
Tensión nominal de alimentación para electróni-
ca/sensores 1L+
Protección contra inversión de polaridad
Consumo de corriente
•
•
Potencia disipada del módulo
Sistema de periferia descentralizada ET 200pro
Instrucciones de servicio, 03/2018, A5E00335546-AM
16.2 Módulo electrónico analógico 4 AI U High Feature (6ES7144-4GF01-0AB0)
Esquema de principio del 4 AI I High Feature
del bus de fondo
de la alimentación de electrónica/sensores
1L+
Módulos electrónicos analógicos
45 x 130 x 35
aprox. 150 g
24 V DC
sí; contra destrucción
típ. 12 mA
típ. 40 mA
típ. 1,1 W
