Módulos electrónicos analógicos
16.5 El módulo electrónico analógico 4 AO U High Feature (6ES7145-4FF00-0AB0)
Esquema de principio

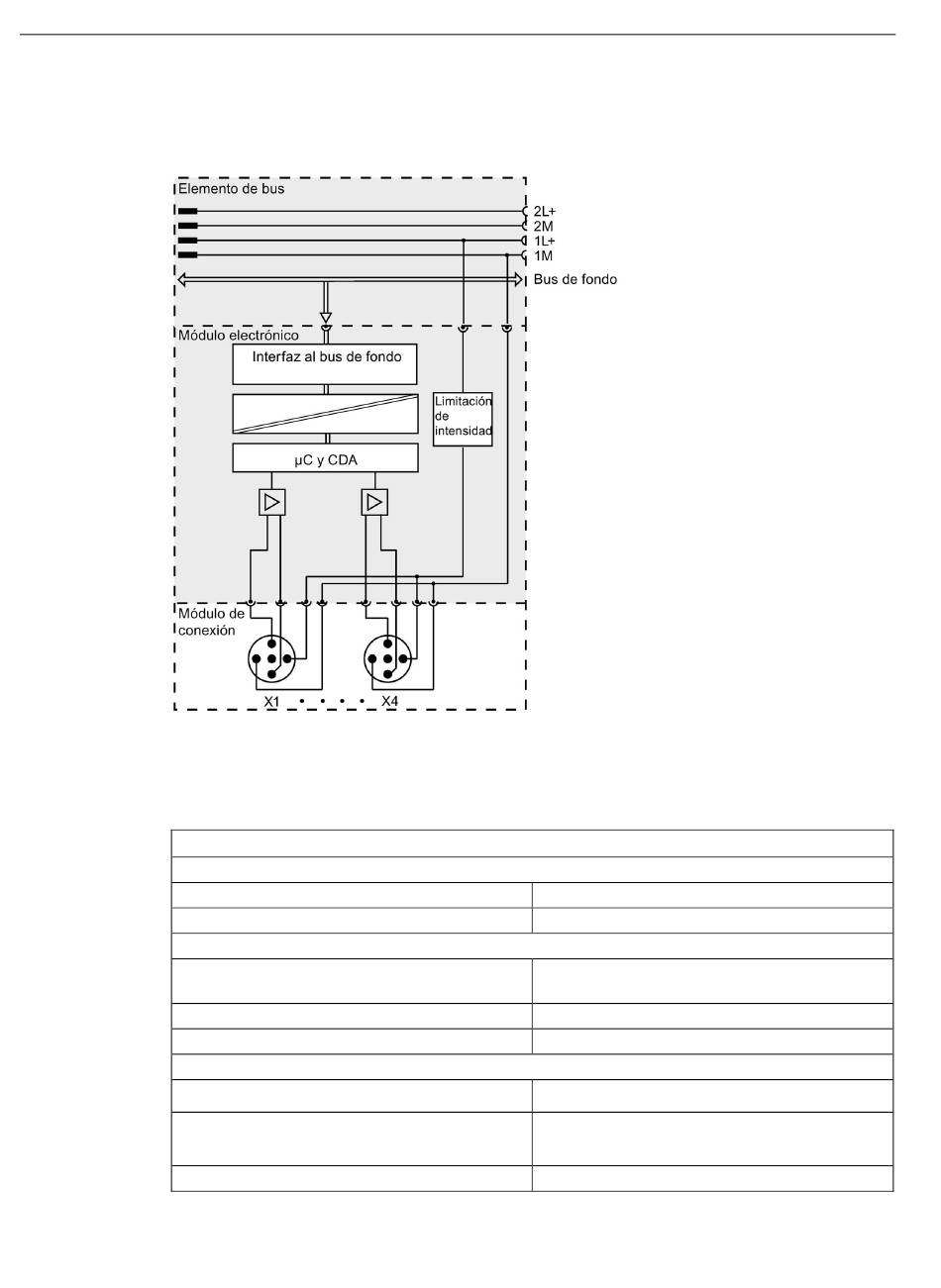

La figura siguiente muestra el esquema de principio del 4 AO U High Feature.
Figura 16-5
Datos técnicos
Datos técnicos
Dimensiones y peso
Dimensiones A x H x P (mm)
Peso
Tensiones e intensidades
Tensión de alimentación para la electrónica y
sensores 1L+
Protección contra cortocircuitos
Protección contra inversión de polaridad
Consumo de corriente
•
•
Potencia disipada del módulo
408
Esquema de principio del 4 AO U High Feature
del bus de fondo
de la alimentación de electrónica/sensores
1L+ (sin sensores conectados)
45 x 130 x 35
aprox. 150 g
24 V DC
sí
sí; contra destrucción
10 mA
65 mA
típ. 1,7 W
Sistema de periferia descentralizada ET 200pro
Instrucciones de servicio, 03/2018, A5E00335546-AM
