Asignación de pines en el módulo de conexión CM IO 8 x M12D

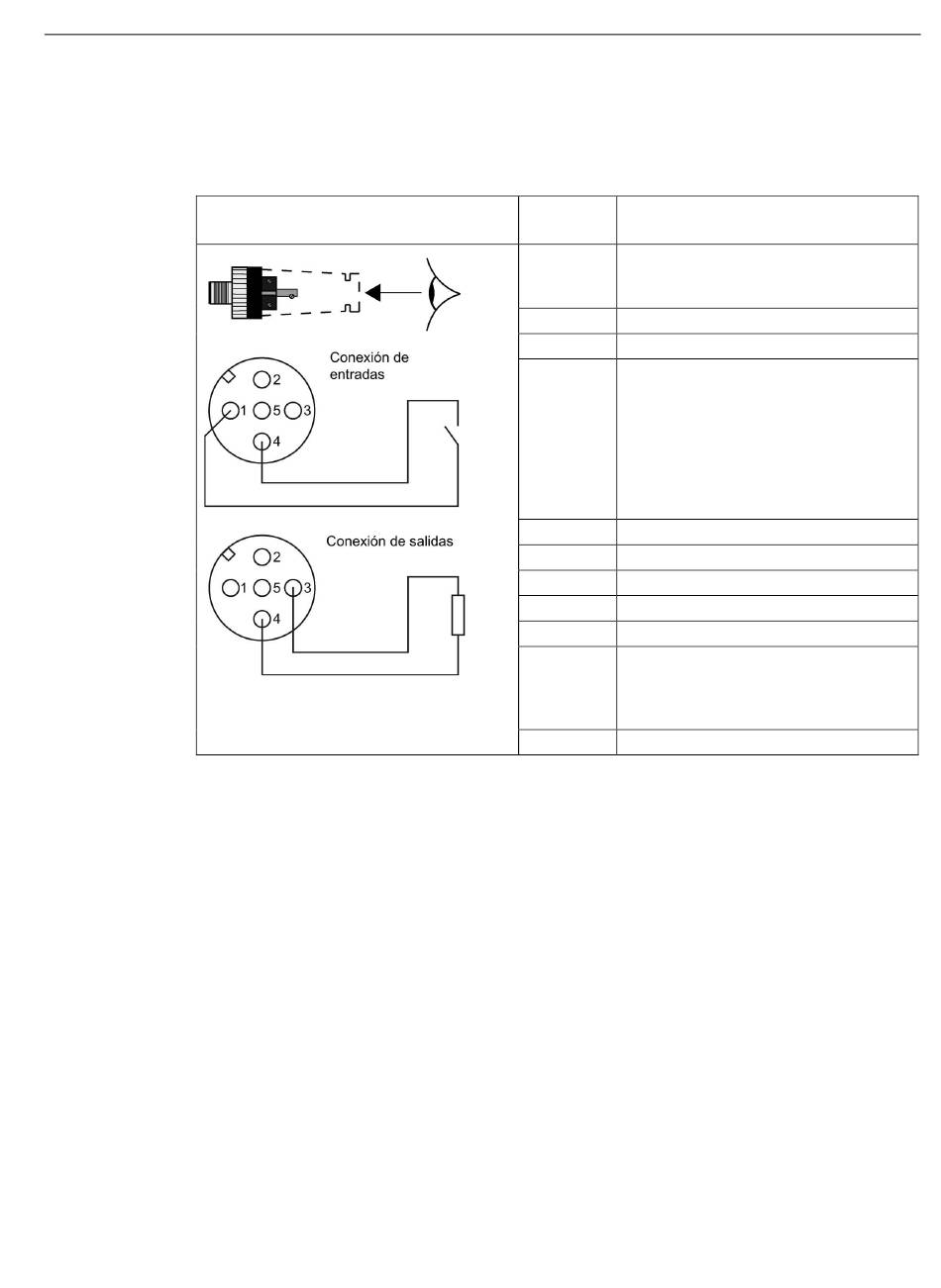

En la tabla siguiente encontrará la asignación de pines del 4 DIO / 4 DO DC 24V/0.5A en el
módulo de conexión CM IO 8 x M12D.
Mirando al conector del cable
Sistema de periferia descentralizada ET 200pro
Instrucciones de servicio, 03/2018, A5E00335546-AM
15.8 Módulo electrónico digital 4 DIO / 4 DO DC 24V/0.5A (6ES7143-4BF00-0AA0)
Módulos electrónicos digitales
Pin Asignación en X1 a X4 (entradas y sali-
das)
1 Alimentación de sensores de 24V U
(proporcionada por el ET 200pro para
los sensores conectados)
2 no asignado
3 Masa de la alimentación de sensores 1M
4 Señal de entrada y salida DIQ
X1
Señal de entrada y salida DIQ
X2
Señal de entrada y salida DIQ
X3
Señal de entrada y salida DIQ
X4
5 Tierra funcional FE
Pin Asignación en X5 a X8 (salidas)
1 no asignado
2 no asignado
3 Masa de la alimentación de carga 2M
4 Señal de salida DQ
Señal de salida DQ
Señal de salida DQ
Señal de salida DQ
5 Tierra funcional FE
S
: conector
0
: conector
1
: conector
2
: conector
3
: conector X5
4
: conector X6
5
: conector X7
6
: conector X8
7
