5.4
Distribuidores de vapor
5.4.1
Directrices generales de instalación
Cuando instale distribuidores de vapor, por
favor, siga estas directrices:
Posición dentro del conducto
•
Instale los distribuidores de vapor lo más
cerca posible del humidificador de vapor
para minimizar la pérdida de vapor por
culpa de la condensación.
•
Es preferible situar los distribuidores de
vapor en el lado de suministro del conducto
del aire.
•
Instale
los
distribuidores
perfectamente
garantizar un adecuado drenaje de la
condensación.
•
Las dimensiones de instalación y situación
indicadas están basadas en valores
empíricos. Las condiciones ambientales
especiales pueden requerir ajustes. Ponga
especial atención para evitar la generación
de condensación en el conducto del aire.
Presiones admisibles
•
La presión máxima admisible en el
conducto del aire es de 1200 Pa.
•
En el lado de aspiración se admite una
presión máxima de -500 Pa.
•
Con sistemas de aire acondicionado de
alta presión puede ser necesario modificar
el sistema de mangueras de drenaje de la
unidad en función de la presión general.
Estas
modificaciones
coordinarse
experto.
Drenaje de agua
•
Recordamos que, según las Directrices
de
vapor
horizontales
para
deberán
con
su
distribuidor
l*) (depende de las dimensiones del conducto).
VDI 6022 de la Asociación Alemana de
Ingenieros (VDI), hay que poner un drenaje
de agua en el conducto de aire dentro de
la distancia de absorción.
Cuando el caudal de aire es mayor de lo
esperado
•
Los caudales de aire de más de 3 m/s
pueden provocar problemas de drenaje de
condensado en los distribuidores de vapor
debido a la formación de vacío. Una
posible solución es girar el distribuidor de
vapor en el eje horizontal unos pocos
grados. En caso de problemas, por favor,
consulte con su distribuidor experto.
5.4.2
Recomendaciones
dimensionado
Las siguientes recomendaciones están basadas
en un caudal homogéneo de aire en el
conducto.

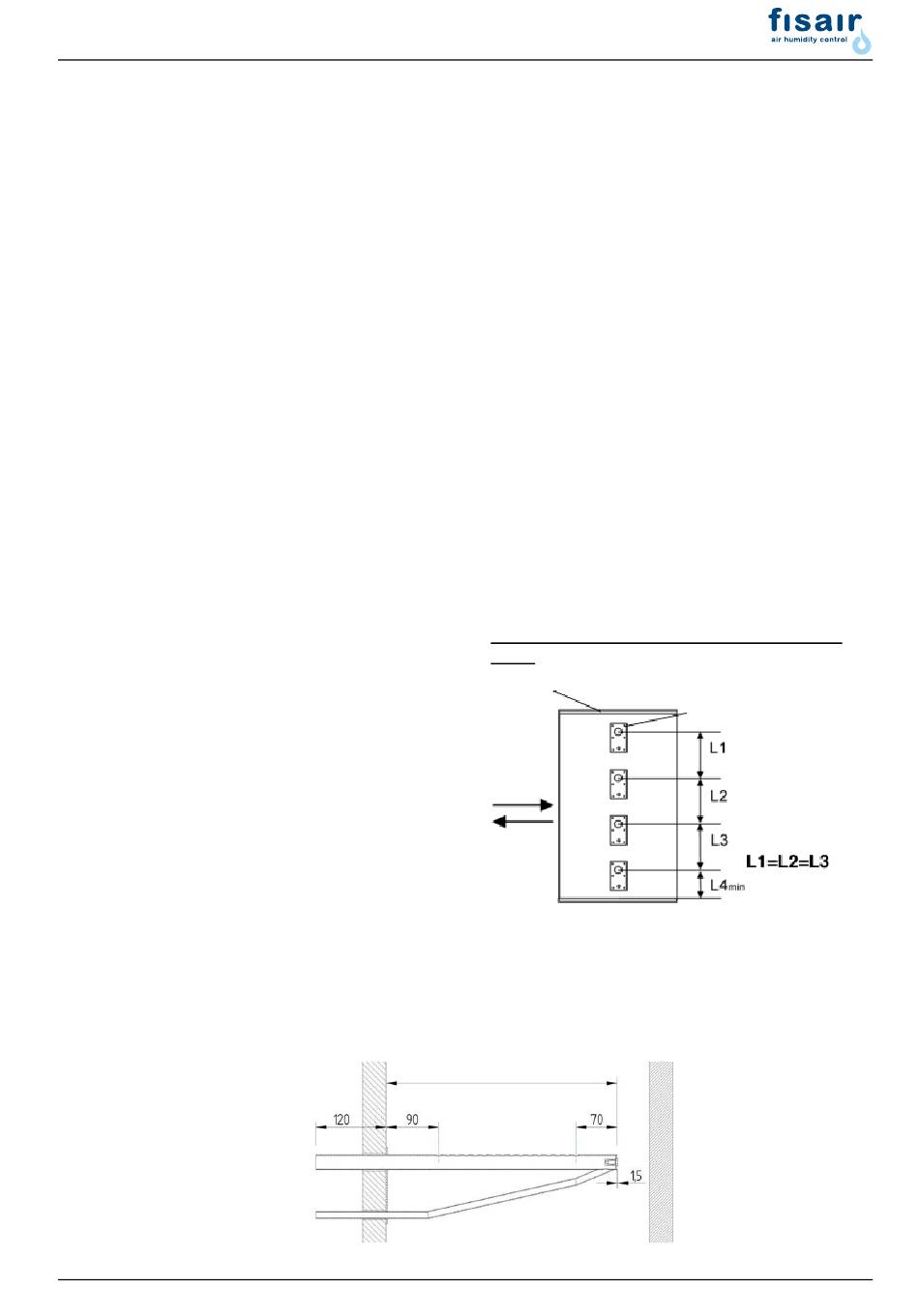

Instalación horizontal de los distribuidores
de vapor
Disposición estándar de los distribuidores de
vapor
Conducto de aire
Dirección
caudal de
aire
Una distribución regular de los distribuidores de
vapor garantiza una distribución homogénea del
vapor.
¡Por favor, use toda la altura del conducto!
para
el
Distribuidor de
vapor (vista lateral)
Página 19
