6.3
Descarga de agua
ADVERTENCIA
¡Riesgo de quemaduras!
Durante la purga se drenan hasta 0,3 l/s a una
temperatura de cerca de 95 ºC. Asegúrese de
que la manguera de drenaje esté bien fijada y
que el agua residual pueda drenar libremente y
sin presión.
Por favor tenga en cuenta
El lugar de instalación del humidificador y de la
descarga de aguas residuales deben estar al
mismo nivel de presión.
Directrices para el sistema de descarga de
agua
•
Use una manguera de agua flexible.
•
No doble la manguera de drenaje.
•
Los materiales de la línea de descarga y
de la tubería de drenaje deben poder
resistir una temperatura de hasta 95 ºC.
Procedimiento
»
Conecte una manguera de 1 1/4" de
250 a 1000 mm de longitud a una salida
sin presión de acuerdo a DIN EN 1717.
Hay que dirigir la manguera hacia un
lado del humidificador para evitar que
ascienda vapor de la condensación en
la carcasa del humidificador.
»
Fije la manguera de drenaje a la
boquilla de conexión de la parte inferior
de la carcasa del humidificador.
»
Deslice la manguera de la bomba de
drenaje en uno de los clips de toma a
tierra (ver siguiente fig.).
»
Deslice la manguera de rebose del
sistema antirretorno HyFlow (si lo hay)
en el otro clip de toma a tierra.

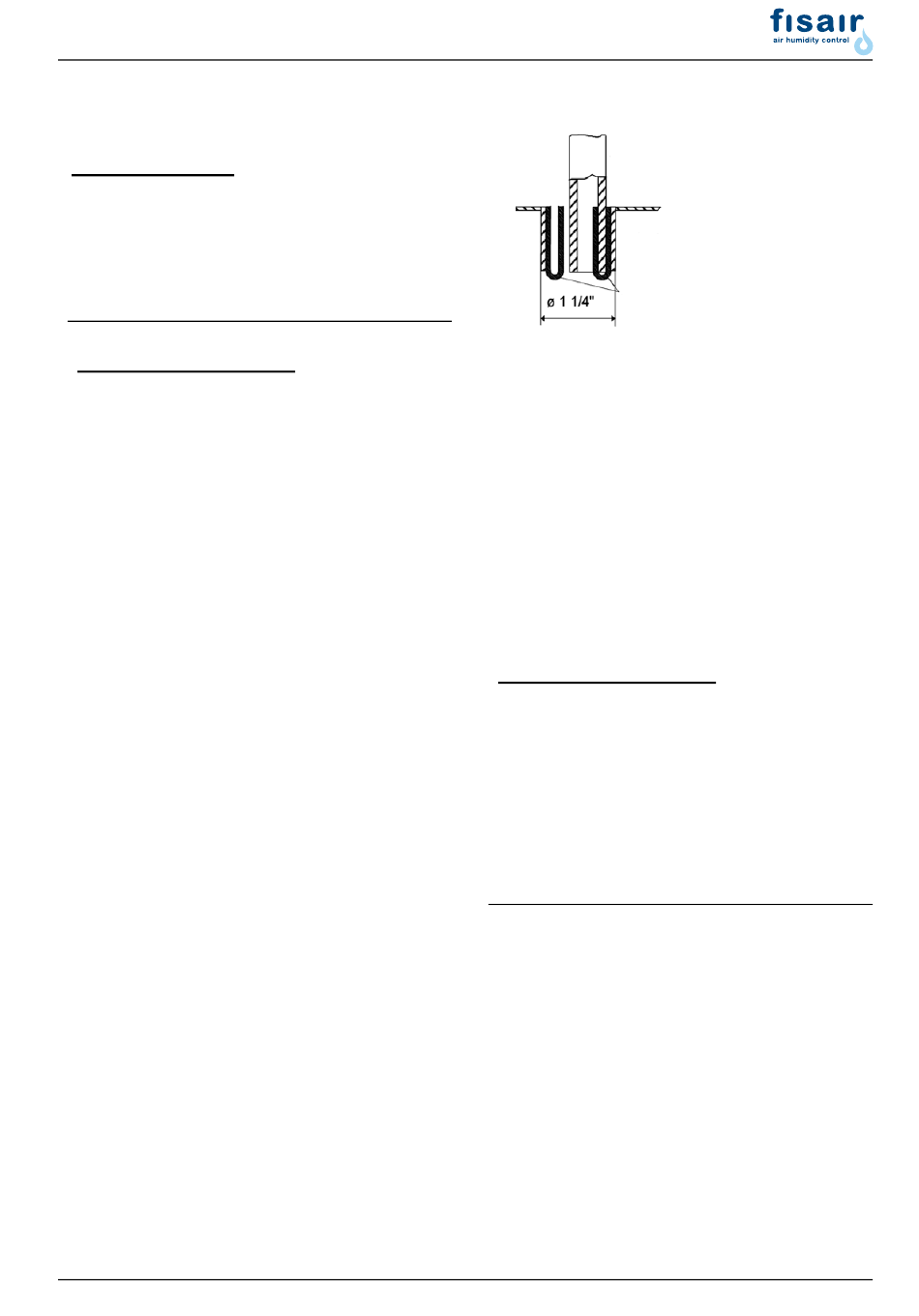

Funcionamiento de los clips de toma a tierra
Manguera de drenaje de la bomba
Clips de toma a tierra
Los dos clips de toma a tierra acoplados en la
superficie interior de la boquilla de drenaje de la
carcasa están en contacto directo con el agua y
derivan
las
posibles
residuales lejos de la carcasa durante la purga y
en el caso de que rebose el agua del cilindro.
Hay una ranura de 3 mm de ancho entre la
camisa de la manguera de la bomba de drenaje
y la superficie de la conexión de drenaje de la
carcasa. Si el agua se acumula en la base, está
fluirá por esta ranura al sistema de drenaje.
Por favor tenga en cuenta
Con el sistema opcional de refrigeración
HyCool, Fisair ofrece la posibilidad de
limitar la temperatura del agua residual del
humidificador de vapor para proteger las tuberías
de desagüe termosensibles. Al mezclarla con
agua del grifo durante los procesos de purga y
enjuague,
el
agua
temperatura de menos de 60 ºC, siempre y
cuando la temperatura de entrada del agua no
supere los 30 ºC.
Boquilla de drenaje de la
carcasa
corrientes
eléctricas
residual
sale
a
Página 26
una
