7.4 Despliegue de Valores de Tendencia de Armónicos

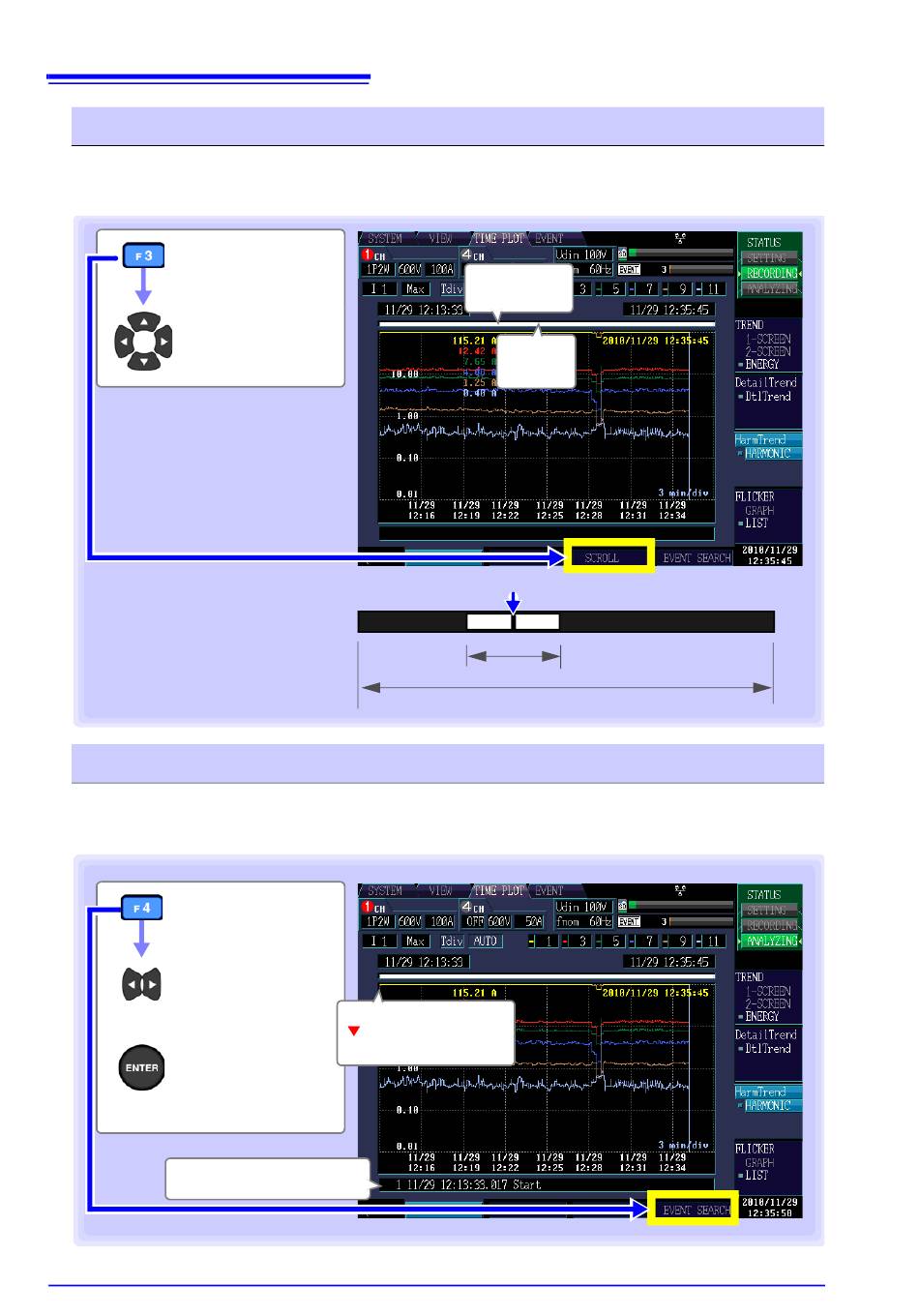

Navegar sobre la gráfica
Durante la grabación, el eje X se escala automáticamente a modo que la gráfica de tiempo completa quepa
en la pantalla. Una vez que se ha detenido la grabación a modo que las formas de onda ya no quepan en
la pantalla, usted podrá navegar en la gráfica de tiempo moviéndose a la izquierda y la derecha.
[SCROLL]
Navegue en la
gráfica
•
La banda blanca en la barra de naveg-
ación indica el rango de valores medi-
dos
que
se
pueden
Cuando la banda no incluye la
posición del cursor, no se despliegan
el cursor ni el valor de cursor.
•
El cursor en la banda de navegación
indica dónde se localiza el cursor en
relación a todos los datos de la
medición.
Búsqueda de eventos
Usted puede buscar la hora en que ocurrió el evento (marcador de evento)
Siempre están desplegados los marcadores de evento del tiempo de inicio y de paro.
La sincronización se logra con un evento seleccionado de la lista de eventos.
[EVENT SEARCH]
Muévase a los lados
a través de los mar-
cadores de evento.
Analiza los eventos
usando formas de
onda
Número de evento, hora y
fecha, tipo, canal
Barra de
navegación
desplegar.
Marca de evento
(Rojo):
Indica un evento normal.
Vista en
pantalla
Barra de
navegación
Posición del cursor
Vista en
pantalla
Todos los datos de la medición
