Conexión de
Dispositivos
Externos

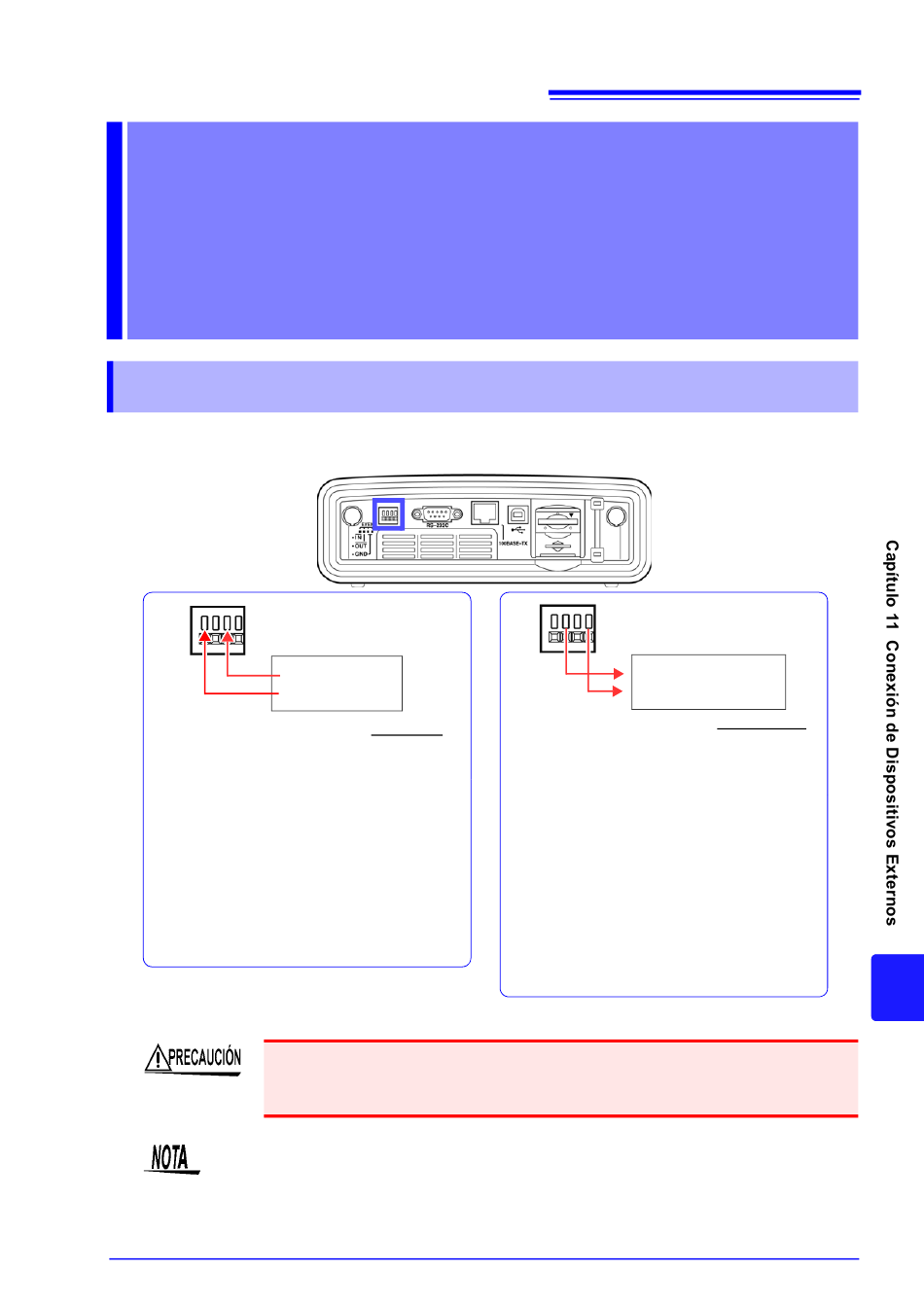

11.1 Uso de la Terminal de Control Externo
Usted puede generar eventos y descargar la hora de ocurrencia usando las terminales de control
externo.
Dispositivo de
búsqueda de
anomalías
Terminal de entrada de evento (EVENT IN)
Analiza anomalías sincronizado con un dis-
positivo externo.
Cuando conecte la señal de búsqueda de un
dispositivo de búsqueda de anomalías tal
como un relevador de sobre-corriente a la ter-
minal de entrada de eventos, usted podrá
analizar las anomalías usando este disposi-
tivo según las operaciones de anomalía.
Vea:
"Uso de la Terminal de Control Externo
(EVENT IN)" (p.151)
Para evitar dañar el dispositivo, no alimente voltajes fuera de los rangos
-0.5 V a +6.0 V (EVENT IN) o -0.5 to +6.0 V (EVENT OUT) a las termi-
nales de control externo.
Cuando use las terminales de control externo para usar la función de evento externo,
ponga en ON el evento externo
Vea:
"Generación de eventos usando una señal de entrada externa (configuración de evento
externo)" (p.71)
11.1 Uso de la Terminal de Control Externo
Capítulo 11
Terminal de salida de evento (EVENT OUT)
Esto informa a un dispositivo externo cuando
ocurren anomalías en el 3198.
Cuando se conecta la terminal de salida de
evento a una terminal de disparo de entrada
en un dispositivo de grabación como el Reg-
istrador HiCorder HIOKI, puede usted grabar
formas de onda en el Registrador HiCorder
cuando ocurre un evento.
Vea:
"Uso de la terminal de alimentación de
evento (EVENT OUT)" (p.152)
(SYSTEM-DF3 [POWER/etc]-[External Event:
.
Terminal de disparo de entra-
das
Registrador
HiCorder
149
11
ON])
