Puesta en marcha
62
Descripción

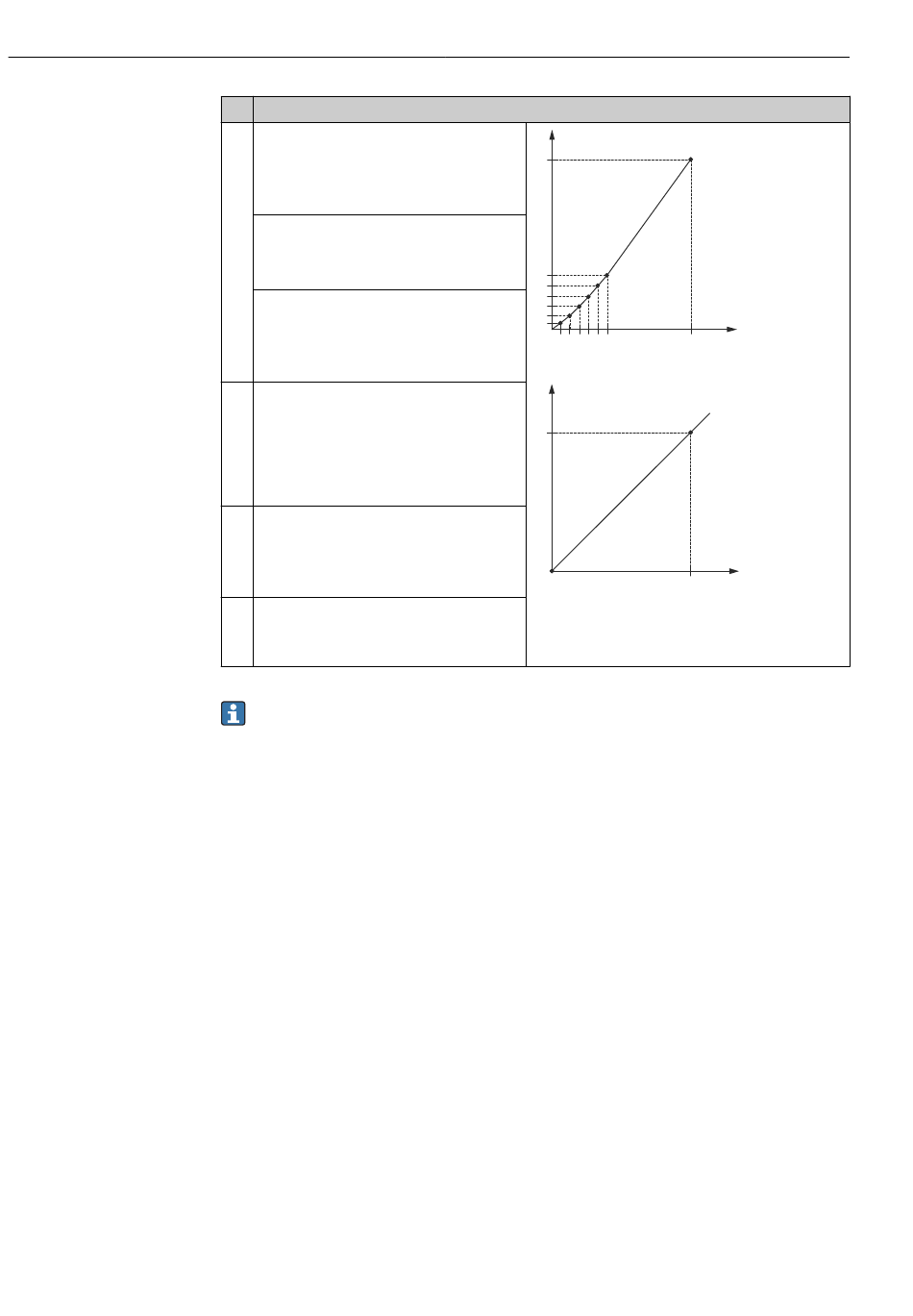

3 En el parámetro "Núm. línea (039)", introduzca
el número de línea del punto que quiere editar
en la tabla, p. ej., 1.
Ruta de acceso: Ajuste → Conf. Extendida →
Linealización → Núm. línea
El nivel actual puede consultarse en el
parámetro "Valor x (040)".
Ruta de acceso: Ajuste → Conf. Extendida →
Linealización → Valor x
Introduzca el valor del volumen empleado
mediante el parámetro "Valor y (041)", p. ej.,
0 m 3 , y confirme seguidamente el valor.
Ruta de acceso: Ajuste → Conf. Extendida →
Linealización → Valor y
4 Para introducir otro punto en la tabla, continúe
llenando el depósito y seleccione la opción
"Punto siguiente" en el parámetro "Editar tabla
(042)". Entre el punto siguiente tal como se
describe en el paso 3.
Ruta de acceso: Ajuste → Conf. Extendida →
Linealización → Editar tabla
5 Una vez entrados todos los puntos en la tabla,
seleccione la opción "Activar tabla" mediante el
parámetro "Modo linzn. (037)".
Ruta de acceso: Ajuste → Conf. Extendida →
Linealización → Modo linzn.
6 Resultado:
se visualiza el valor medido obtenido tras
aplicar la linealización.
• Mensaje de error F510 "Linealización" y corriente de alarma mientras se edita la
tabla y hasta que no se active.
• El valor inferior del rango (= 4mA) queda definido por el punto de menor valor de la
tabla.
El valor superior del rango (= 20 mA) queda definido por el punto de mayor valor de
la tabla.
• Mediante los parámetros "Configurar LRV" y "Configurar URV", usted puede modificar
la asignación de los valores de volumen/masa a los valores superior e inferior de
corriente.
9.12 Configurar la medición de presión
9.12.1 Calibración sin presión de referencia (calibración en seco)
Ejemplo:
En este ejemplo, se quiere configurar un equipo con módulo sensor de 400 mbar (6 psi)
para que trabaje con un rango de medición de 0 a +300 mbar (4,4 psi), es decir, se quieren
asignar las presiones de 0 mbar y 300 mbar (4,4 psi) a los valores de corriente 4 mA y 20
mA, respectivamente.
Deltabar FMD71, FMD72
v
i
h Altura
i Valor en curso
v Volumen
h
v
A0017670
