Modo de funcionamiento del sensor de color

Muchos sensores pueden distinguir entre claro y oscuro o entre mate y brillante. Pero los sensores normales tienen sus limitacio-
nes, y no sirven cuando el criterio diferenciador tiene que ser el color. Es por ello que los sensores de color están adquiriendo una
importancia cada vez mayor en el campo de la automatización industrial.
Sus aplicaciones van desde la clasificación de objetos de colores hasta la detección o el control de superficies de colores. Ade-
más, estos sensores detectan con seguridad todos los materiales, ya se trate de polvos, granulados, líquidos o metales, vidrios,
papeles, plásticos o tejidos de cualquier tipo.
Gracias a su fácil manejo aprenden el color de referencia y ajustan el rango de tolerancia rápidamente.
Durante el funcionamiento, el sensor de color compara el color aprendido con el color medido; si los valores quedan dentro del
rango de tolerancia ajustado, el sensor transmite la concordancia al dispositivo de control a través de una salida de conmutación.
Los elementos de mando e indicación

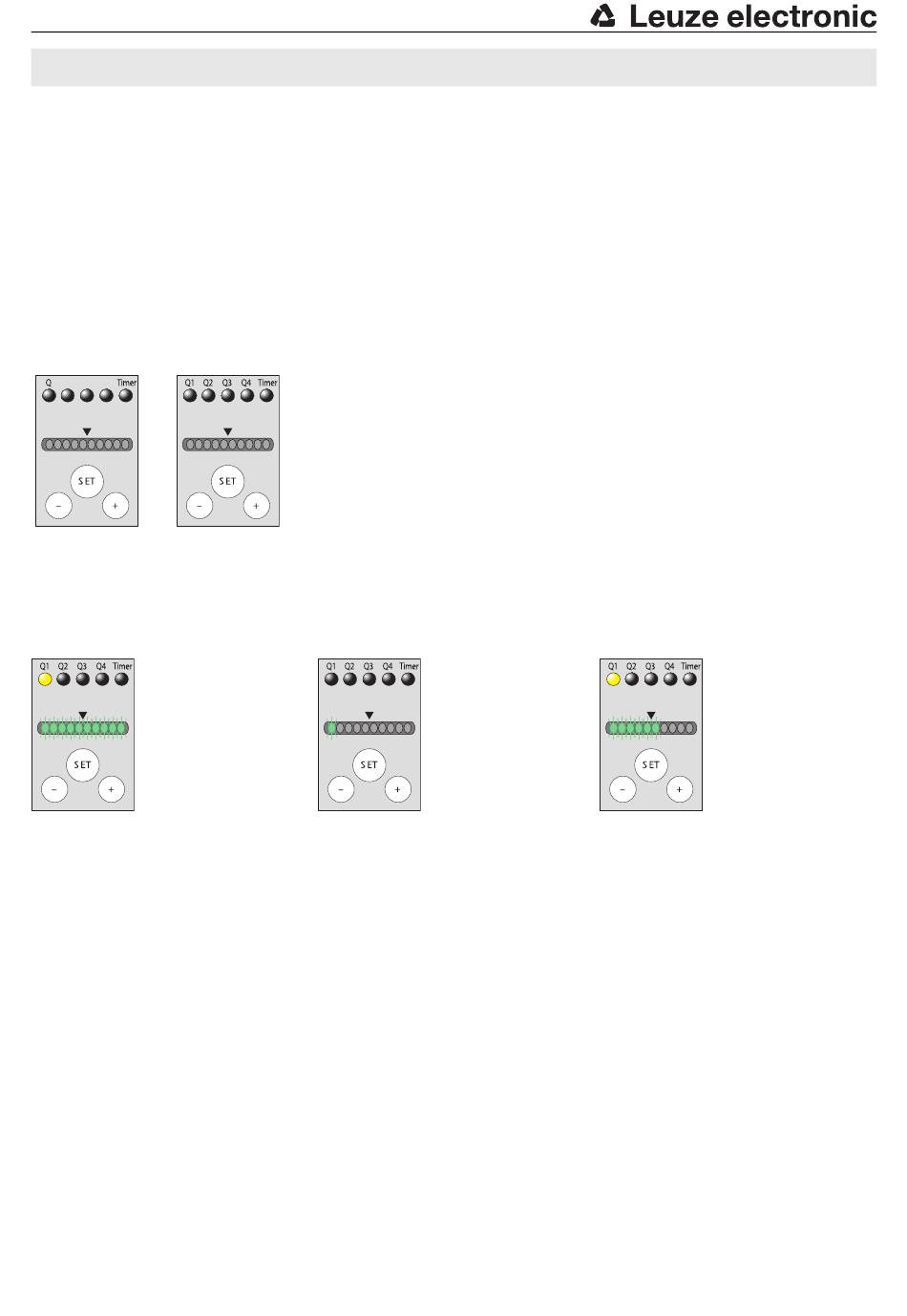

CRT 20B...001 CRT 20B...004

Funcionamiento

Durante el funcionamiento, el indicador de barras muestra la calidad cromática, es decir, la concordancia con el color aprendido
(con el CRT 20B...004 conforme al canal cromático elegido; vea Ajustes especiales). Cuando se sobrepasa la flecha o no se llega
a ella, la salida de conmutación cambia de estado.
Concordancia total
Color detectado
Salida de conmutación activa
La tolerancia cromática se puede reajustar durante el funcionamiento:
 Para ello, pulsar la tecla «+» > 1s y soltarla.
 Luego, adaptar la tolerancia con «+» o «-»
 Confirmar pulsando «SET»
Esta función se puede activar y desactivar en los ajustes especiales (vea «Tolerancia ajustable durante el funcionamiento»). En
el CRT 20B...004, la tolerancia se refiere al canal seleccionado (vea Ajustes especiales, «Indicación de calidad durante el funcio-
namiento»)
