Importante: Deje que el motor funcione
en ralentí durante 5 minutos antes de pararlo
después de funcionar a carga máxima. Esto
permite que se enfríe el turbo antes de que se
pare el motor. El no hacer esto puede causar
problemas con el turbo.
Antes de parar el motor, desengrane todos los
controles y ponga el acelerador en Lento. Al
mover el acelerador a Lento se reducen las altas
revoluciones del motor, el ruido y las vibraciones.
Gire la llave a Desconectado para parar el motor.
Módulo de Control Estándar

(MCE)

El Módulo de Control Estándar es un dispositivo
electrónico "cerrado" fabricado en una sola
configuración polivalente. El módulo utiliza
componentes mecánicos y de estado sólido para
monitorizar y controlar las características eléctricas
estándar necesarias para la operación segura del
producto.
El módulo monitoriza entradas que incluyen
punto muerto, freno de estacionamiento, toma de
fuerza, arranque, autoafilado y alta temperatura.
El módulo energiza salidas que incluyen Toma de
fuerza, Arranque y el solenoide ETR (energizar
para el arranque).
El módulo está dividido en entradas y salidas.
Las entradas y salidas están identificadas con
indicadores LED de color verde montados en el
circuito impreso.
La entrada del circuito de arranque se energiza a
12 vCC. Todas las demás entradas son energizadas
cuando el circuito está cerrado a tierra. Cada
entrada tiene un LED que se ilumina cuando
se energiza el circuito correspondiente. Utilice
los LED de entrada para localizar problemas en
interruptores y circuitos de entrada.
Los circuitos de salida son energizados por un
conjunto apropiado de condiciones de entrada. Las
tres salidas son Toma de fuerza, ETR y Arranque.
Los LED de salida monitorizan la condición de los
relés, e indican la presencia de tensión en uno de
tres terminales de salida concretos.
Los circuitos de salida no determinan la integridad
del dispositivo de salida, de manera que la
localización y solución de problemas eléctricos
incluye la inspección de los LED de salida y
pruebas convencionales de la integridad de
dispositivos y cableado. Mida la impedancia de
los componentes desconectados, la impedancia
a través del cableado (desconéctelo en el MCE)
o con una prueba de energización temporal del
componente específico.
EL SCM no puede conectarse a un ordenador
externo ni a otro dispositivo portátil, no puede ser
reprogramado y no registra datos de localización
de fallos intermitentes.

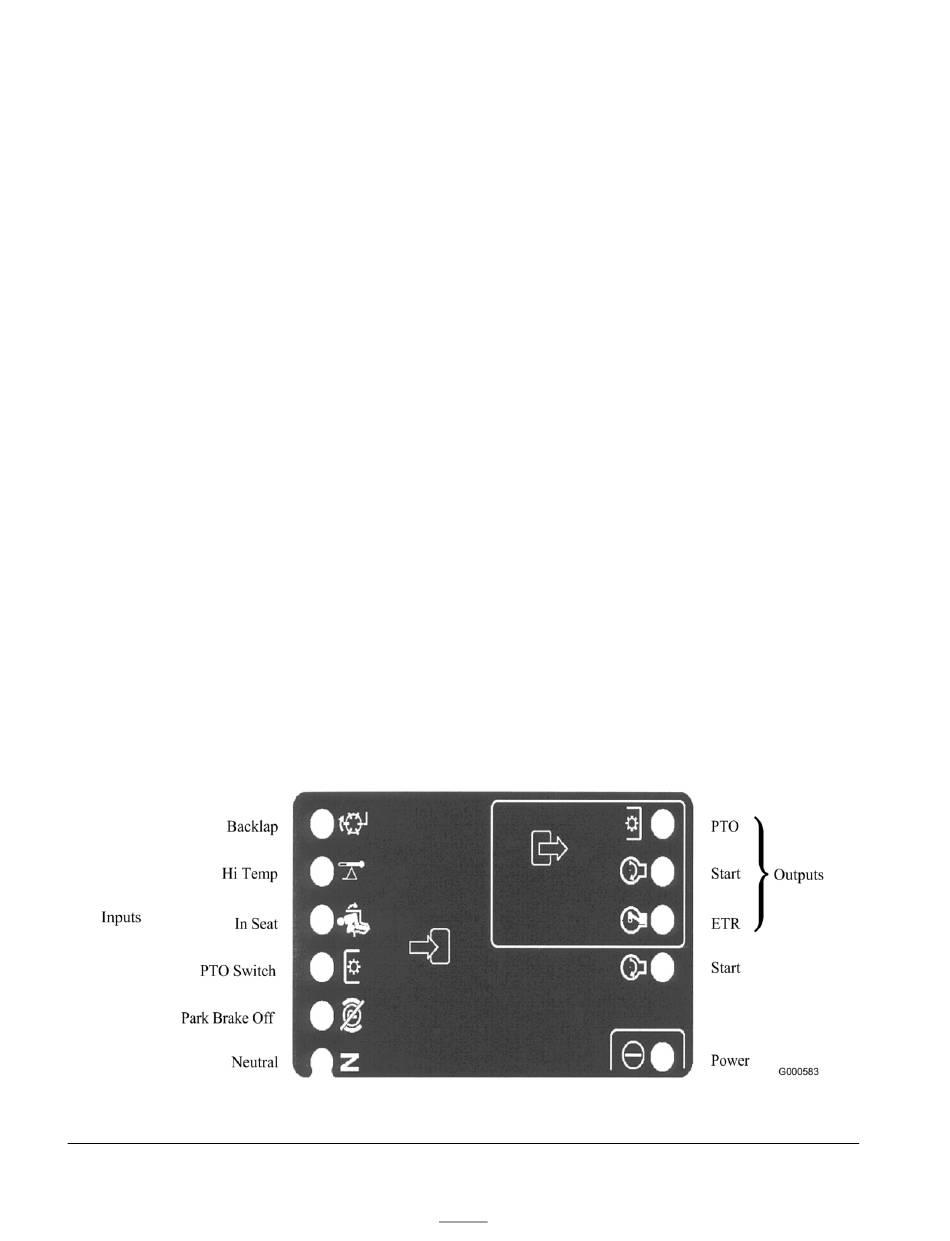

La pegatina del SCM incluye únicamente símbolos.
El recuadro de salida incluye tres símbolos de LED
de salida. Todos los demás LED son entradas.
Figura 17 identifica los símbolos.
Figura 17
28
