Instale las líneas de desagüe.
Válvula
Válvula de
mezcladora
transferencia
A la ducha
de mano
Al
acumulador
Desagüe de
pared lateral
Desagüe de la
bandeja receptora

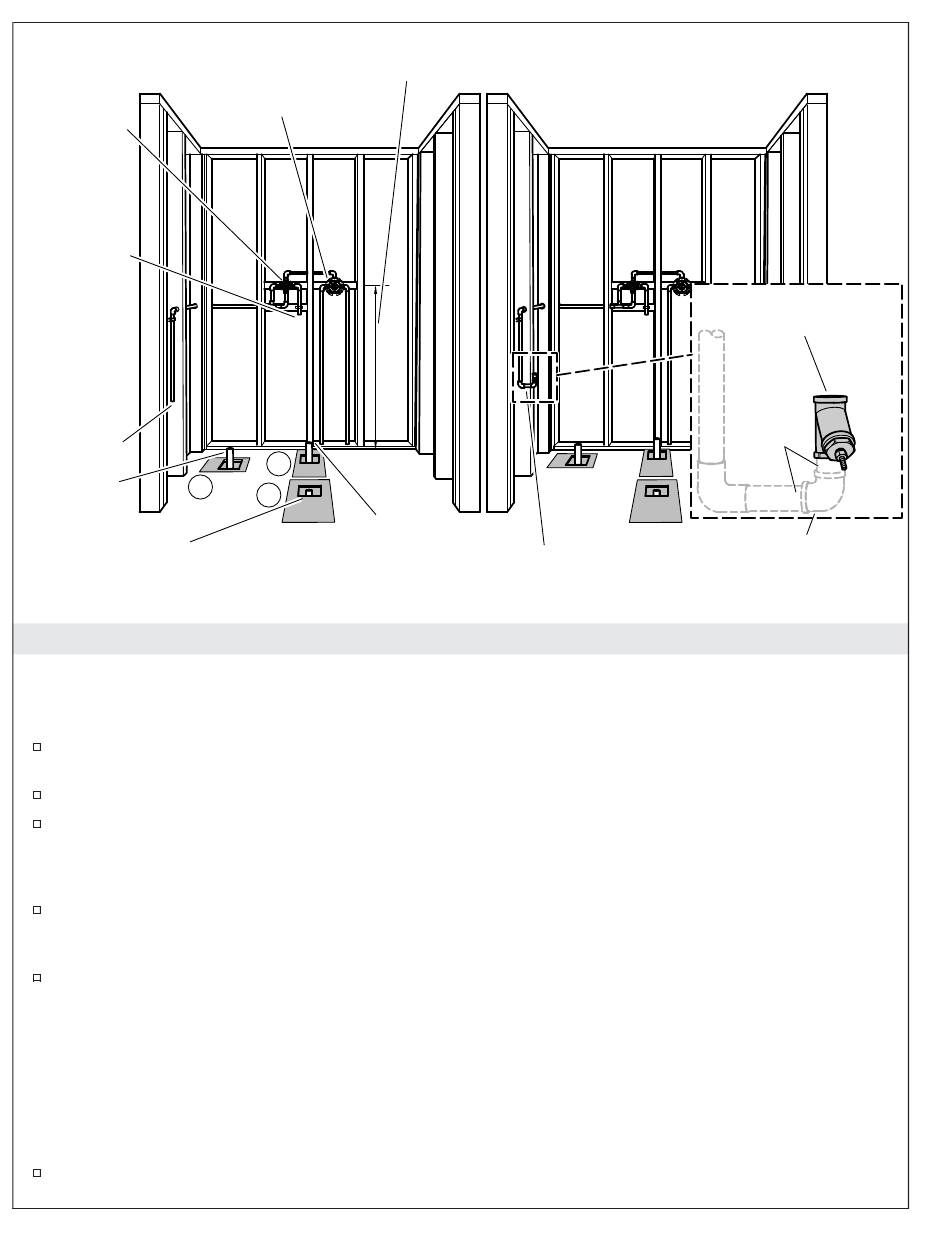

Configuración recomendada de la plomería para modelos de desagüe a la izquierda
3. Instale las líneas de desagüe y el tendido de plomería
Todas las instalaciones
Consideraciones de acceso a las conexiones de plomería
Confirme que haya suficiente espacio para instalar y conectar la grifería que se especifica para su
instalación.
Verifique el espacio libre adecuado para las tres trampas en P.
Si la unidad se instala sobre una losa en una esquina de las paredes exteriores: Haga las
conexiones al extremo accesible, o deje acceso a las conexiones de plomería si no le es posible
hacerlo a través del panel de acceso frontal. Revise el espacio libre de la trampa en P para los
desagües #1 y #2.
Si la unidad se instala sobre una losa contra las paredes exteriores: Planee dejar acceso adecuado a
las conexiones de plomería. El panel de acceso permite acceso limitado. Revise el espacio libre de la
trampa en P para los desagües #1 y #2.
Si la unidad se instala en lugares en los que las conexiones del desagüe quedan accesibles desde
abajo: Generalmente las conexiones se pueden hacer desde abajo de la unidad.
Instale el tendido de plomería
¡IMPORTANTE! Este producto requiere tres salidas de desagüe de 1-1/2" de diámetro, tres trampas en P,
y tres líneas separadas al tubo de ventilación. En una configuración ideal, ninguno de los desagües se debe
combinar, pues podría reducirse el rendimiento y aumentar el riesgo de contraflujo. Si desea, se pueden
combinar los dos desagües de la bañera (#1 y #2) adelante de las trampas en P en una sola línea de
desagüe de 3" o más grande.
Instale las líneas de plomería según las instrucciones del fabricante de las válvulas y de la
guarnición. Arriba se muestran los lugares y las conexiones de suministro recomendados.
Kohler Co.
2
1
3
Deje correr agua por los desagües.
Se recomienda 46" (1168 mm) desde el subpiso
Desagüe del
rebosadero ranurado
Instale la línea del
acumulador de agua.
Español-8
Conexión del
acumulador (incluida)
1/2" NPT
(no incluida)
