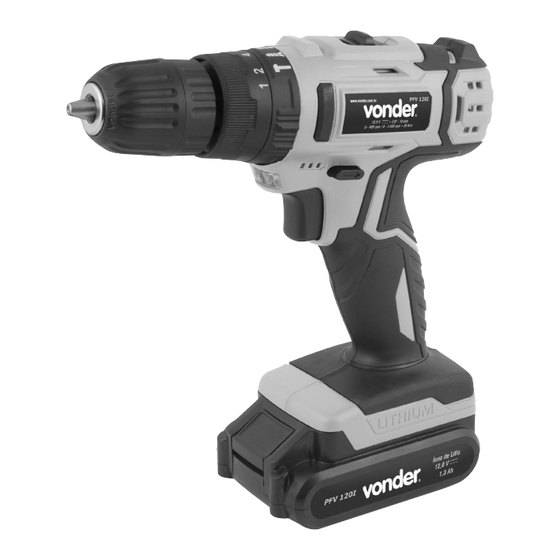

- Página 1 Parafusadeira/ Furadeira com Impacto a Bateria Atornillador/Taladro con impacto a batería PFV 120I PFV 180I Manual de Instruções Leia antes de usar Manual de instruciones Lea antes de usar...
-
Página 2: Orientações Gerais
ASSISTÊNCIA TÉCNICA AUTORIZADA VONDER MAIS PRÓXIMA. ATENÇÃO: AO UTILIZAR A PARAFUSADEIRA/FURADEIRA COM IMPACTO A BATERIA PFV 120I E PFV 180I BIVOLT VONDER DEVEM SER SEGUIDAS AS PRECAUÇÕES BÁSICAS DE SEGURANÇA A FIM DE EVITAR RISCOS DE CHOQUE ELÉTRICO E ACIDENTES. -
Página 3: Instruções De Segurança
à terra (GFCI - ground fault circuit interrupter )” ou “disjuntor de fuga de corrente (ELCB - earth leakage circuit breaker )”. f) Se a ferramenta apresentar excesso de faísca dentro da caixa do motor, desligue-a imediatamente e leve-a até uma assistência técnica autorizada mais próxima. Consulte a nossa rede completa em nosso site: www.vonder. com.br. -
Página 4: Segurança Pessoal
Se danificada, a ferramenta deve ser reparada antes do uso. Muitos acidentes são causados pela inadequada manutenção das ferramentas. Para manutenções, procure uma assistência técnica autorizada. Consulte nossa rede completa em nosso site: www.vonder.com.br. -
Página 5: Uso E Cuidados Para Ferramentas Alimentadas Por Bateria
óleo ou graxa. h) Nunca substitua peças ou partes pessoalmente e nem peça a outra pessoa para fazê-lo. Leve sempre a ferra- menta a uma assistência técnica autorizada mais próxima: www.vonder.com.br. i) Utilize somente partes, peças e acessórios originais. -
Página 6: Descrição Técnica
Evite acionamentos involuntários. Assegure-se de que o interruptor de acionamento esteja desligado antes de inserir a bateria. Inseri-la com o interruptor acionado pode resultar em acidentes. 5. Descrição técnica 5.1. Características Parafusadeira/Furadeira PFV 120I PFV 180I Código 60.01.000.120 60.01.000.180 Tensão da bateria... - Página 7 Fig. 1 – Componentes 7. Instalação 7.1. Ambiente • A Parafusadeira/Furadeira deve estar instalada em ambiente seco, limpo e sem a presença de materiais corrosi- vos, inflamáveis ou gases explosivos; • A Parafusadeira/Furadeira não deve ser exposta ao sol e à chuva; •...
-
Página 8: Ajuste De Velocidade
3. Para abrir o mandril da Parafusadeira/Furadeira, segure a parte 2 e gire no sentido anti-horário a parte 1, conforme mostra a Fig. 3. Fig. 3 – Abertura do mandril 4. Insira a broca ou a ponteira/bits no mandril; 5. Aperte o mandril segurando a parte 2 e gire no sentido horário a parte 1, conforme mostra a Fig. 4; Fig. -
Página 9: Ajuste De Torque
ATENÇÃO: Somente selecione o ajuste de torque com a máquina desligada. A Parafusadeira/Furadeira com impacto PFV 120I e PFV 180I VONDER possuem 1 posição com 16 ajustes de tor- que para parafusamento, conforme Fig. 5, que devem ser reguladas de acordo com cada função que o usuário irá... -
Página 10: Sentido De Rotação
Fig. 7 – Sentido de rotação 8.5. Carregar a bateria ATENÇÃO: Use somente baterias e carregadores de bateria originais VONDER. As baterias são fornecidas com uma carga parcial. Para utilizar a capacidade máxima das baterias, carregue-as antes da primeira utilização. - Página 11 ATENÇÃO: Quando a bateria estiver descarregada não pressione demasiadamente o interruptor liga/desliga, sob risco de danificar a bateria. Para carregar a bateria, insira-a no encaixe do carregador e então conecte o plugue do carregador na tomada. O carregador de bateria possui dois LEDs, sendo um verde e o outro vermelho, que indicam o status de funciona- mento do carregador.
-
Página 12: Armazenagem E Transporte
Assistência Técnica Autorizada VONDER. 9.3. Acessórios Os acessórios especificados neste manual são recomendados para uso exclusivo em ferramentas VONDER. O uso de qualquer outro acessório não recomendado poderá apresentar riscos ao usuário e/ou danos ao equipamento e, consequentemente, a perda do direito de garantia. - Página 13 9.5. Descarte Para o descarte correto, as baterias deverão ser encaminhadas a um posto de coleta ade- quado ou a uma assistência técnica autorizada VONDER. ATENÇÃO: Se a bateria não for manuseada corretamente, ela poderá explodir, causar incêndio ou até mesmo queimaduras químicas.
-
Página 14: Orientaciones Generales
EN CASO DE QUE ESTE EQUIPAMIENTO PRESENTE ALGÚN DESPERFECTO, ENVÍELO A LA ASISTENCIA TÉCNICA AUTORIZADA VONDER MÁS PRÓXIMA. ATENCIÓN: AL UTILIZAR EL ATORNILLADOR/TALADRO CON IMPACTO A BATERÍA PFV 120I y 180I BIVOLT VONDER DEBEN SER SEGUIDAS LAS PRECAUCIONES BÁSICAS DE SEGURIDAD CON EL FIN DE EVITAR RIESGOS DE DESCARGA ELÉCTRICA Y ACCIDENTES. -
Página 15: Instrucciones De Seguridad
Si la herramienta presenta exceso de chispas dentro de la caja del motor, desenchúfela inmediatamente y llévela a la asistencia técnica autorizada más próxima, consulte en nuestro sitio nuestra red de asistentes técnicos: www.vonder.com.br. 3.3. Seguridad personal a) Esté atento, observe lo que usted está haciendo y use el sentido común al operar una herramienta. No use la herramienta cuando usted esté... -
Página 16: Uso Y Cuidados De La Herramienta
Nunca sustituya piezas o partes personalmente y tampoco le pida a otra persona que lo haga. Lleve siempre la herramienta a la asistencia técnica autorizada más próxima. www.vonder.com.br. i) Utilice solamente partes, piezas y accesorios originales. -
Página 17: Uso Y Cuidados Para Herramientas Alimentadas Por Batería
MÁX - 50°C f) Cuando la batería presente alguna falla, liquido puede ser derramado y entrar en contacto con los componentes de la herramienta. Envíe la herramienta a un asistente técnico autorizado VONDER (verifique en nuestro site www.vonder.com.br). 4. Indicaciones de seguridad para atornilladores y taladros a) Sostener el aparato por las superficies aisladas al ejecutar trabajos durante los cuales la herramienta de trabajo o el tornillo puedan alcanzar cables eléctricos escondidos. - Página 18 Atornillador/Taladro PFV 120I PFV 180I Capacidad de máxima de perforación 10 mm de acero Capacidad de máxima de perforación 30 mm de madera Capacidad de máxima de perforación 13 mm de concreto Tipo de velocidad Variable (2 velocidad) Rotación Atornillador / Taladro 0 - 400 rpm / 0 - 1.450 rpm...
-
Página 19: Instalación
Fig. 1 – Componentes 7. Instalación 7.1. Ambiente • El atornillador/taladro debe ser instalado en ambiente seco, limpio y sin la presencia de materiales corrosivos, inflamables o gases explosivos; • El atornillador/taladro no debe ser expuesto al sol y a la lluvia; •... -
Página 20: Operación
Fig. 2 – Retirando la batería 3. Para abrir el mandril del atornillador/taladro sostenga la parte 2, y gire en sentido antihorario la parte 1, según muestra la Fig. 3. Fig. 3 – Abertura del mandril 4. Insiera la broca o el punzón/bits en el mandril; 5. -
Página 21: Función Perforar
ATENCIÓN: Solamente seleccione el ajuste de torque con la máquina apagada. El Atornillador/ Taladro con impacto PFV 120I y 180I VONDER poseen 1 posición con 16 ajustes de torque para atornillado, fig. 5, deben ser regulados de acuerdo a cada función que el usuario realizará. De estas posiciones la posición 1 es la posición con menor torque y consecuentemente la posición 16 es la posición que posee el mayor torque. -
Página 22: Cargar La Batería
Fig. 7 – Sentido de rotación 8.5. Cargar la batería ATENCIÓN: Use solamente baterías y cargadores de batería originales VONDER. Las baterías son suministradas con una carga parcial. Para utilizar la capacidad máxima das baterías, cárguelas antes de la primera utilización. - Página 23 Fig. 8 – Base do cargador/Cargador Condición del LED Símbolo Significado LED verde encendido continuo Cargador conectado a la energía eléctrica pero sin tener una y sin batería en el cargador batería conectada para cargar LED rojo encendido continuo Batería en proceso de cargado Batería 100% cargada, la batería puede ser retirada y está...
-
Página 24: Limpieza
Asistencia Técnica Autorizada VONDER. 9.3. Accesorios Los accesorios especificados en este manual son recomendados para uso exclusivo en herramientas VONDER. El uso de cualquier otro accesorio no recomendado podrá presentar riesgos al usuario y o daños al equipo y en consecuencia la pérdida del derecho de garantía. -
Página 25: Certificado De Garantía
El incumplimiento y no obediencia de una o más de las orientaciones en este manual, invalidará la garantía, así también: • En el caso de que el producto haya sido abierto, alterado, ajustado o arreglado por personas no autorizadas por VONDER;... - Página 26 ANOTAÇÕES...
- Página 28 CERTIFICADO DE GARANTIA A PARAFUSADEIRA/FURADEIRA COM IMPACTO A BATERIA PFV 120I e PFV 180I BIVOLT VONDER possui garantia de 12 (doze) meses contra não conformidades de fabricação a partir da data da compra, sendo 3 (três) meses prazo de garantia legal (CDC) e mais 9 (nove) meses conce- didos pelo fabricante.
