Inspección Del Elemento Del Filtro De Aire - HERO XPULSE 200 Manual De Usuario

Limpie los filtros como se especifica en el
•
programa de mantenimiento.
Asegúrese de reemplazar el empaque y el
•
pasador por uno nuevo una vez que se haya
retirado.
FILTRO DE AIRE
Inspección del elemento del filtro de aire
El filtro de aire es de tipo plisado de papel húmedo que
mejora la eficiencia del filtrado. El filtro de aire debe
reemplazarse a intervalos regulares (pág. 42). Al
conducir en áreas polvorientas, puede ser necesario
un reemplazo más frecuente.

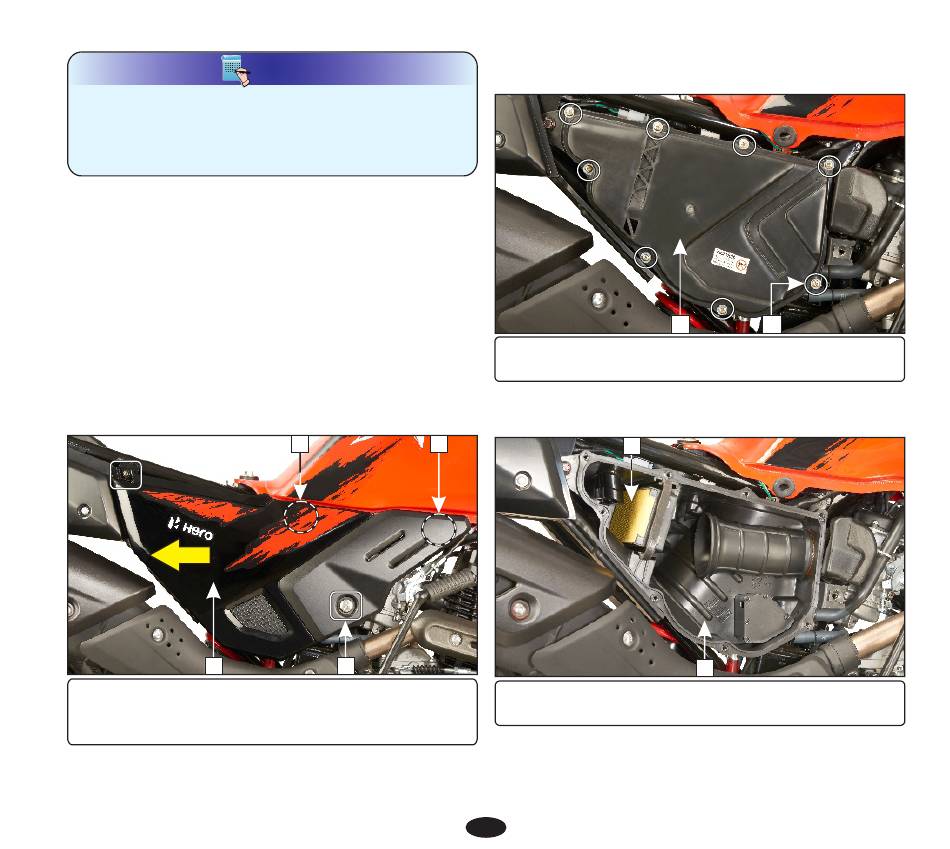

Retire el asiento (pág. 33).
Ÿ
Retire los tornillos de la cubierta lateral derecha
Ÿ
(1), la cubierta lateral (2) soltando la orejeta de la
arandela (3) y deslice la cubierta hacia la parte
posterior para liberar la pestaña de la ranura (4).
2
(1) Tornillos cubierta lateral derecha
(2) Cubierta lateral
(3) Orejeta/Arandela
NOTA
3 4
1
(4) Pestaña/Ranura
Retire los tornillos de la tapa del filtro de aire (5) y
•
la tapa (6).
(5) Tornillos cubierta filtro de aire
(6) Cubierta filtro de aire
Retire el elemento del filtro de aire (7) de la
•
carcasa del filtro de aire (8).
7
(7) Elemento filtro de aire
(8) Carcasa filtro de aire
49
6 5
8
