4. Usando los pernos que guardó en el paso 2, sujete las
esquinas delantera derecha, trasera derecha y trasera
izquierda del túnel de descarga a la cortadora.
Asegúrese de instalar el perno horizontal en la parte
delantera derecha.
5. Usando el perno delantero izquierdo, sujete la ménsula
de resorte y el túnel de descarga a la cortadora
(Fig. 34). Puede ser necesario usar un juego de
extensión para la llave de tubo (Fig. 35).

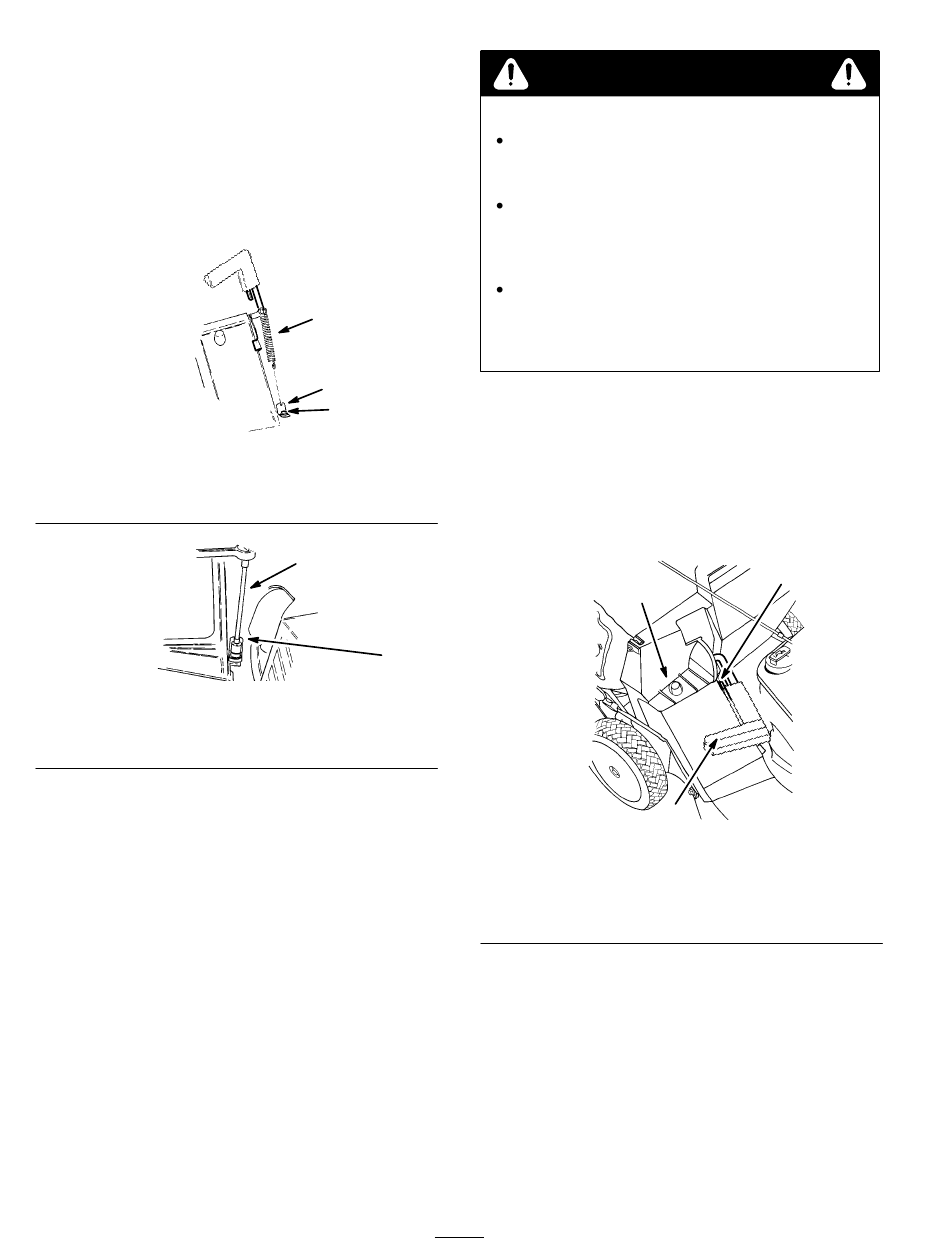

Figura 34
1. Resorte
2. Ménsula de resorte
Figura 35
1. Juego de extensión para
llave de tubo
6. Enganche el extremo del resorte en el orificio pequeño
de la ménsula de resorte (Fig. 34).
7. Abra y cierre la puerta de descarga para comprobar
que el resorte no toca ninguna parte del motor y que la
puerta se cierra cuando se suelta el asa.
1
2
3
1911
3. Perno delantero izquierdo
1
2
505
2. Ménsula de resorte
ADVERTENCIA
PELIGRO POTENCIAL
Compruebe que el resorte no toca el depósito de
gasolina ni ninguna pieza del motor.
QUE PUEDE SUCEDER
El desgaste producido por el contacto entre el
resorte y el motor puede resultar en un
funcionamiento inseguro.
COMO EVITAR EL PELIGRO
Si el resorte tocara alguna pieza del motor, no
instale el saco recogedor de hierba en la
cortadora y póngase en contacto con un
Concesionario de Servicio autorizado Toro.
Utilización del saco para hierba
1. Pare el motor y espere a que todas las piezas móviles
se detengan.
2. Compruebe que el asa de la puerta de descarga está
completamente hacia adelante y que el pasador está
enganchado en el retén (Fig. 36).
1. Marco del saco en el
poste de retención
2. Pasador en contacto con
la placa de enganche
3. Deslice el orificio del marco del saco sobre el poste de
retención del túnel de descarga (Fig. 36).
4. Coloque la parte trasera del marco del saco sobre el
asa inferior.
5. Abra la puerta de descarga tirando del asa hacia
adelante hasta que el pasador sobrepase la rampa de la
puerta del saco y moviendo el asa hacia atrás hasta que
el pasador enganche en la ranura del saco (Fig. 37).
22
2
1
3
Figura 36
3. Manija completamente
hacia adelante. Puerta de
descarga cerrada.
1912
