Funciones de preparación

3.2 Medir herramienta

3.2 Medir herramienta

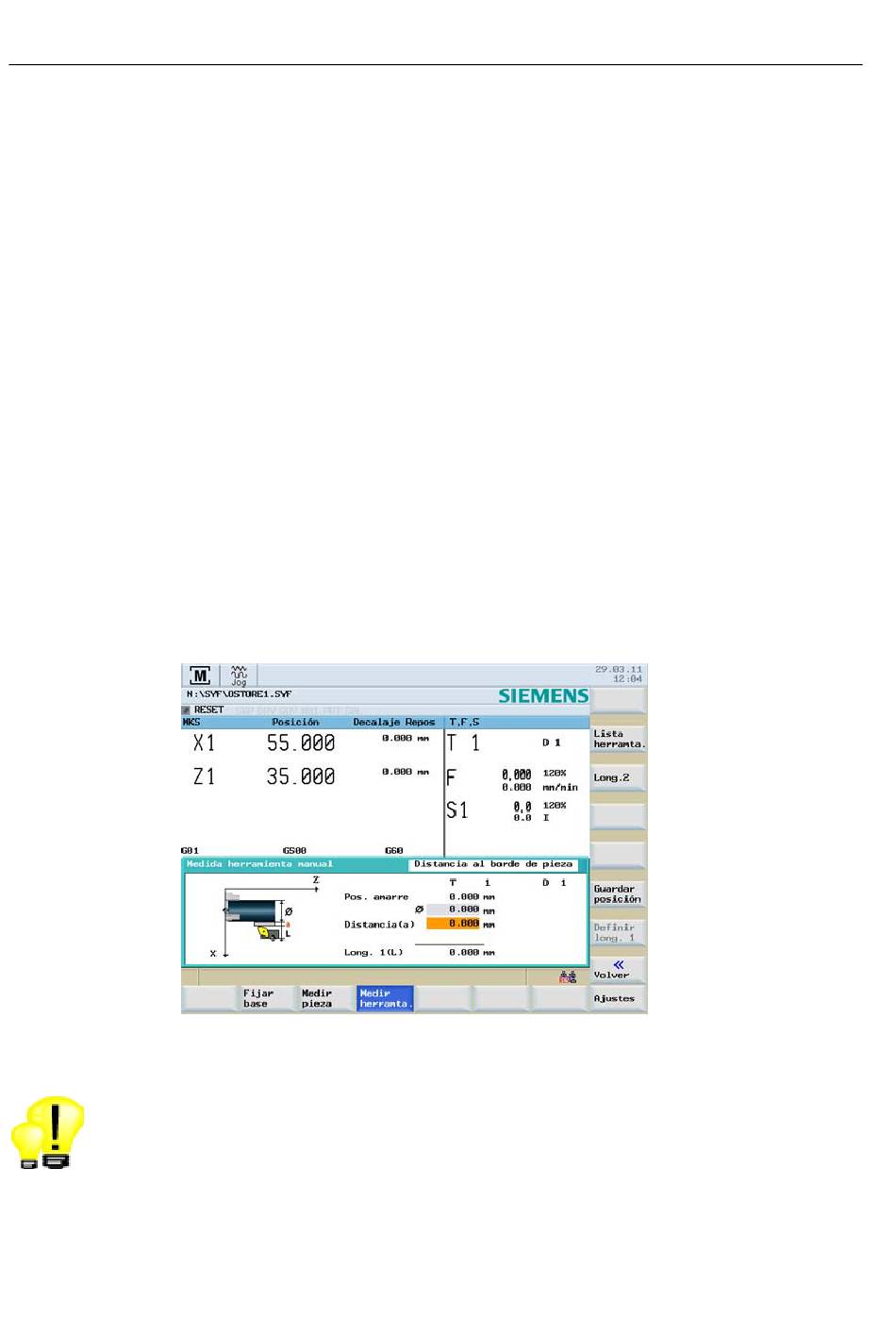

3.2.1 Medición de herramientas manual en el modo JOG
En el modo de preparación puede determinar los valores de corrección para las
herramientas directamente en la máquina. Para este fin, SINUMERIK 802D sl plus le ofrece
un soporte gráfico para la medición de la longitud y del diámetro de la herramienta:
● Soporte gráfico para la medición de herramientas en sentido X (longitud 1) y en sentido Z
● Tecla para memorizar la posición, para retirar la herramienta de la pieza, para detener el
A destacar
● Ahorro de tiempo en la configuración de las herramientas al ver exactamente lo que se
12
(longitud 2).
– Introduzca el diámetro de la herramienta en el campo ∅ o la longitud de la
herramienta en el campo Z0.
– Después de accionar el pulsador de menú Def. long 1 o Def. long 2 el control
determina la geometría buscada Longitud 1 ó Longitud 2 conforme al eje
preseleccionado.
– El valor de corrección de herramienta calculado se guarda y se aplica en la lista de
herramientas.
cabezal y para medir la pieza antes de aplicar los resultados.
está haciendo
☑ Ejecución básica
Resumen de controles para vendedores de máquinas herramienta, 03/2011
SINUMERIK 802D sl plus - Rotación
