Sección del evaporador
La sección del evaporador (Figura 2−2) contiene el sensor de
temperatura de retorno, el sensor de humedad, la válvula
electrónica de expansión, los ventiladores del evaporador de
dos velocidades (EM1 y EM2), el serpentín y el calefactor del
evaporador, el sensor de temperatura de descongelamiento,
el termostato de terminación de calefacción y los sensores de
temperatura de succión (ETS1 and ETS2).
Los ventiladores del evaporador hacen circular el aire por el
contenedor aspirándolo en la parte superior de la unidad
y dirigiéndolo a través del serpentín del evaporador, donde es
calentado o enfriado, para luego descargarlo por la parte
inferior de la unidad.
15
14
13
12
11
10
1.
Motor del Ventilador del Evaporador #1 (EM1)
2.
Sensor de registro de retorno / Sensor de
temperatura (RRS/RTS)
3.
Sensor de humedad (HS)
4.
Motor del Ventilador Evaporador #2 (EM2)
5.
Serpentín del evaporador
6.
Calefactores del Serpentín del Evaporador
(lado inferior del evaporador)
7.
Termostato de Terminación del Ciclo
de Calefacción (HTT)
8.
Sensor de Temperatura de Descongelamiento (DTS)
9.
Válvula Electrónica de Expansión (EEV)
T−340S
9
21
19
7
8

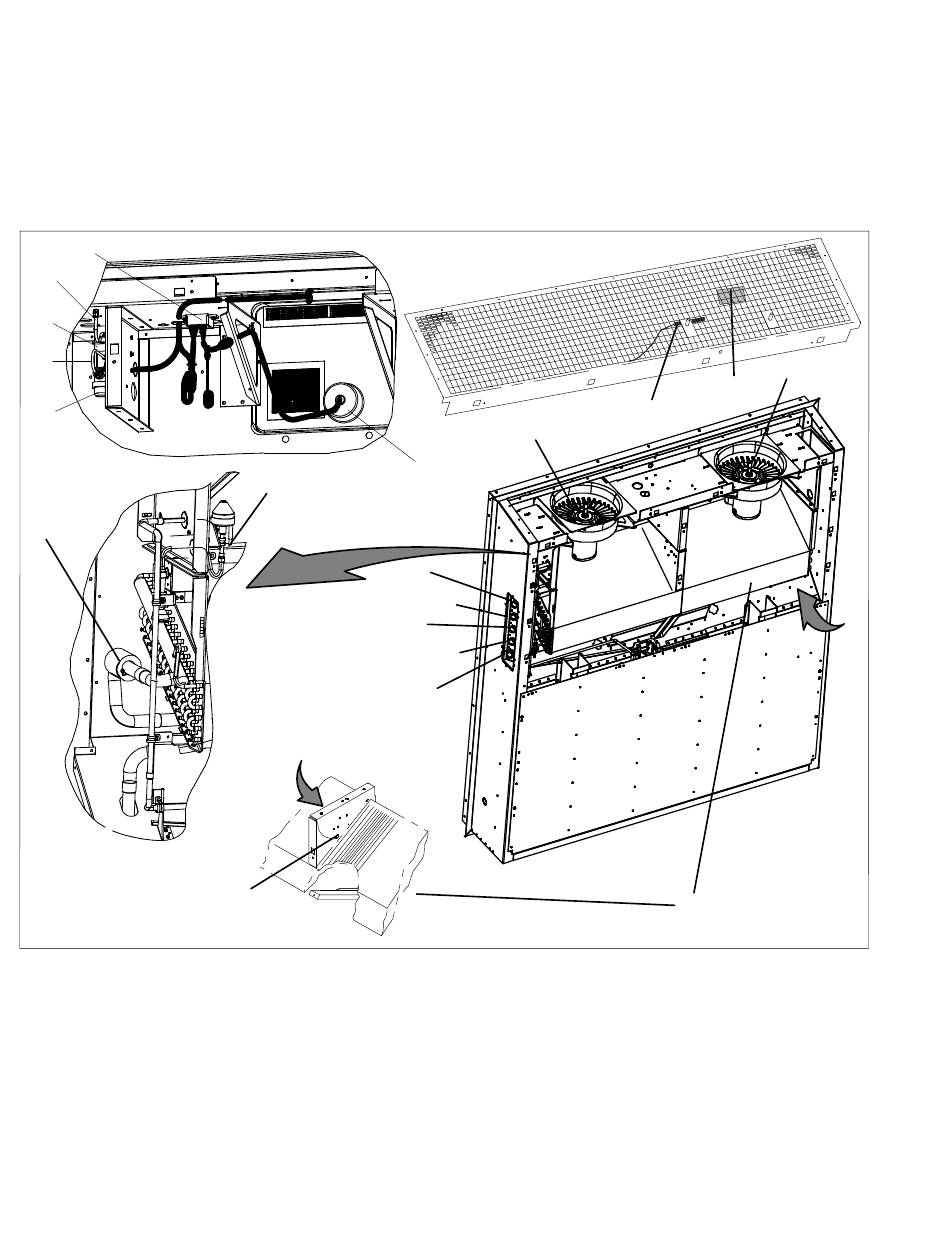

Figura 2−2 Sección del evaporador
Si la unidad está equipada con eAutoFresh, los componentes
del sistema se instalan separadamente de los componentes
estándar de la unidad de refrigeración. El componente de
motor de pasos se instala en la ventila; el filtro de aire,
el sensor de CO
, el accionamiento del motor de pasos y las
2
líneas de detección de CO
Se puede acceder a la mayoría de los componentes del
evaporador retirando el panel trasero superior (como se
muestra en la ilustración) o los paneles de acceso del
ventilador del evaporador (vea Figura 2−1, elementos 1 y 19).
1
16
20
18
17
10.
Sensores de Temperatura del Evaporador (Ubicación)
(ETS1 y ETS2)
11.
Filtro de aire
12.
Línea de detección de sensor de CO
13.
Sensor de CO
14.
Línea de salida del sensor de CO
15.
Accionador del motor de pasos (SD)
16.
Motor de pasos (AF)
17.
Conector del Interrogador (Trasero) (ICR)
18.
Receptáculo del sensor USDA PR2
19.
Receptáculo del sensor USDA PR1
20.
Receptáculo del sensor USDA PR3
21.
Receptáculo del sensor de carga PR4
2−2
se instalan en la rejilla superior.
