ENERGIZADO
DESENERGIZADO
F
HPS
IP−CM
IP−EM1
IP−EM2
HTT
ESV
TS
NOTA: Las válvulas EEV y DUV son operadas por el
microprocesador de manera independiente. Para ver los
diagramas completos con la leyenda respectiva, vea la
Sección 7.

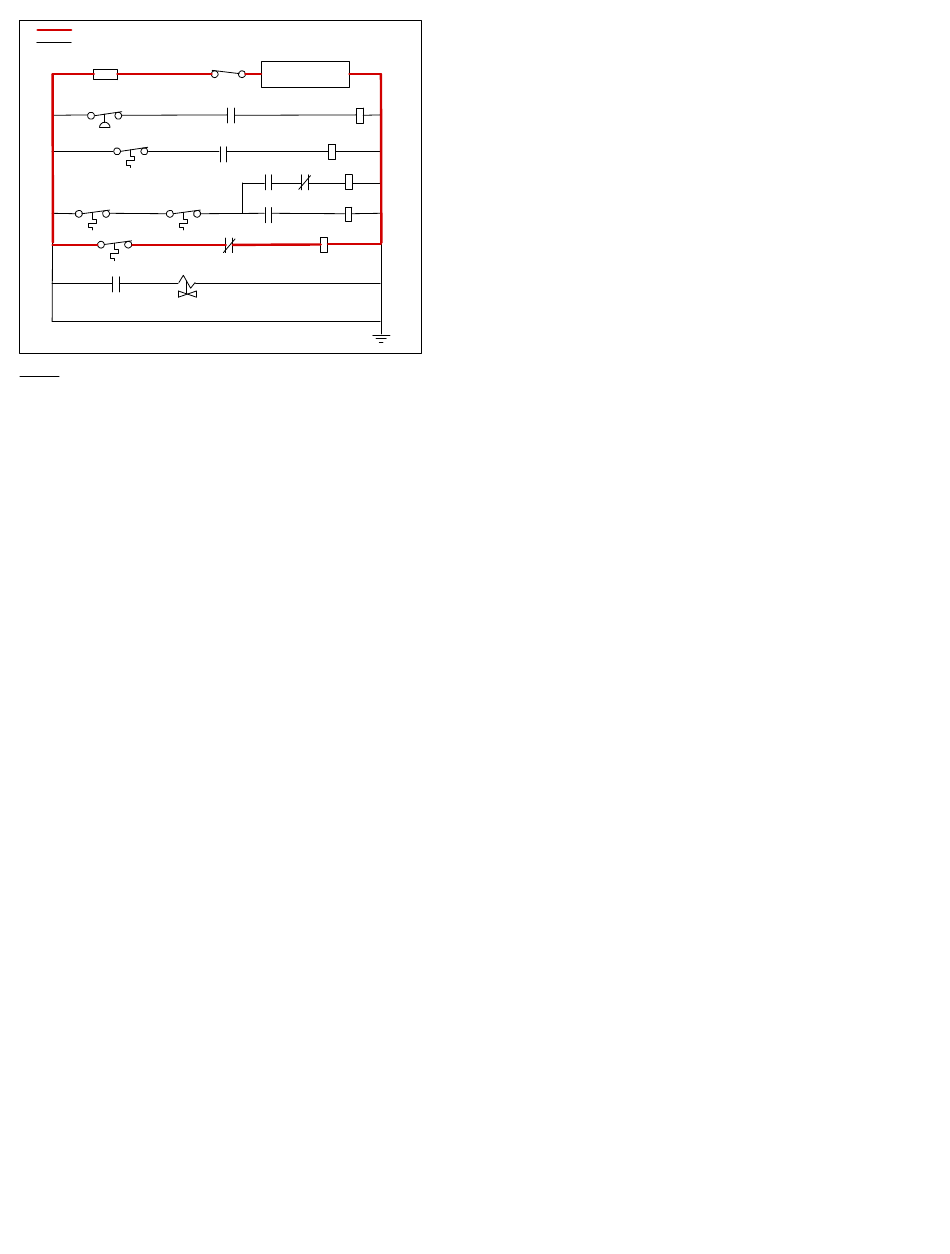

Figura 3−10 Descongelamiento
3.4
MODOS DE PROTECCIÓN DE OPERACIÓN
3.4.1
Operación del Ventilador del Evaporador
Si se abre el protector interno del ventilador del evaporador,
la unidad se apagará.
3.4.2
Acción de falla
El operador puede configurar el código de función Cd29 para
seleccionar la acción que realizará el controlador cuando falle
el sistema. El ajuste de fábrica es desconexión total del
sistema. Consulte Tabla 3−5.
3.4.3
Protección del generador
Los códigos de función Cd31 (Partida escalonada, Tiempo de
desfase) y Cd32 (Límite de corriente) pueden ser
configurados por el operador para controlar la secuencia de
puesta en marcha de múltiples unidades y el consumo de
corriente. El ajuste de fábrica permite la partida a la orden
(sin retardo) de las unidades y consumo normal de corriente.
Vea Tabla 3−5.
3.4.4
Protección contra Temperatura Alta y Presión Baja
del Compresor
El controlador monitorea la presión y temperatura de descarga
y la presión de succión del compresor. Si la presión de
descarga o la temperatura suben más allá del límite permitido
o la presión de succión disminuye por debajo del límite
permitido, el compresor se activará y desactivará cada
3 minutos. Los ventiladores del condensador y del evaporador
continuarán funcionando durante el ciclo de desconexión del
compresor.
Si se genera una alta temperatura en la bóveda del
compresor, el controlador permitirá que se incorpore más
refrigerante al sistema para enfriar el serpentín del evaporador
y la bóveda del compresor. El controlador es alertado de altas
temperaturas en la bóveda del compresor a través del CPDS
cuando la temperatura ambiente es superior a 43,3_C,
la temperatura del aire de retorno es inferior a −17,5_C y si
la temperatura de descarga del compresor es superior
a 117,7_C.
La lógica de control de temperatura de la bóveda se
desactivará cuando la temperatura de aire de retorno y la
temperatura ambiente vuelvas a los límites permitidos
o cuando el compresor se apague.
Si se activa el límite inferior de presión de succión, la válvula
DUV se accionará para aumentar la presión de succión.
T−340S
ST
ALIMENTACIÓN
DE 24 VOLTS
TC
PB
CF
TN
TV
EF
ES
TE
EF
TH
HR
3.4.5
Modo Perecedero − Regulación de la Presión del
Sistema
En el modo perecedero, puede ser necesario regular la
presión del sistema cuando la temperatura ambiental sea de
20_C (68_F) o inferior. Una vez debajo de esta temperatura
ambiente, el ventilador del condensador puede activarse
y desactivarse según los límites impuestos por la presión de
descarga. Para temperaturas ambientales extremadamente
bajas, −18_C (0_F), el ciclo de funcionamiento de los
calefactores puede presentarse en el funcionamiento normal
del sistema de acuerdo con los límites de presión de
descarga.
3.4.6
Sobremando del Interruptor del Ventilador del
Condensador
Cuando la variable de configuración CnF17 (Sensor de
Temperatura de Descarga) está configurada en «In» y CnF48
(Sobremando del Interruptor del Ventilador del Condensador)
está ajustada en «On», se activa la lógica de sobremando del
interruptor del ventilador del condensador. Si la presión del
agua de enfriamiento del condensador es suficiente para abrir
el Interruptor de Presión de Agua (desactivando el ventilador
del condensador) cuando las condiciones de flujo de agua
o temperatura no mantienen la temperatura de descarga,
la lógica activará el ventilador del condensador de la siguiente
manera:
1. Si la apertura de la válvula DUV es inferior a 80% cuando el
controlador ordene que esté 100% abierta, el ventilador
del condensador se activará. Cuando la válvula DUV está
100% abierta, el ventilador se desactiva.
2. Si la lectura DPT no es válida o está fuera de rango (AL 65),
el ventilador del condensador se energiza y permanecerá
energizado hasta que se apague el sistema.
3. Si el sistema está funcionando en sobremando del
ventilador del condensador y se abre el interruptor de alta
presión, el ventilador del condensador se energiza
y permanecerá energizado hasta que se apague el
sistema.
3.5
ALARMAS DEL CONTROLADOR
La visualización de alarmas es una función independiente del
software del controlador. Si un parámetro de operación está
fuera del rango esperado o un componente no devuelve las
señales correctas al controlador, se genera una alarma.
En Tabla 3−6 se incluye una lista de alarmas.
El concepto de alarmas equilibra la protección de la unidad de
refrigeración y la carga refrigerada. La acción tomada cuando
se detecta un error siempre considera la integridad de la
carga. Se hacen comprobaciones para confirmar que la
condición de alarma es real.
Algunas alarmas que requieren desactivar el compresor
tienen incorporados retardos temporales antes y después
para tratar de mantener el compresor funcionando.
Un ejemplo es el código de alarma «LO,» (bajo voltaje de la
red principal), cuando ocurre una caída de voltaje de 25% se
muestra una indicación en pantalla, pero la unidad continua
funcionando.
Cuando Ocurra una Alarma:
a. La luz roja de alarma se enciende con los números de
código de alarma 15, 17, 20, 21, 22, 23, 24, 25, 26 y 27.
b. Si existe un problema detectable, su código de alarma se
mostrará en pantalla alternadamente con el punto de
referencia en la pantalla izquierda.
c. El usuario debería examinar la lista de alarmas para
determinar las alarmas que existen y las que se han
activado con anterioridad. Las Alarmas se deben
diagnosticar y corregir antes de borrar la Lista de Alarmas.
Para ver los códigos de alarma:
a. Estando en el modo de visualización predeterminado,
presione la tecla ALARM LIST. Esto permite acceder al
modo de visualización de lista de alarmas, que muestra las
alarmas archivadas en la lista de alarmas.
3−10
