FUNCIONAMENTO
Condições de Funcionamento
• Verifique a posição normal do terminal (Detalhe A)
• Tracção automática
A tracção automática é ajustável quando necessário dependendo da posição
do terminal através do perno do interruptor (26) e do Parafuso de ajuete (27).
• Equipamento de tracção
De acordo com a aplicação, o Rolo guia (25) define-se "activo" (operacional) ou
"desactivo" (não operacional) através do Puxador do rolo guia (24) e da Ala-
vanca do rolo guia (23) (Detalhes B e C). O Rolo guia (25) faz com que a máqui-
na automática de soldar execute uma linha recta paralela à junção de solda.
• Ligue a máquina à alimentação. A tensão tem que corresponder à da máquina.
• Ligue a máquina utilizando o Interruptor principal (17). O Soprador de ar quente (3)
começa automaticamente.
• Importante: sob voltagem
No caso da temperatura máxima não ser atingida, reduza o volume do ar através
da Válvula de ar manual (14).
Indicações de trabalho
• Executar soldaduras de ensaio conforme a instrução de soldadura do fabricante
do material e as normas oudirectivas. Controlar a soldadura de ensaio. Adaptar a
temperatura de soldadura (parâmetros de soldadura) conforme as necessidades.
Posicionamento da máquina
• Rode o Soprador de ar quente (3) utilizando a Alavanca giratória (22) até ao stop.
• Use o Dispositivo de elevação (11) com a Alavanca do dispositivo de elevação
(16) de modo a que o Rolo de pressão/tracção (6) e o Rolo de tracção (9) não
estejam a exercer resistência.
• Se a soldagem estiver sendo realizada com o Rolo guia (25), tranque a Alavanca
do rolo guia (23) ao Suporte (12). (Detalhe B).
• Coloque a máquina automática de soldar na sobreposição do material a ser
soldado. A borda exterior do Rolo de pressão/tracção (6) e do Rolo guia (25) têm
de estar alinhados com a borda do material de sobreposição a ser soldado.
• Accione o Dispositivo de elevação (11) através a Alavanca do dispositivo de ele-
vação (16) de modo a que a soldagem automática esteja pronta a começar.

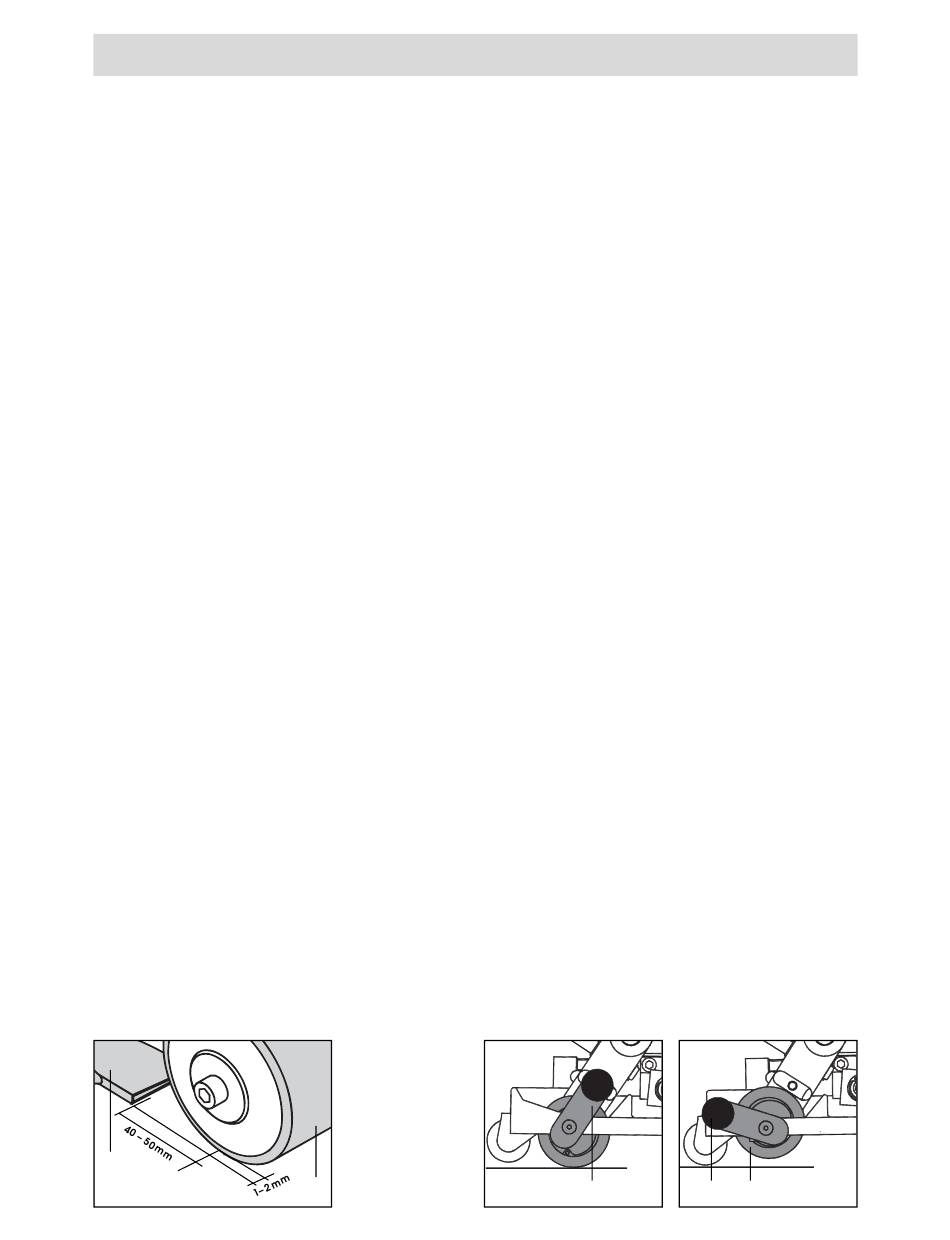

Detalhe A
4
30
All manuals and user guides at all-guides.com
Detalhe B
6
LEISTER Uniplan E
Rollo Guia
23
«Activo»
Detalhe C
Rollo Guia
24 25
«Desactivo»
