Graco FinishPro II 595 Manual Del Usuario
Ocultar thumbs
Ver también para FinishPro II 595:
- Funcionamiento, piezas (52 páginas) ,
- Funcionamiento (70 páginas) ,
- Reparación (42 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Funcionamiento, piezas

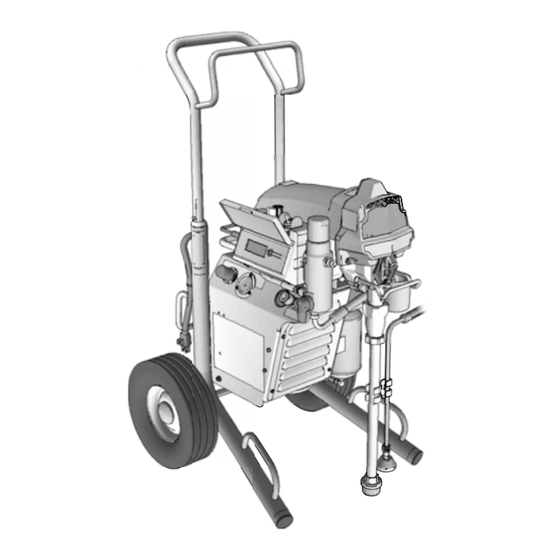

Pulverizador sin
aire/aisistido por
aire FinishPro II 595
Solo para uso profesional.
Uso no aprobado en atmósferas explosivas o ubicaciones peligrosas.
Para la pulverización sin aire portátil de pinturas y revestimientos
arquitectónicos.
Modelos: 17C424, 17C357, 17C423, 17C358
con una presión máxima de trabajo de 3300 psi (228 bar, 22,8 MPa)
Consulte la página 3 para obtener información adicional.
Instrucciones de seguridad importantes
Lea todas las advertencias e instrucciones de este manual y de los manuales
relacionados.
Debe estar familiarizado con los controles y el uso adecuado del equipo.
Guarde estas instrucciones.
Manuales relacionados
Pistola - 333182
Use únicamente piezas de repuesto originales de Graco.
El uso de piezas de repuesto que no sean de Graco podría anular la garantía.
Bomba - 334599
ti25403a
334750G
ES
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Graco FinishPro II 595
Resumen de contenidos para Graco FinishPro II 595
- Página 1 Debe estar familiarizado con los controles y el uso adecuado del equipo. Guarde estas instrucciones. Manuales relacionados Pistola - 333182 Bomba - 334599 ti25403a Use únicamente piezas de repuesto originales de Graco. El uso de piezas de repuesto que no sean de Graco podría anular la garantía.
-
Página 2: Tabla De Contenido
Garantía estándar de Graco ........ -
Página 3: Modelos
Modelos Modelos Modelo 110474 Certificado FinishPro II 595PC Pro 17C424 conforme a la norma CAN/CSA C22.2 N. ° 68 Cumple con la norma UL 1450 FinishPro II 595PC Pro 17C423 CEE 7/7 230 Europa FinishPro II 595PC Pro 17C358 Multicord Asia/Australia y Nueva FinishPro II 595PC Pro... -
Página 4: Advertencias
Advertencias Advertencias Las siguientes advertencias corresponden a la configuración, utilización, conexión a tierra, mantenimiento y reparación de este equipo. El símbolo de exclamación lo alerta sobre una advertencia general y los símbolos de peligro se refieren a riesgos específicos de procedimiento. Cuando aparezcan estos símbolos en el cuerpo de este manual o en las etiquetas de advertencia, consulte nuevamente estas Advertencias. - Página 5 Use mangueras Graco para pulverizadoras de pintura sin aire, a alta presión, conductoras o conectadas a tierra.
- Página 6 • El sistema es capaz de producir una presión de 22,8 MPa (228 bar, 3300 psi). Utilice piezas de repuesto o accesorios Graco capaces de soportar una presión nominal mínima de 22,8 MPa (228 bar, 3300 psi). •...
- Página 7 Advertencias PELIGRO DE DESCARGA ELÉCTRICA Este equipo debe estar conectado a tierra. La conexión a tierra, configuración o utilización incorrecta del sistema puede causar descargas eléctricas. • Apague y desconecte la alimentación eléctrica antes de desconectar el equipo. • Conéctelo únicamente a tomacorrientes conectados a tierra. •...
-
Página 8: Identificación De Componentes
Identificación de componentes Identificación de componentes ti25404a Salida de fluido Selector de potencia/función Soporte para colgar Control de presión Filtro Conexión de la manguera de aire Gancho para cubo Válvula de cebado Protector de dedo/Punto de llenado Filtro de la pistola de TSL Protector de la boquilla W Pantalla... -
Página 9: Conexión A Tierra
Conexión a tierra Conexión a tierra El equipo debe conectarse a tierra para reducir el riesgo de chispas estáticas y descarga eléctrica. Las chispas eléctricas o estáticas pueden ocasionar el encendido o la explosión de las emanaciones. Una conexión a tierra inapropiada puede causar descargas eléctricas. -
Página 10: Procedimiento De Descompresión
Procedimiento de descompresión Procedimiento de descompresión Coloque el seguro del gatillo. Siga el Procedimiento de descompresión siempre que vea este símbolo. ti25450a Ajuste el mando de control de presión al mínimo. Quite el seguro del gatillo. Este equipo seguirá presurizado hasta que se libere manualmente la presión. -
Página 11: Seguro Del Gatillo
Procedimiento de descompresión Saque el tubo de drenaje del bidón. Gire MUY LENTAMENTE afloje la tuerca la válvula de cebado hacia abajo. Deje la de retención del portaboquillas o el válvula de cebado en la posición hacia acoplamiento del extremo de la abajo (de drenaje) hasta que esté... -
Página 12: Ajuste
Utilice llaves para apretarla firmemente. envío de la salida de fluido. Coloque el seguro del gatillo. Conecte la manguera sin aire Graco a la salida de fluido. Utilice llaves para apretarla firmemente. ti25450a Retire el protector de boquilla o el cabezal de aire. - Página 13 Ajuste Asegúrese de que el interruptor de SELECCIÓN se encuentre en OFF. ti25406a Enchufe el cable de alimentación eléctrica a una toma eléctrica con conexión a tierra. ti24638a Llene la tuerca de la empaquetadura del cuello con TSL para evitar el desgaste prematuro de la empaquetadura.
- Página 14 Ajuste 11. Coloque la admisión de fluido con tubo de 20. Coloque el interruptor de SELECCIÓN en drenaje en un cubo metálico conectado a la posición ON. tierra parcialmente llenado con fluido para 21. Coloque la válvula de cebado en posición lavar.
-
Página 15: Puesta En Marcha
Puesta en marcha Puesta en marcha Coloque la válvula de cebado en posición horizontal. Quite el seguro del gatillo. Efectúe el Procedimiento de descompresión, página 10. Ajuste el dispositivo de control de ti25455a presión al valor más bajo. Mantenga la pistola contra un cubo metálico de desecho conectado a tierra. - Página 16 Puesta en marcha 10. Enrosque el conjunto de la boquilla en la pistola y apriete. Consulte la Instalación de la boquilla del pulverizador, página 17. Para ver las instrucciones de armado de la pistola, consulte el manual La pulverización a alta presión puede de la pistola por separado.
-
Página 17: Funcionamiento
Funcionamiento Funcionamiento Instalación de la boquilla AVISO del pulverizador Si el cabezal de aire no está correctamente instalado en la pistola, la presión del fuido puede hacer que la pintura entre en la tubería de aire dañando el pulverizador. Efectúe el Procedimiento de descompresión, página 10. -
Página 18: Pulverizar
Funcionamiento Pulverizar Abra completamente el regulador de aire de la pistola. Cuando se utiliza una boquilla de pulverización reversible RAC X™ FF LP de acabado fino a baja presión, se puede reducir la presión de pulverización. La pulverización a una presión más baja da como resultado una menor sobrepulverización y reduce el desgaste de la boquilla de pulverización. -
Página 19: Pulverización Sin Aire
Funcionamiento ti25478a ti25547a • Sujete la pistola perpendicularmente Utilice el regulador de aire de la pistola y a una distancia de 10 o 12 pulgadas para hacer más fino el patrón de de la superficie. Superponga las pulverización. pasadas en un 50 %. •... -
Página 20: Limpiar Obstrucciones De Boquilla
Funcionamiento Limpiar obstrucciones de boquilla Efectúe el Procedimiento de descompresión, página 10. Coloque el seguro del gatillo. ti25450a Coloque el seguro del gatillo. Vuelva a colocar la boquilla de pulverización en su posición original. Quite el seguro del gatillo y siga pulverizando. Boquillas planas: Quite y guarde el protector de boquilla y la boquilla Boquillas de tipo RAC: Continúe... -
Página 21: Pantalla Digital
Funcionamiento Pantalla digital Mantenga presionado el botón de la pantalla para cambiar las unidades de presión (psi, bar o MPa). La mayoría de los modelos están equipados con una pantalla digital. Esta sección explica cómo usar esta función. Pantalla de presión Efectúe el Procedimiento de descompresión, página 10. - Página 22 Funcionamiento Para acceder al modo de datos Presione el botón de la pantalla nuevamente para mostrar el dato 3. almacenados, mantenga presionado Este será el último código de error. el botón de la pantalla y coloque el interruptor de SELECCIÓN en la posición SIN AIRE.
-
Página 23: Limpieza
Funcionamiento Limpieza Coloque la admisión de fluido en el fluido de lavado. Utilice agua para las pinturas a base de agua y alcohol mineral para pinturas a base de aceite. Coloque el tubo de drenaje en un bidón de desecho. Efectúe el Procedimiento de descompresión, página 10. -
Página 24: Pistola Y Manguera De Lavado Rápido
Funcionamiento Pistola y manguera de lavado rápido 12. Coloque el interruptor de SELECCIÓN en la posición asistida por aire AA Para lavar la pistola de pulverización y la manguera sin aire, coloque la válvula de cebado en posición horizontal. Sujete la pistola contra el cubo de desecho. - Página 25 Funcionamiento 16. Retire los filtros de la pistola y el 18. Limpie el pulverizador, la manguera y la pulverizador, si están instalados. Limpie pistola con un paño empapado en agua e inspeccione. Instale el filtro. Consulte o alcohol mineral. el manual de la pistola de pulverización. ti25509a ti25556a 17.
-
Página 26: Mantenimiento
Mantenimiento Mantenimiento El mantenimiento rutinario es importante para garantizar un correcto funcionamiento de su pulverizador. El mantenimiento incluye realizar acciones rutinarias que mantienen su pulverizador en funcionamiento y evitan problemas en el futuro. Actividad Intervalo Inspeccione/Limpie el filtro del pulverizador, el colador de A diario o cada vez que pulverice entrada de fluido y el filtro de la pistola. -
Página 27: Resolución De Problemas
Resolución de problemas Resolución de problemas Aspectos mecánicos/ Flujo de fluido Siga el Procedimiento de Verifique todos los problemas y causas posibles antes de desarmar la unidad. descompresión, página 10, antes de revisar o reparar. Qué hay que revisar Qué hay que hacer Si el resultado es correcto, pase Cuando el resultado no es Problema... - Página 28 Resolución de problemas Qué hay que revisar Qué hay que hacer Si el resultado es correcto, pase Cuando el resultado no es Problema a la comprobación siguiente correcto, consulte esta columna Bajo rendimiento de la bomba. La varilla de la bomba está dañada. Repare la bomba.
- Página 29 Resolución de problemas Qué hay que revisar Qué hay que hacer Si el resultado es correcto, pase Cuando el resultado no es Problema a la comprobación siguiente correcto, consulte esta columna La bomba se ceba con dificultad. Hay aire en la bomba o la manguera. Revise y apriete todas las conexiones de fluido.
-
Página 30: Eléctrico
CÓDIGO MENSAJE ACCIÓN ALTA PRESIÓN DETECTADA - Compruebe si hay obstrucciones. Use LIBERE LA PRESIÓN únicamente mangueras de pulverización Graco con una longitud mínima de 15 m/50 pies. NO SE DETECTA EL Verifique la conexión del transductor. TRANSDUCTOR DE PRESIÓN EL MOTOR NO GIRA Compruebe si hay un fallo mecánico y revise... - Página 31 Resolución de problemas Problema Qué hay que revisar Cómo hay que revisarlo El pulverizador no funciona en Vea el diagrama de flujo, página absoluto La pantalla está en blanco La luz de estado del panel de control nunca se enciende El pulverizador no se apaga Placas de control.
- Página 32 Resolución de problemas Problema Qué hay que revisar Cómo hay que revisarlo El pulverizador no funciona en Revise el transductor o las Coloque el interruptor de absoluto conexiones del transductor (el panel SELECCIÓN en OFF y desconecte de control no detecta una señal de la alimentación al pulverizador.
- Página 33 Resolución de problemas Problema Qué hay que revisar Cómo hay que revisarlo 5.Efectúe la prueba de giro: efectúe una prueba exhaustiva del conector de campo de 4 clavijas. Desconecte la bomba de fluido del pulverizador. Pruebe el motor colocando un puente de cable a través de las clavijas 1 y 2.
- Página 34 Resolución de problemas Problema Qué hay que revisar Cómo hay que revisarlo 6.Efectúe la prueba de cortocircuito de campo: efectúe una prueba exhaustiva del conector de campo de 4 clavijas. No debe haber continuidad entre la clavija 4, el cable de conexión a tierra y ninguna de las 3 clavijas restantes.
- Página 35 Resolución de problemas Problema Qué hay que revisar Cómo hay que revisarlo El pulverizador no funciona en El motor está demasiado caliente o Espere a que el pulverizador se absoluto hay un fallo en el dispositivo térmico enfríe. Si el pulverizador funciona del motor.
- Página 36 Resolución de problemas El pulverizador no funciona. (Consulta la página siguiente para ver los pasos) Retire la cubierta de la caja de control. Encienda la pulverizadora. Observe la Vea el paso 1. ¿Tiene más luz de estado de la placa de control de 100 V de CA (220 V (vea la página 27).
- Página 37 Resolución de problemas Paso 2: Paso 1: Enchufe el cable de alimentación eléctrica Enchufe el cable de alimentación eléctrica y coloque el interruptor en ENCENDIDO. y coloque el interruptor en ENCENDIDO. Conecte los cables conductores a la tarjeta Conecte los cables conductores a la tarjeta de control.
-
Página 38: Procedimiento De Resolución De Problemas
Resolución de problemas El pulverizador no se apaga Retire la cubierta de la caja de control de manera que se pueda ver la luz de estado del panel si está disponible. Efectúe el Procedimiento de descompresión, página 10. Deje la válvula de cebado abierta (hacia abajo) y coloque el interruptor de SELECCIÓN en OFF. -
Página 39: Pulverizador
Pulverizador Pulverizador Ref. Par de apriete Consulte la página 44 para ver las partes 140-160 in-lb (15,8-18,1 N•m) del compresor. 30-35 in-lb (3,4 - 4,0 N•m) 12 12 Consulte la página 42. 54a 54a 47 47 47 ti25399a 334750G... - Página 40 Pulverizador Ref. Par de apriete 140-160 in-lb (15,8-18,1 N•m) 30-35 in-lb (3,4 - 4,0 N•m) Apriete de martillo 25-30 ft-lb (33,9 - 40,7 N•m) ti25398a 334750G...
-
Página 41: Lista De Piezas Del Pulverizador
Pulverizador Lista de piezas del pulverizador Ref. Pieza Descripción Cantidad Ref. Pieza Descripción Cantidad 15H085 Modelos 17C357, 17C424 117501 TORNILLO, de cabeza 16G596 Modelos 17C358, 17C423 de arandela hexagonal 15K053 PLACA, trasera, pintada ranurada ETIQUETA, advertencia 103413 EMPAQUETADURA, junta 16G596 Modelos 17C423, 17C358 tórica 195793 Modelos 17C424, 17C357... -
Página 42: Caja De Control
Caja de control Caja de control Ref. Par de apriete 140-160 in-lb (15,8-18,1 N•m) 30-35 in-lb (3,4 - 4,0 N•m) 37-43 ft-lb (50,2 - 58,3 N•m) 130-150 in-lb (14,7 - 16,9 N•m) 20 38 ti25400a 334750G... -
Página 43: Lista De Piezas De La Caja De Control
Caja de control Lista de piezas de la caja de control Ref. Pieza Descripción Cantidad Ref. Pieza Descripción Cantidad 17P731 ETIQUETA, ajuste 117828 EMPAQUETADURA, de presión, junta tórica c/FastFlush 111457 EMPAQUETADURA, 24W892 DIGITAL, pantalla junta tórica incluye 51, 72, 106, 111600 PASADOR, ranurado 277364... -
Página 44: Compresor
Compresor Compresor Ref. Par de apriete 60-85 in-lb (6,8 - 9,6 N•m) 95-100 in-lb (10,7 - 11,3N•m) 94 21 ti25585a 334750G... -
Página 45: Lista De Piezas Del Compresor
Compresor Lista de piezas del compresor Ref. Pieza Descripción Cantidad Ref. Pieza Descripción Cantidad 15K391 TUBO, aire 115494 TORNILLO, de 15B822 TUBO, aire máquina, Phillips 195551 RETENEDOR, 120643 MANÓMETRO, enchufe, adaptador presión, montado en tablero, 1,5 in 16X530 CABLE, alim., extremo hembra 127330 REGULADOR, aire,... -
Página 46: Diagramas De Cableado
Diagramas de cableado Diagramas de cableado 120 V, EE. UU./Japón ON/OFF SWITCH ORANGE ORANGE POTENTIOMETER AASA GROUND CONNECTS AASB TO CASTING TRANSDUCER L2B1 334750G... -
Página 47: 110 V, Reino Unido/230 V
Diagramas de cableado 110 V, Reino Unido/230 V BLACK BLACK SOLENOID TIMER WHITE WHITE COMPRESSOR BLUE ECM FILTER DIGITAL DISPLAY GROUND FROM MOTOR BROWN POTENTIOMETER BLUE BROWN POWER PLUG BLUE GROUND CONNECTS TO CASTING BROWN GREEN/YELLOW TRANSDUCER ON/OFF BLACK SWITCH L2B1 PRESSURE BROWN... -
Página 48: Especificaciones Técnicas
Especificaciones técnicas Especificaciones técnicas FinishPro II 595 PC Pro EE. UU. Métrico Pulverizador Requisitos de alimentación 100/120V CA, 50/60 hz, 15A, 230V CA, 50/60 hz, 10A, monofásico monofásico Generador mínimo 4000 W Tamaño máximo de la boquilla ... -
Página 49: Garantía Estándar De Graco
Garantía estándar de Graco Garantía estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento que han sido manufacturados por Graco y que portan su nombre están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. -
Página 50: Información Sobre Graco
Para consultar la última información acerca de productos Graco, visite www.graco.com. Para obtener información sobre patentes, visite www.graco.com/patents. PARA HACER UN PEDIDO, póngase en contacto con el distribuidor de Graco o llame al 1-800-690-2894 para identificar el distribuidor más cercano.
