Instalación; Fijación A La Caldera - Riello GS20D Instrucciones Para La Instalación, Uso Y Mantenimiento

CALDERAS DE PRUEBA
El campo de trabajo se obtuvo en calderas de prueba según la norma EN 676.
CALDERAS COMERCIALES
La combinación quemador-caldera no presenta problemas si la caldera es conforme a la norma EN 303 y
las dimensiones de su cámara de combustión se asemejan a aquellas previstas en la norma EN 676.
Por el contrario, si el quemador se combina con una caldera comercial y no cumple con la norma EN 303 o
cuya cámara de combustión tiene dimensiones más pequeñas que aquellas indicadas en la norma EN 676,
consulte al fabricante.

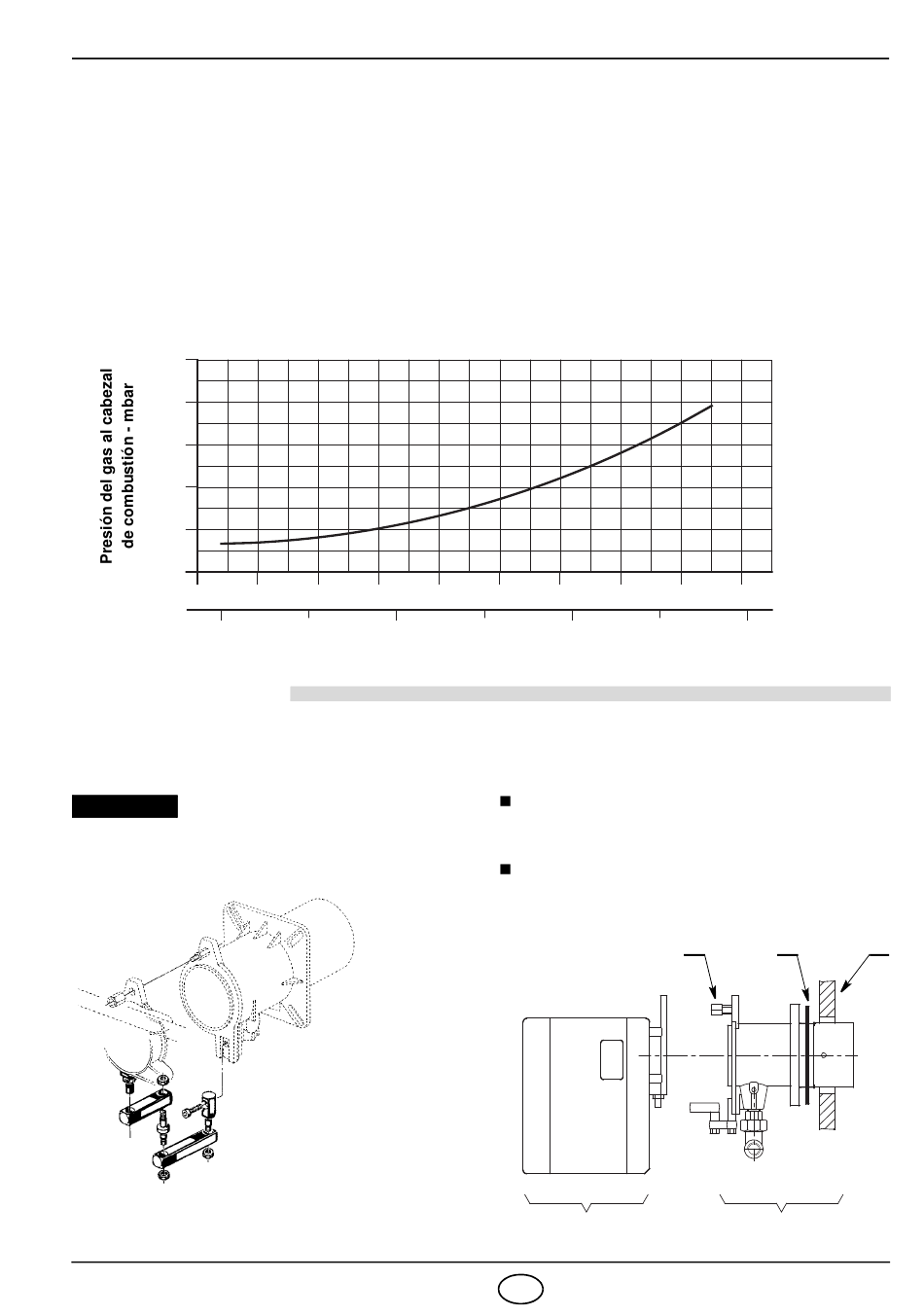

CORRELACIÓN ENTRE PRESIÓN DEL GAS Y POTENCIA
Para obtener la potencia máxima se requieren 5,9 mbar medidos en el manguito (M2, ver cap. 3.3, pág. 4)
con cámara de combustión a 0 mbar y gas G20 - Pci = 10 kWh/Nm
7
6
5
4
3
2
50 70
D5088
50.000
3. INSTALACIÓN
EL QUEMADOR SE DEBE INSTALAR DE CONFORMIDAD CON LAS LEYES Y NORMATIVAS LOCALES.
3.1 FIJACIÓN A LA CALDERA
ATENCIÓN
La puerta de la caldera debe tener un grosor máximo
de 100 mm incluido el revestimiento refractario.
MONTAJE DE
LA BISAGRA
20033980
90 110 130
100.000
S7393
3
(8.570 kcal/Nm
150 170 190
150.000
Potencia térmica
Separe el cabezal de combustión del resto del
quemador quitando la tuerca (1) y extraiga el
grupo (A).
Fije el grupo (B) a la placa (2) de la caldera,
interponiendo la junta aislante (3) suministrada
de serie.
A
3 E
3
) .
210 230 kW
200.000 kcal/h
1 3
D4160
B
2
