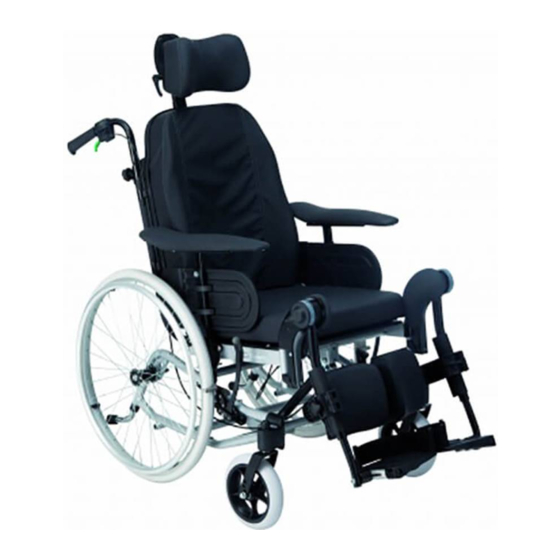

- Página 1 Rea® Clematis® Silla de ruedas manual para usuarios pasivos Manual de servicio DISTRIBUIDOR: Conserve este manual. Los procedimientos descritos en este manual DEBE realizarlos un técnico cualificado.
- Página 2 Invacare. Las marcas comerciales se identifican con los símbolos ™ y ®. Todas las marcas comerciales son propiedad o están bajo licencia de Invacare Corporation o de sus filiales, a menos que se indique lo contrario.
-
Página 3: Tabla De Contenido
Contenido 1 Generalidades ........4 1.1 Introducción . -
Página 4: Generalidades
La silla Rea Clematis® es una silla de ruedas accionada 1.3 Servicio de atención al cliente por el cuidador con una unidad de asiento ajustable en ángulo. -
Página 5: Montaje
Montaje 2.2 Acoplamiento de la bandeja 2 Montaje 2.1 Montaje del soporte del tronco Monte el acoplamiento de la bandeja A con la parte del acoplamiento orientada hacia fuera. La superficie plana B del acoplamiento se debe colocar hacia arriba cuando se utilice la mesa en los reposabrazos delgados. -
Página 6: Ruedas Traseras
Rea® Clematis® 2.5 Ruedas traseras Montaje 1. Mantenga presionado el botón de desbloqueo rápido A. 2. Coloque el eje de la rueda trasera B en el accesorio de rueda trasera C. Monte el asa del freno de tambor accionado por el 3. -
Página 7: Montaje De La Extensión Del Chasis
Montaje 2.7 Montaje de la extensión del chasis 2.8 Montaje del pomo Afloje los tornillos A y las tuercas B. Afloje los tornillos A y quite la placa del asiento B. llave Allen de 5 mm Quite los accesorios de las ruedas giratorias C. Coloque boca abajo la placa del asiento B y monte las tuercas en T C. -
Página 8: Montaje Del Soporte Para Goteo
Rea® Clematis® 90° 90° Vuelva a montar la placa del asiento B en el chasis del asiento y apriete los tornillos A. llave Allen de 5 mm Monte la sujeción del soporte para goteo A en el soporte del reposacuellos y apriete B. llave Allen de 5 mm Coloque el pomo F en el accesorio y apriete el tornillo manual G. -
Página 9: Configuración Y Ajustes
Configuración y ajustes 3.2 Ajuste de la anchura 3 Configuración y ajustes 3.1 Colocación del reposacabezas/reposacuellos en la parte delantera Este ajuste adicional de profundidad desplaza el resposacabezas 7 cm adicionales hacia delante. Afloje los 4 tornillos A. Ajuste las barras de montaje B para colocar la mesa a la anchura deseada. -
Página 10: Ajuste Del Efecto Del Freno
Rea® Clematis® 3.4 Ajuste del efecto del freno ¡PRECAUCIÓN! Riesgo de atrapamiento de los dedos – Tenga cuidado de no pillarse los dedos entre el pasador del freno B y la rueda trasera C. 3.4.2 Freno de tambor: ajustes La distancia A entre el pasador B y la rueda C debe ser 2 mm como máximo. -
Página 11: Mantenimiento
Mantenimiento 3. Rocíe el chasis de la silla de ruedas con un detergente, 4 Mantenimiento como el producto de limpieza con cera que se usa para coches, y espere a que haga efecto. 4. Aclare el chasis de la silla de ruedas con un producto de 4.1 Información sobre seguridad limpieza a alta presión o con un chorro de agua normal, Deben realizarse tareas de mantenimiento y revisiones... - Página 12 Rea® Clematis® Componentes Compruebe la función, cambiando el ángulo de la posición baja hasta la posición más alta. Ángulo del asiento Riesgo de daños – No debe abrirse el pistón de gas, ya que contiene aceite y gas a alta presión. ¡PRECAUCIÓN! Riesgo de daños –...
- Página 13 Mantenimiento Accesorios Lubrique todas las piezas extraíbles con aerosol basado en teflón seco, por ejemplo “Viso 900–B5”. Desgaste y tensión de todos Los tornillos y otros cierres pueden aflojarse por el uso constante: los cierres 1. Compruebe que todos los cierres estén apretados en las horquillas de las ruedas traseras, reposapiés, asiento, apoyos laterales, respaldo, asas, etc.
-
Página 14: Lista De Verificación De Reacondicionamiento
Rea® Clematis® 4.5.1 Lista de verificación de reacondicionamiento NOTA SIGNO LAVADO REACONDICIONAMIENTO: Chasis Ángulo del respaldo Empuñaduras/Barra de empuje Funda del respaldo Funda del asiento Ángulo del asiento Freno accionado por el cuidador Reposabrazos/Apoyos laterales Reposapiernas Reposapiés Dispositivo antivuelco Ruedas traseras Accesorio de rueda trasera Frenos Ruedas giratorias... -
Página 15: Después Del Uso
Solo utilizamos materiales y componentes que cumplen con las directivas • Todo el material de embalaje de Invacare Rea AB REACH. está diseñado para dar cabida de forma óptima a los productos para reducir así la cantidad de residuos La silla de ruedas se divide en los siguientes componentes innecesarios. -
Página 16: Datos Técnicos
Rea® Clematis® 6 Datos técnicos 6.1 Pesos y dimensiones ¡ADVERTENCIA! Acceso limitado a vías de evacuación de emergencia – En algunas combinaciones, la anchura y la longitud totales de la silla de ruedas supera las medidas recomendadas para las vías de evacuación de emergencia. –... - Página 17 Datos técnicos 16” 20” 22” 24” Anchura de las ruedas 1 3/4” 1 3/8” 1 - 1 3/8” 1 - 1 3/8” Inclinación de las 0° (Silla de ruedas sin carga) ruedas 1581497-C...
-
Página 18: Material
Rea® Clematis® 6.2 Material Chasis, tubos del respaldo Acero, pintura electrostática Piezas de plástico como empuñaduras, palancas de freno, Termoplástico (por ejemplo, PA, PE, PP, ABS y TPE) de acuerdo reposapiés y piezas de la mayoría de accesorios con las marcas de las piezas Tapicería (asiento y respaldo) Espuma de poliuretano y poliéter, tejido Dartex®... - Página 19 Nota...
- Página 20 Invacare SA c/Areny s/n, Polígon Industrial de Celrà E-17460 Celrà (Girona) Tel: (34) (0)972 49 32 00 Fax: (34) (0)972 49 32 20 contactsp@invacare.com www.invacare.es Fabricante: Invacare Rea AB Växjövägen 303 S-343 75 Diö 1581497-C 2017-01-01 Making Life’s Experiences Possible® *1581497C*...
