Kapitel 3
Einführung
Dieses Handbuch beschreibt die Installation der mobilen Funkgeräte und des Zubehörs, das für die
Vervollständigung des Funksystems erforderlich ist.
3.1
Beschreibung des Fahrzeugfunkgeräts
Dieses Kapitel umfasst die grundlegenden Abmessungen der Armaturenbretthalterung des
Fahrzeugfunkgeräts.
3.1.1

Abmessungen

Planen Sie die Installation des Funkgeräts sorgfältig. Lassen Sie am Installationsort Platz für Kabel
und Zubehörverbindungen. Verwenden Sie für die Installation des Funkgeräts in der Halterung die
entsprechenden Befestigungsteile.
HINWEIS:
Die verwendete Maßeinheit ist Millimeter, sofern nicht anders angegeben.

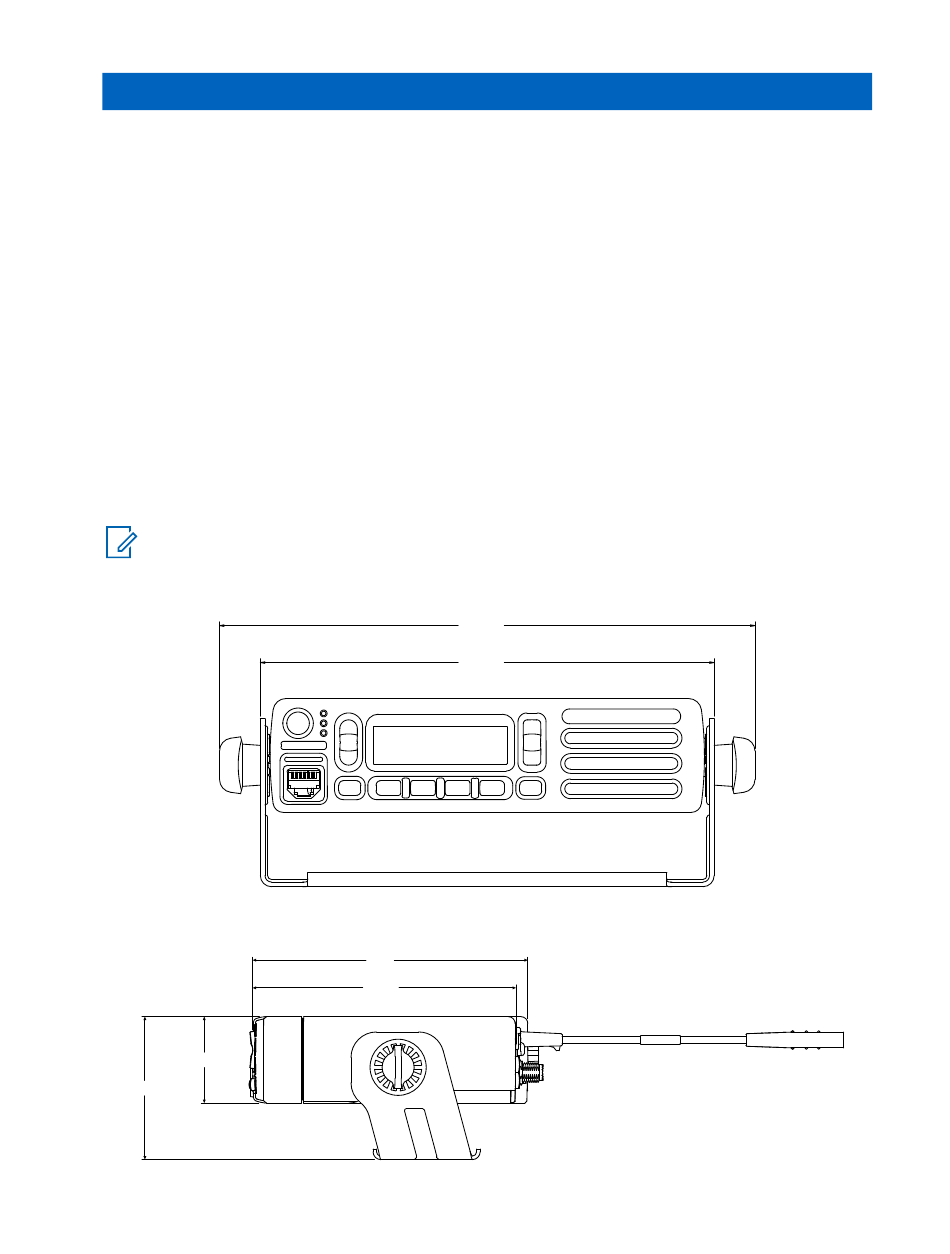

Abbildung 1 : Vorderansicht der Halterung für die Armaturenbrettbefestigung

Abbildung 2 : Seitenansicht der Armaturenbrettbefestigung mit flacher Halterung

43.18
60.96
207.20
175.60
99.7
94.62
