4.1.3
Schémas de câblage
Identifiez la configuration que vous êtes en train d'installer et utilisez le schéma de câblage pour
planifier l'installation.

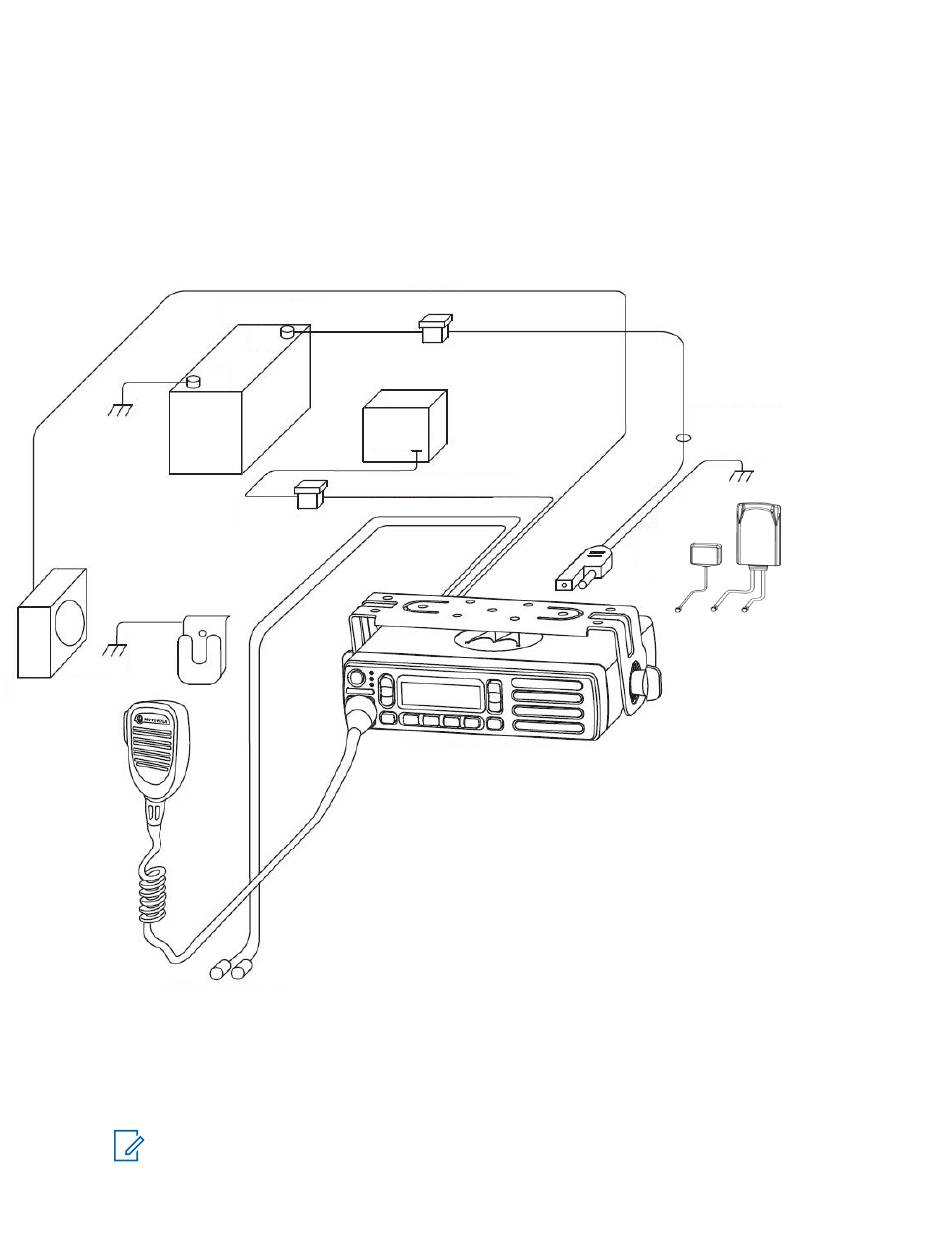

Figure 7 : Installation de la radio (montage sur tableau de bord)

SUPPORT
MICRO
HAUT-PARLEUR
MIC
COMMUTATEUR
D'URGENCE
REMARQUE :
Pour une configuration complète des broches du connecteur d'accessoire arrière, reportez-vous
à la section
BATTERIE
(+)
(-)
BLOC
FUSIBLES
CÂBLE D'ALLUMAGE
FUSIBLE
Installation des accessoires à la page 28
Chapitre 4 : Détails d'installation relatifs aux configurations standard
FUSIBLE
TÊTE DE COMMANDE
.
MN007262A01-AD
CÂBLE ROUGE
BRÈCHE
PARE-FEU
CÂBLE
D'ALIMENTATION
ANTENNE
CC
GNSS
GNSS DIV PRINCIPAL
TOURILLON
ANTENNE LTE
15
