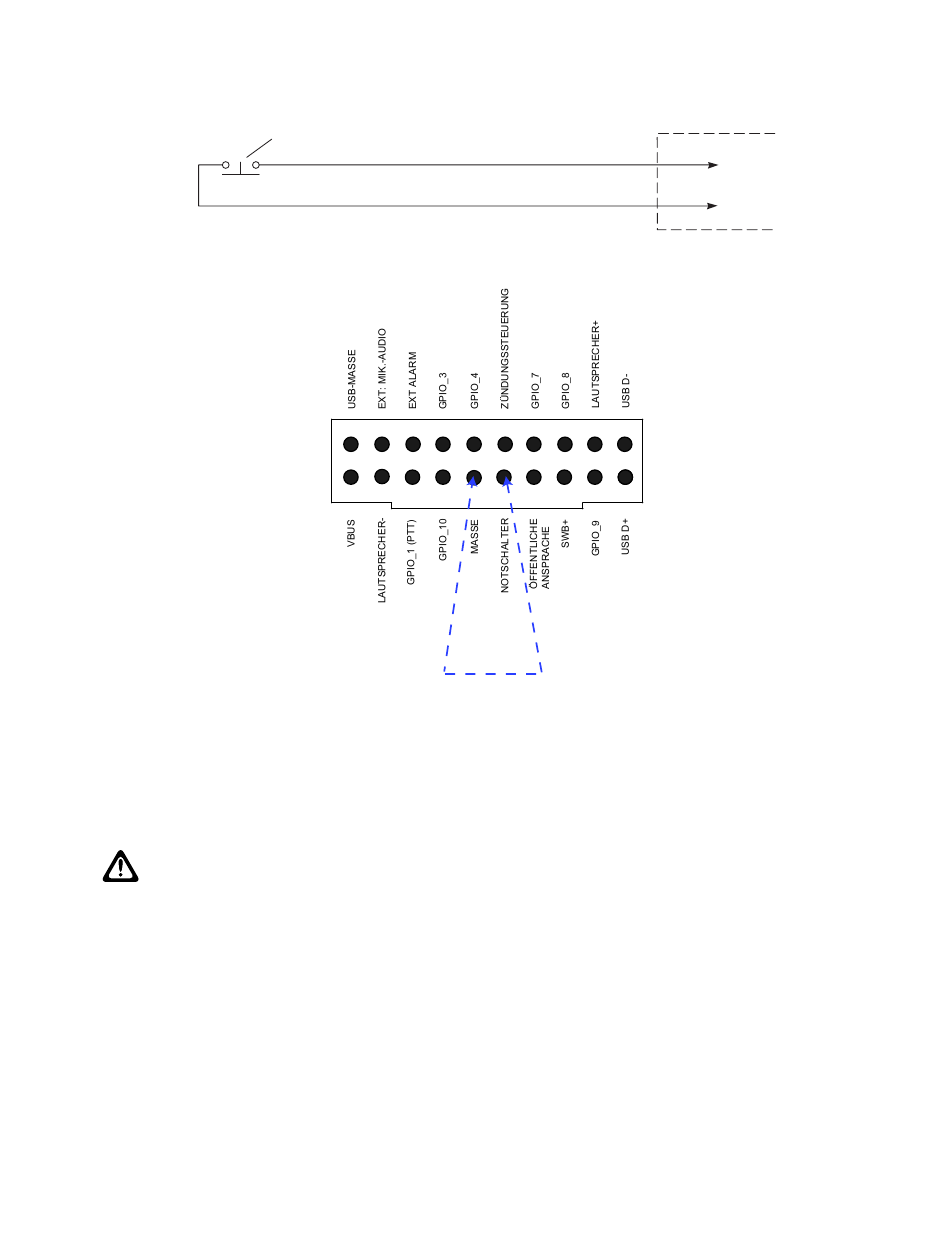

Abbildung 20 : Schaltplan des Notrufschalters

SPST SCHLIESSER
NOTSCHALTER
5.2

Montage des externen Lautsprechers

Das externe Lautsprecher-Kit enthält eine Montagehalterung, durch die der Lautsprecher vielfältig
montiert werden kann.
Voraussetzungen:
VORSICHT:
Erden Sie die Lautsprecherzuleitungen des Funkgeräts nicht. Dieses System hat einen
potentialfreien Lautsprecherausgang (Gleichspannung auf beiden Anschlussdrähten). Durch
Erden oder Kurzschließen beider Leitungen entstehen Schäden am Audioschaltkreis.
Wann und wo zu verwenden:
Mit der Montagehalterung kann der externe Lautsprecher dauerhaft auf dem Armaturenbrett oder in
zugänglichen Spritzwandbereichen montiert werden. Durch die Schwenkhalterung kann der externe
Lautsprecher für einen optimalen Betrieb geneigt werden. Montieren Sie den externen Lautsprecher an
einer wenig frequentierten Stelle, damit die Fahrzeugpassagiere nicht dagegen stoßen.
Vorgehensweise:
1 Verwenden Sie die Montagehalterung des externen Lautsprechers als Vorlage, und markieren
Sie die Montagebohrungen.
2 Verwenden Sie die mitgelieferten selbstbohrenden Schrauben zum Befestigen der Halterung.
20 2 4 6 8 10
19 1 3 5 7 9
Kapitel 5 : Anbringen der Zubehörteile
HINWEIS 1
ZUBEHÖRANSCHLUSS
12 14 16 18
11 13 15 17
MN007262A01-AD
PIN 9
PIN 7
