2.10 Bobinador
Corregir alineamiento
–
Limpiar las lentes de la barrera fotoeléctrica 1 y la superficie de
reflexión 3 del cubo de la canilla con un paño suave.
–
Aflojar el tornillo de apriete 2.
–
Desplazar la barrera fotoeléctrica 1 hasta el tope en el soporte de
la misma.
–
Apretar ligeramente el tornillo de apriete 2.
–
Alinear la barrera fotoeléctrica.
Girar la barrera fotoeléctrica 1 hasta
que se visualice en la pantalla.
–
Apretar de nuevo el tornillo de apriete 2.
–
Verificar el alineamiento después de apretar y, si es necesario,
corregir de nuevo.
1
2
B
A
Regulación y control
El bobinador debe desconectarse automáticamente cuando la bobina
esté llena hasta 0,5 mm aprox. por debajo del borde de la canilla.
¡Precaución! ¡Peligro de accidente!
Desconectar el interruptor principal.
Corregir el bobinador solamente con la instalación de costura
desconectada.

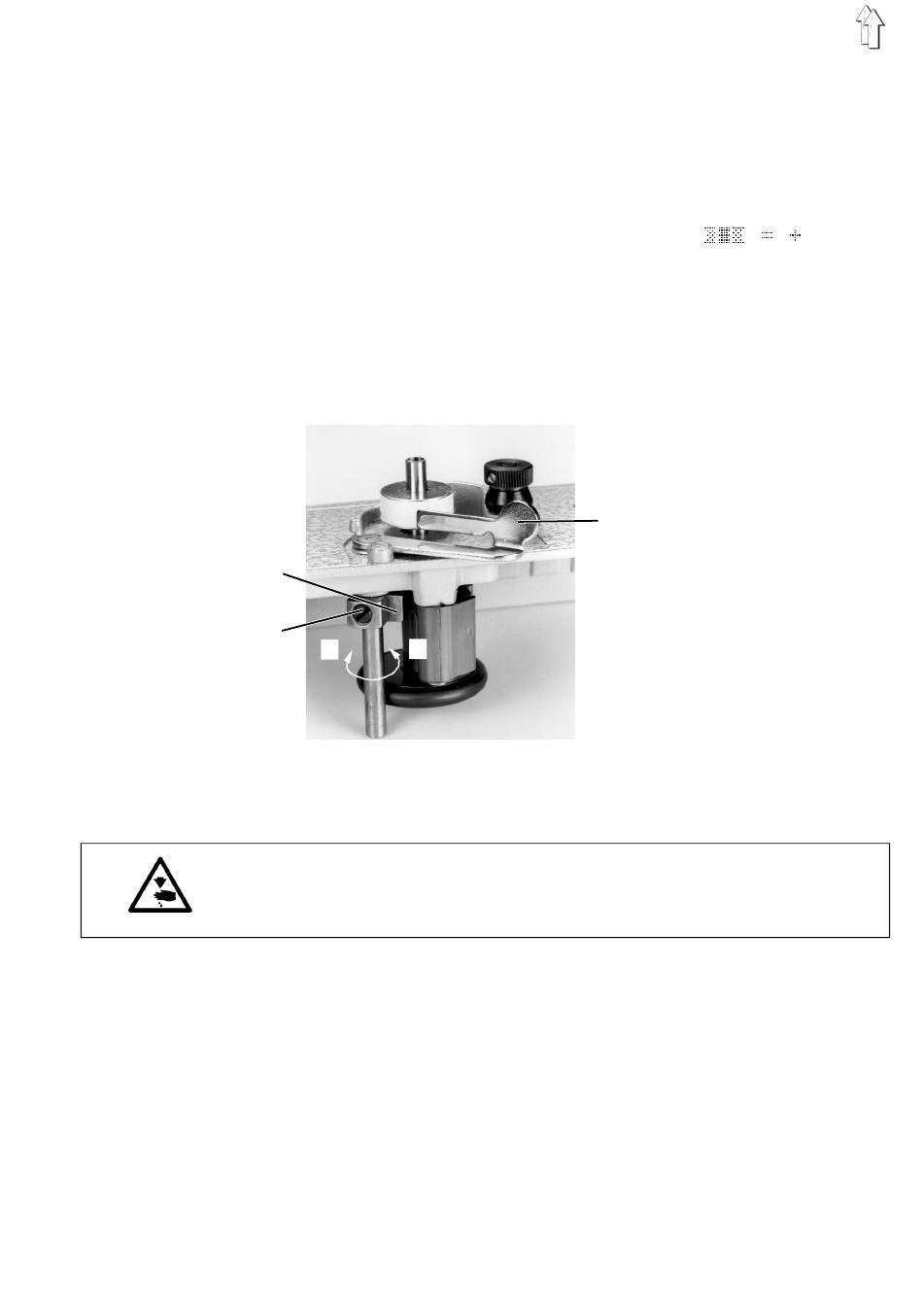

Corrección
1. Modificaciones menores de la cantidad de llenado
–
Flexionar la trampilla del bobinador 3.
2. Modificaciones mayores de la cantidad de llenado
–
Retirar la tapa del bobinador.
–
Aflojar el tornillo 2.
–
Girar la leva de conexión 1.
En la dirección de la flecha A: cantidad de llenado menor
En la dirección de la flecha B: cantidad de llenado mayor
–
Apretar de nuevo el tornillo 2.
–
Colocar de nuevo la tapa del bobinador.
3
15
