- Página 1 Documentación Técnica Resumen para Acústica de Edificios Amplificador de Potencia Modelo 2716 Fuente Sonora OmniPower™ Modelo 4292 Para Analizador Modular de Precisión Modelo 2250...
-
Página 2: Fuente Sonora Omnipower 4292

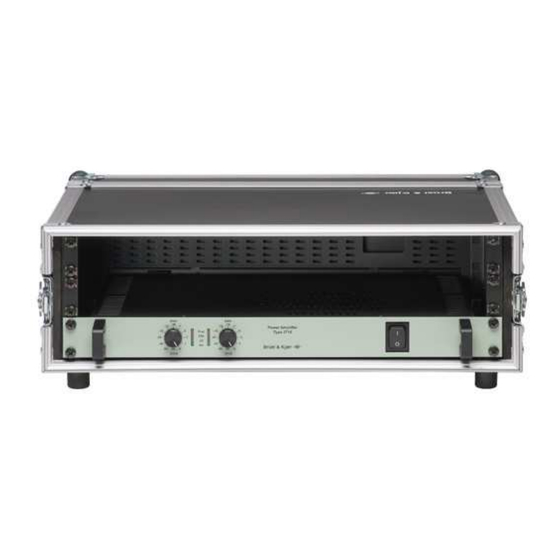

2. Amplificador de Potencia 2716 El Amplificador de Potencia 2716 ha sido renovado en apariencia y conexiones, de manera que nos referiremos siempre a las dos posibilidades disponibles. Se puede llevar en un estuche pequeño o en un maletín para transporte aéreo KE0358. - Página 3 Fuente Sonora OmniPower 4292 con un amplio margen de seguridad para que no se deterioren los altavoces. El 2716 suministrará toda la potencia de salida necesaria para las medidas de Acústica de Edificios.
- Página 4 único de mayor potencia, hay que tener en cuenta que en la versión actual del 2716, el canal A tiene ambos canales de salida (el A y el B), por lo tanto es en este canal donde hay que conectar el cable puente AQ0667 (cable gris corto).
-
Página 5: Sistema De Transmisión Inalámbrico Akg
3) Entrada de seña XLR: es un conector combinado que permite conectar directamente un conector Jack o un conector XLR. En la versión anterior del 2716, ambos conectores de entrada están separados. 4) Switch de Link y Polaridad: Estos dos switches se utilizan para disponer el amplificador en modo PUENTE (BRIDGE) 3. - Página 6 Las principales características del receptor son: 1) POWER: interruptor para encender y apagar el receptor. 2) Display LCD: El receptor tiene un display LCD con iluminación de fondo. En el display se visualizan todos los parámetros del Receptor: • Visualización del nivel de audio •...
-
Página 7: Detalles De Conexión Del Sistema
Las conexiones por cable del analizador (ver Fig. 4) se hacen como se indica: Mediante cable: conecte el cable AO0523 por un extremo al conector de salida “Output” del analizador y por el otro extremo al amplificador 2716. Mediante sistema de transmisión inalámbrico AKG: conecte el cable AO1456 por un extremo al conector de salida “Output”... - Página 8 3.3.2 Amplificador de Potencia 2716 Antes de conectar el amplificador, debe montarlo en la maleta que también viene preparada para guardar el analizador y los accesorios durante el transporte. Instalación del Amplificador en la maleta KE 0358 1. Quite los seguros de la parte frontal de la maleta y las cubiertas posteriores y ábrala.
- Página 9 ¡Cuidado! No aplique la señal de salida “Generado Ext.“ del analizador al Amplificador de Potencia 2716. La razón es que el Amplificador está diseñado para señales de entrada AC y puede activar los circuitos de protección con señales de entrada Cuando haya terminado todos los ajustes y conexiones del sistema, encienda el Amplificador y gire ambos atenuadores a “0dB”...
- Página 10 Este sistema de altavoces simula la radiación de sonido de una esfera y puede soportar la potencia total de salida que produce el Amplificador de Potencia 2716. Se ofrece completa con un trípode y se ensambla de la siguiente manera: Desembale el trípode y extienda sus patas.
