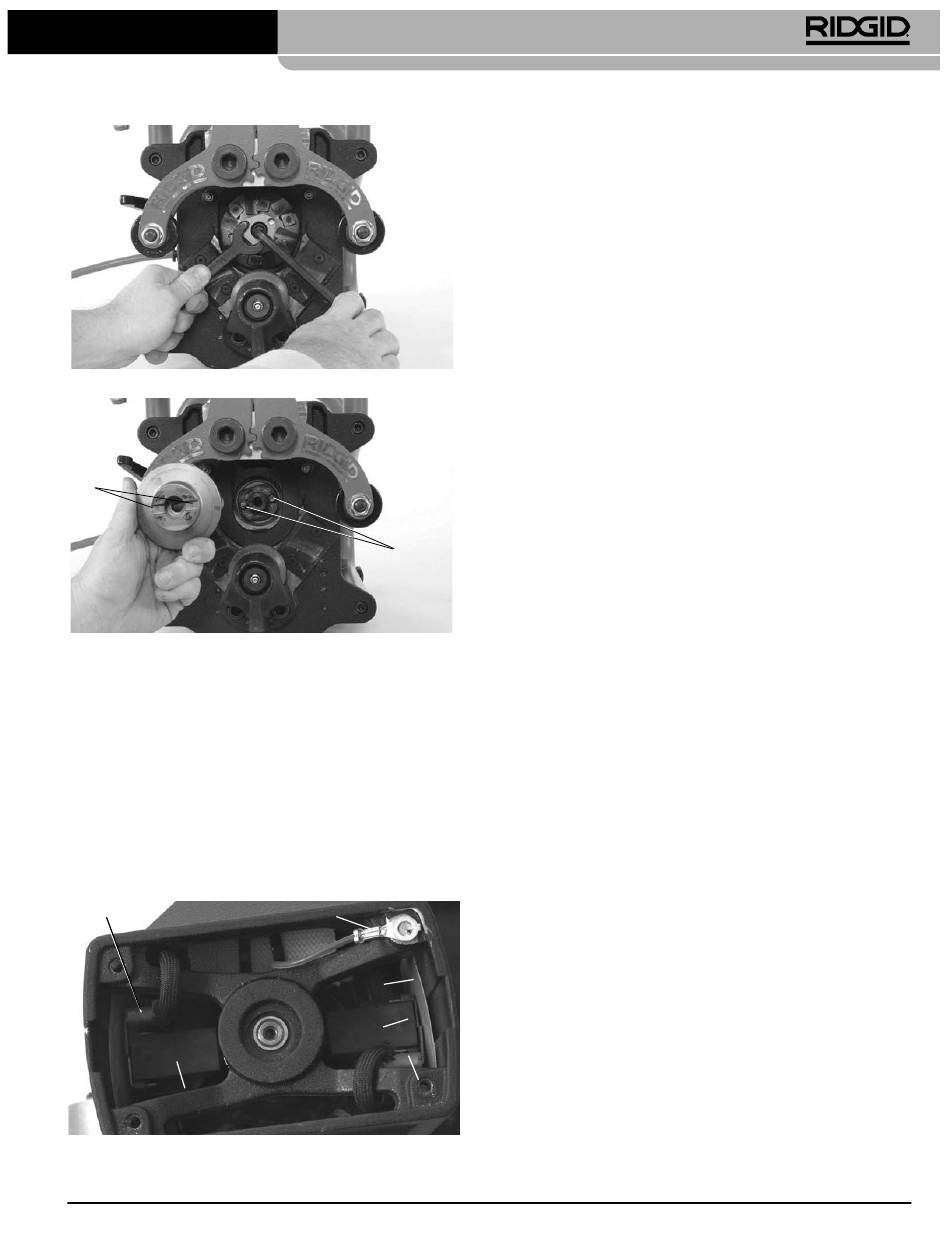

19A ábra – A vágófejek cseréje
Hornyok
19B ábra – A vágófejek cseréje
Szénkefék cseréje
Hathavonta ellenőrizze a motor szénkeféit. A keféket cserélni
kell, ha vékonyabbra koptak, mint 1/2" (13 mm).
1. A motor eléréséhez vegye ki a keretet a homloklemezhet
rögzítő 4 csavart, és vegye le a keretet (1. ábra).
2. Szerelje ki a motorfedelet tartó négy csavart. Szerelje le
a fedelet.
3. Fogóval egyenesen húzza ki a motor szénkeféit. Kösse le
az elektromos csatlakozót. (Lásd a 20. ábrát)
csatlakozó
Kefe
20. ábra – A kefe elhelyezése - motorburkolat eltávolítva
csapok
Nem minden
változatnál
Szigetelőlap
Kefe
csatlakozó
Model B-500 hordozható cső-leélező gép
4a. Ellenőrizze a keféket. Ha kisebb, mint 1/2" (13 mm) a hosz-
szúságuk, akkor egyszerre cserélje a keféket.
b. Ellenőrizze a kommutátor kopását. Ha túlzottan kopott,
akkor szervizeltesse a szerszámot.
5. Nyomja a kefét a tartóba, és helyezze be a motor toko-
zásába. Szilárdan nyomja le a kefe tokozását, úgy, hogy
a helyére pattanjon. Ellenőrizze, hogy a szigetelő lapok
elhelyezkedése a kefetartó és a tokozás között megfele-
lő-e. Kösse be a csatlakozót, és helyezze vissza a motor-
burkolatot.
6. Szilárdan rögzítse a keretet a leélező géphez.
Megszakító
A leélező gép megszakítóval rendelkezik (1. ábra), amely
túlzott áramfelvétel esetén kiold. Ha ez történik, húzza ki a
leélező gépet. Az útmutatások szerint szerelje le a leélező
gépet a munkadarabról, és ellenőrizze, hogy nem sérült-e.
Ha ép, akkor a megszakítót a gombjának lenyomásával állítsa
alaphelyzetbe. Ha a megszakító nem áll alaphelyzetbe, akkor
15 percig hagyja hűlni a leélező gépet. Ellenőrzés után foly-
tassa a munkát.
Kopólemezek
Ha a kopólemezek 0.03" (0,8 mm) értéknél nagyobb mérték-
ben elkopnak, cserélni kell őket.
Éklemez beállítása
Ha túlzott rezgés, ill. útvonalkövetési probléma észlelhető,
akkor lehet, hogy az éklemezt be kell állítani. A beállításhoz:
1. Oldja ki az ékcsavart.
2. A vágóeszköz előtoló csavarját állítsa úthosszának kb. a
feléhez.
3. Oldja az éklemez ellenanyáit 3/8" méretű csavarkulccsal.
4. Az 5/32" méretű imbuszkulccsal egyenletesen (azonos
számú fordulattal) húzza szorosra az éklemez állítócsavar-
jait. Lazítsa meg mindegyik állítócsavart 1/2 fordulattal.
5. Az állítócsavarokat az imbuszkulccsal megtartva húzza
meg az ellenanyákat (21. ábra).
6. Kenje meg az éklemezeket, és a vágóeszköz előtoló
csavarját többször mozgassa végig a teljes úthosszán.
Az alkatrészeknek simán, lazaság, ill. akadás nélkül kell
mozogniuk. Szükség esetén ismételje meg a beállítási
eljárást.
