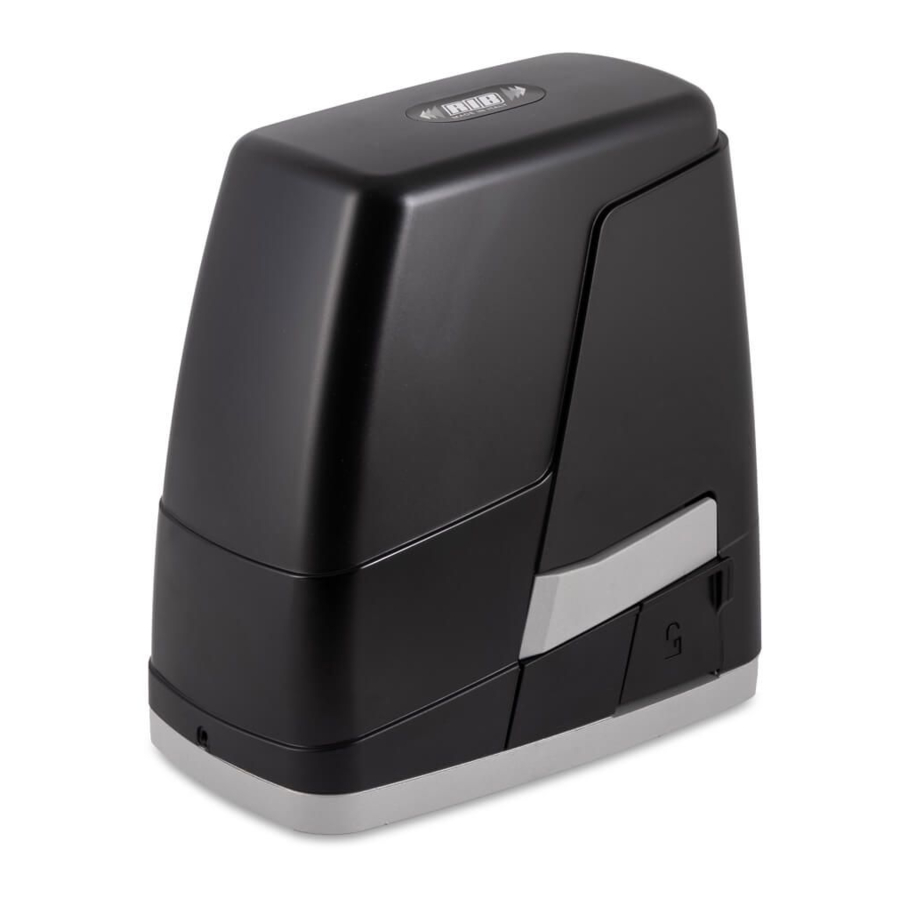

ISTRUZIONI SEMPLIFICATE PER K400 CON L1 24V-CRX
1° Collegamento degli accessori
COMUNE
A+TEST / A-
24Vdc 0,5A ±15%
AUTOTEST FOTOCELLULE
O RISPARMIO
ENERGETICO CON
FUNZIONAMENTO
24Vdc 0,5A ±15%
A BATTERIE
APRE
CHIUDE
COMANDO SINGOLO
PEDONALE
OROLOGIO
COMUNE
COMUNE
STOP
FOTOCELLULE 1
FOTOCELLULE 2
COSTA 1
COSTA 2
SCHERMATURA CAVO D'ANTENNA
TRIMMER RUN - Regolatore dell'alta velocità
Per cancelli con peso da 0 ÷ 200 kg si consiglia RUN da 1/2 a MAX.
Per cancelli con peso da 200 ÷ 400 kg si consiglia RUN da MIN a 1/2.
TRIMMER LOW SP - Regolatore della velocità lenta in accostamento
La regolazione viene eseguita per determinare la corretta velocità di fine apertura e fine chiusura in base alla struttura del cancello o in presenza di leggeri attriti che potrebbero compromettere
il corretto funzionamento del sistema.
TRIMMER DI CHIUSURA AUTOMATICA (TCA)
Con questo trimmer è possibile eseguire la regolazione del tempo prima di avere la chiusura automatica totale o pedonale.
La chiusura automatica si ottiene solo con porta aperta utlizzando i comandi di apertura totale o pedonale e led DL11 acceso (trimmer ruotato in senso orario per abilitare la funzione).
Il tempo di pausa può essere regolato da un minimo di 2 secondi ad un massimo di 2 minuti.
TRIMMER SENS
Con questo trimmer è possibile regolare la reazione all'impatto:
con trimmer ruotato totalmente in senso antiorario e led DL15 spento, sensore di impatto disattivato.
con trimmer al minimo, la reazione all'impatto avviene dopo 3 secondi (bassa sensibilità)
con trimmer a metà, la reazione all'impatto avviene dopo 1,5 secondi (media sensibilità)
con trimmer al massimo, la reazione all'impatto avviene dopo 0,4 secondi (alta sensibilità)
2° Installazione e regolazione delle camme di finecorsa
Posizionare le camme alle estremità della cremagliera.
Avvitare le due viti per bloccarle.
Aprire lo sportellino del K400.
Inserire la chiave e ruotarla in senso orario.
Tirare la leva per sbloccare l'operatore.
Controllare il punto di intervento delle camme movimentando il cancello in apertura
e chiusura.
N.B.: Le camme devono premere i microinterruttori elettrici prima che la parte
mobile tocchi i fermi meccanici (K400 FCE). I led DL4 e DL5 si spengono
quando le camme sono rilevate dal sensore di prossimità (K400 FCM).
Posizionare il cancello a metà corsa e ribloccare l'operatore.
ITA
ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR
24 Vdc 3 W
24 Vdc 20 W
LED
ANTENNA
433 MHz
SICUREZZA
FINECORSA DI
DI SBLOCCO
APERTURA
E CHIUSURA
MANUALE
ENCODER
M
BATTERIE DI BACKUP
PER SCHEDA DI RICARICA
BATTERIE (OPZIONALE)
HIN
CHI
POL HUN CEK KOR
ALIMENTAZIONE
230Vac 50Hz
FUSIBILE
T 1,6A
TRASFORMATORE
24Vac
10Vac
K400 FCE
K400 FCM
