2.10 Indicaciones sin texto para el manejo

Las indicaciones más importantes para el manejo se representan como símbolos gráficos sin texto. El
significado exacto se notifica a continuación.

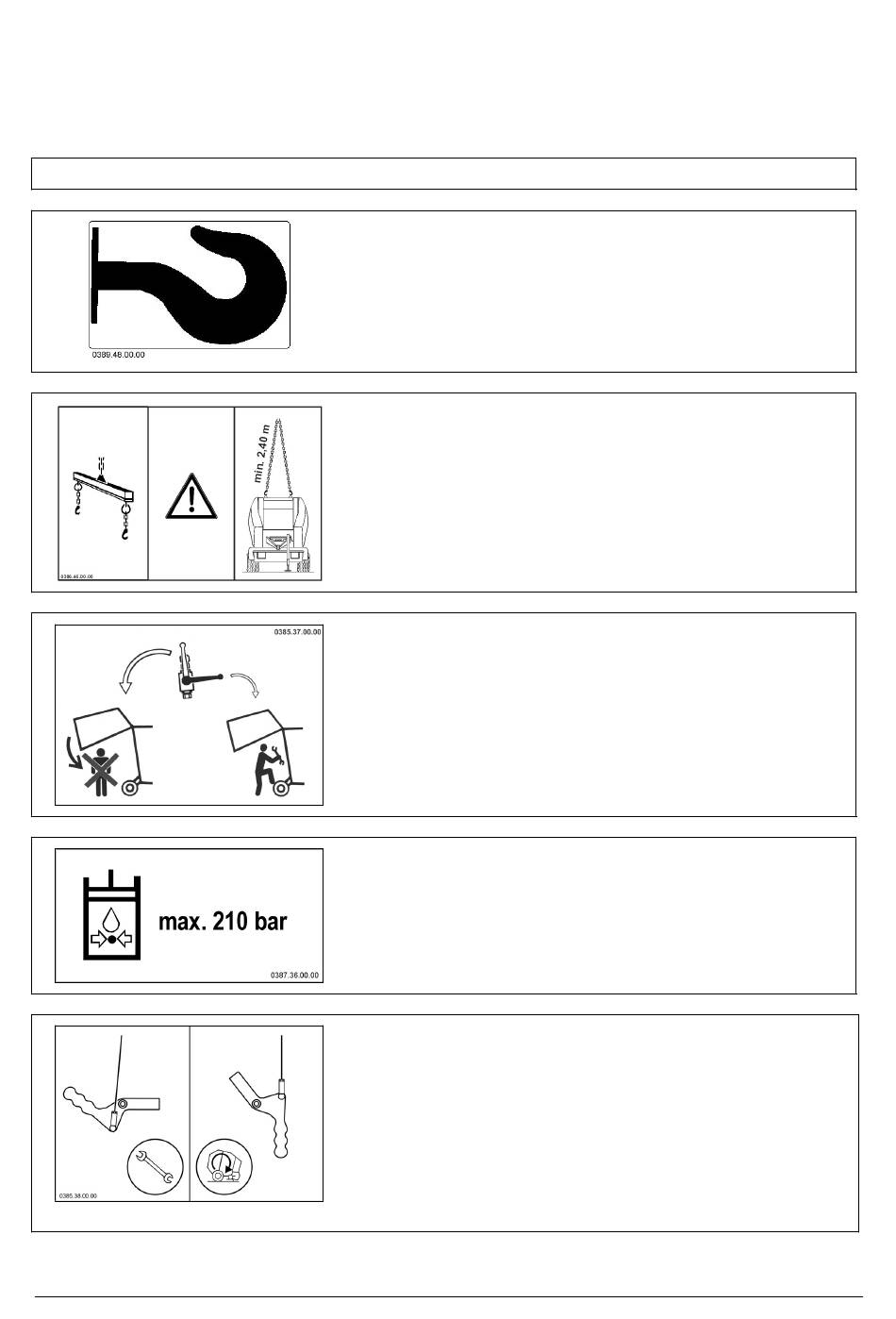

Imagen de señalización
WELGER • V 160
Significado / Nº de pieza de repuesto
Las dos armellas de la grúa en el travesaño están
identificadas mediante este símbolo.
No están permitidos otros puntos de fijación para la
suspensión por la grúa.
Nº de pieza de repuesto: 0389.48.00.00
Indicación para carga mediante grúa
Para cargar la máquina con seguridad, se debe utilizar un
travesaño automático de carga o la longitud de la cadena de
transporte debe tener un mínimo de 2,40 m.
Nº de pieza de repuesto: 0386.46.00.00
Bloqueo de la tapa trasera
Si la palanca está transveral a la dirección de paso, la tapa
trasera está asegurada contra la bajada.
Nº de pieza de repuesto: 0385.37.00.00
Presión hidráulica máxima permitida
La máquina sólo se puede conectar a un sistema hidráulico
que suministre un máximo de presión de aceite de 210 bar.
Nº de pieza de repuesto: 0387.36.00.00
Inmovilizar la biela oscilante tensora de correa (para fines de
mantenimiento)
Mediante el bloqueo de la biela oscilante tensora de la correa
se pueden aflojar las 4 correas continuas (para fines de
mantenimiento):
Palanca de inmovilización en "Mantenimiento" - abrir la tapa
trasera - cerrar la tapa trasera - las correas están flojas.
Nº de pieza de repuesto: 0385.38.00.00
