Funciones
5.2 Dispositivos IO inteligentes (I-devices)
I-device con tres puertos o más
En un I-device con tres puertos o más, este se conecta al sistema IO de nivel superior con
uno o dos puertos en una topología en línea. El tercer puerto se conecta al sistema IO
subordinado desenganchado de la topología en línea, tal como se muestra en la figura
siguiente.

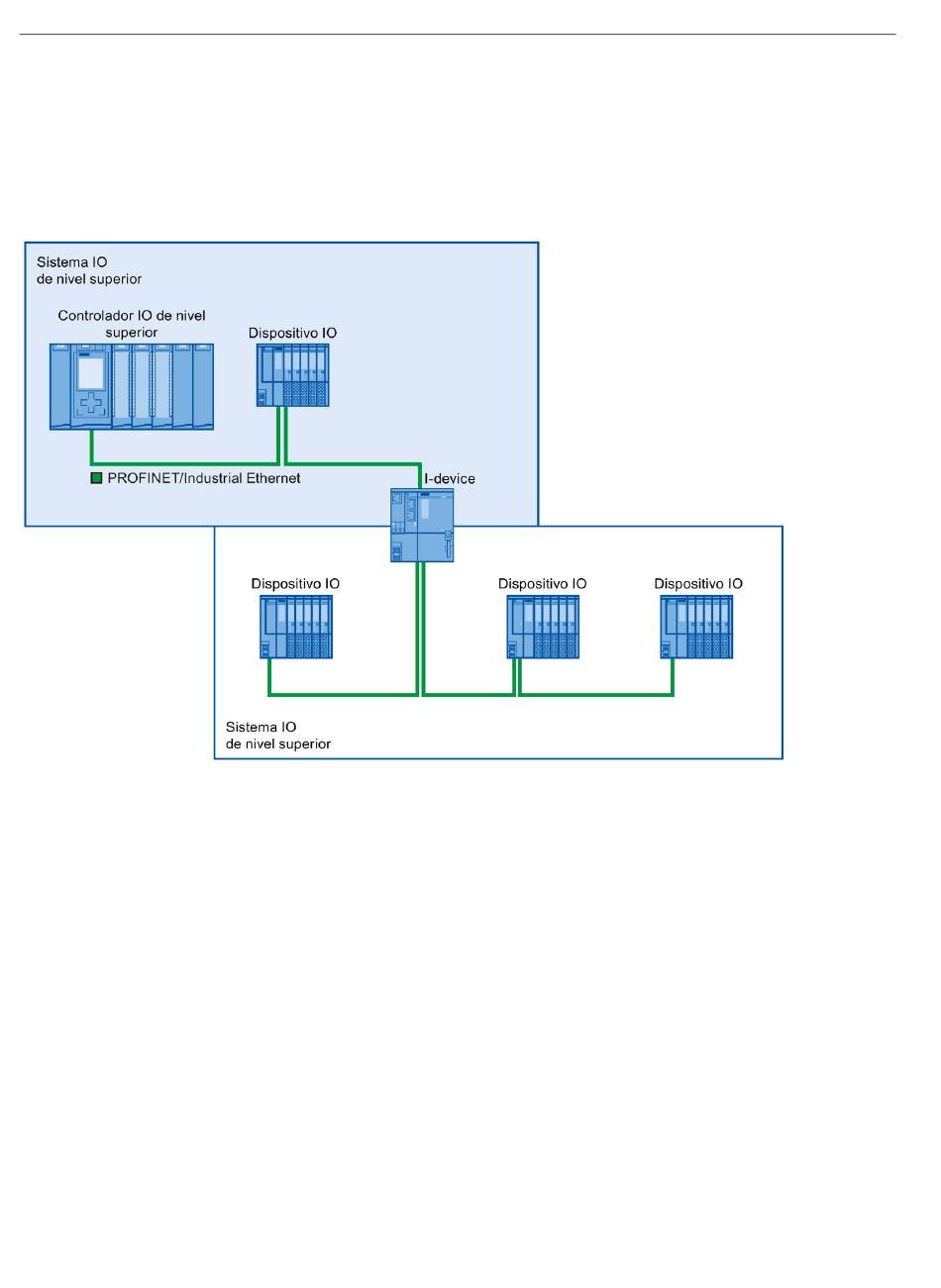

Figura 5-19 I-device con tres puertos o más
5.2.9 Condiciones límite al emplear I-devices
Si utiliza I-Devices, tenga en cuenta las siguientes condiciones:

Ancho de banda

El volumen de direcciones de las áreas de transferencia configuradas se traduce en el
ancho de banda útil del I-device:
● ancho de banda de las áreas de transferencia + ancho de banda del sistema IO
subordinado = ancho de banda total utilizado en el I-device
Si el área de direcciones de las áreas de transferencia es demasiado grande, esto significa
que se requiere un ancho de banda más grande lo que, a su vez, implica tiempos de
actualización más amplios.
Sugerencia: Mantenga el área de direccionamiento de las áreas de transferencia tan
pequeña como sea posible.
