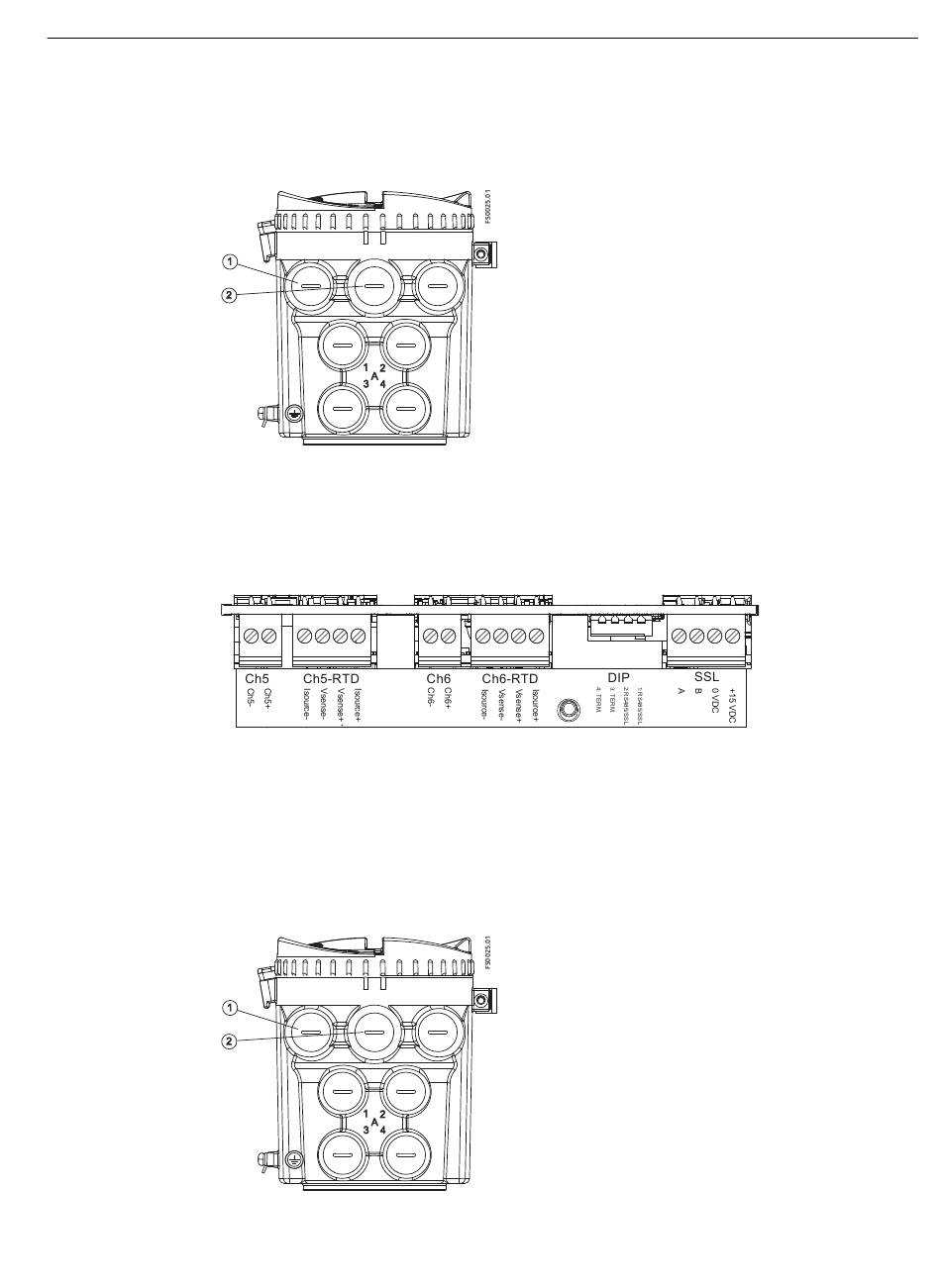

Proceda del siguiente modo con cada cable de entrada de corriente:
1. Retire el capuchón y el casquillo del pasacables y deslícelo por el cable.
2. Retire uno de los tapones ciegos (
3. Inserte el cable a través de la abertura del prensaestopas.
4. Ponga a tierra la pantalla del cable de entrada de corriente mediante la abrazadera de tierra
del interior del DSL externo.
5. Conecte los dos conductores a un bloque de dos terminales (Ch5+ y Ch5-, o bien Ch6+ y
Ch6-).
6. Monte y apriete el prensaestopas.
Conexión del cable del RTD
Proceda del siguiente modo con cada cable del RTD:
1. Retire el capuchón y el casquillo del pasacables y deslícelo por el cable.
2. Retire uno de los tapones ciegos (
SITRANS FS230
Instrucciones de servicio resumidas, 05/2021, A5E38755607-AC
①
②
o
) y monte el prensaestopas.
①
②
o
) y monte el prensaestopas.
Conexión
4.5 Conexión del DSL externo
47
