Instalaciones que usan el VENTILADOR FLEXIBLE solamente:

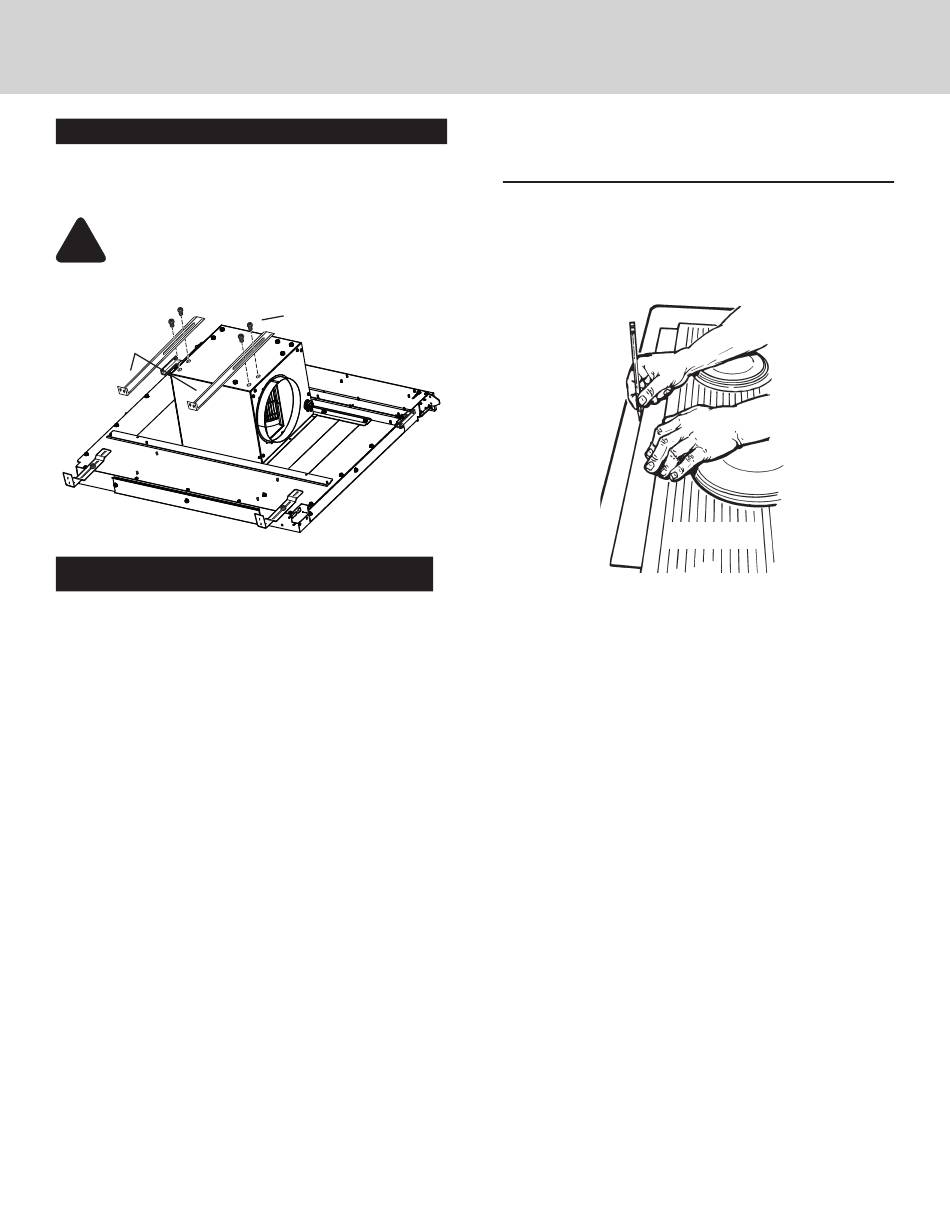

6. Fije las PATAS DE APOYO DEL VENTILADOR con los
cuatro (4) TORNILLOS suministrados.
PRECAUCIÓN: Si el ventilador fl exible se va a
! montar de forma remota: No utilice las patas
por sí solas como apoyo. Quizá sea necesario
añadir apoyo extra para el ventilador fl exible.
Utilice los soportes de montaje suministrados con
el ventilador.
PATAS DE
APOYO DEL
VENTILADOR
Instalaciones con conductos hacia la izquierda, la derecha,
abajo o la parte trasera solamente:
(Se requiere la compra de una transición redonda de 1-7/8 x 19 pulg.
(4.8 x 48.3 cm) a 8 pulg. (20.3 cm) o 10 pulg. (25.4 cm) o un adaptador
de conexión para conducto rectangular de 1-7/8 x 19 pulg. (4.8 x
48.3 cm) y un conducto rectangular de 1-7/8 x 19 pulg. (4.8 x 48.3
cm) cortado a la longitud adecuada.)
7. Utilice tuercas para conectar un adaptador de conexión para
conducto rectangular de 1-7/8 x 19 pulg. (4.8 x 48.3 cm) o
una transición de 1-7/8 x 19 pulg. a 8 o 10 pulg. redondo
(4.8 x 48.3 cm a 20.3 o 25.4 cm redondo) a la cubierta al
instalar los conductos.
(4) TORNILLOS
33
HAGA LA ABERTURA DE LA
SUPERFICIE DEL GABINETE
1. Trace y haga el corte para la estufa lo sufi cientemente HACIA
DELANTE como para que el tiro descendente quepa detrás de
la estufa.
2. Coloque la estufa en su lugar y deslícela tan adelante como sea
posible sin exponer ninguna separación. Céntrela y cuádrela con
los bordes de la superfi cie del gabinete.
Plantilla contra el borde
posterior de la estufa.
3. Coloque la plantilla de plástico contra el reborde posterior de
la estufa o el borde posterior de la abertura de la superfi cie
del gabinete de la estufa empotrable. Centre la plantilla.
Trace alrededor de la plantilla para marcar la abertura del tiro
descendente.
4. Quite la estufa de la superfi cie del gabinete.
5. Haga la abertura del tiro descendente. Tenga cuidado de no
astillar los bordes de la superfi cie del gabinete.
ESTUFA
