BML-S1A_-Q/A_ _ _-M_ _ _-_0-S184/KA_ _
Système de mesure linéaire à bande magnétique
12

Versions

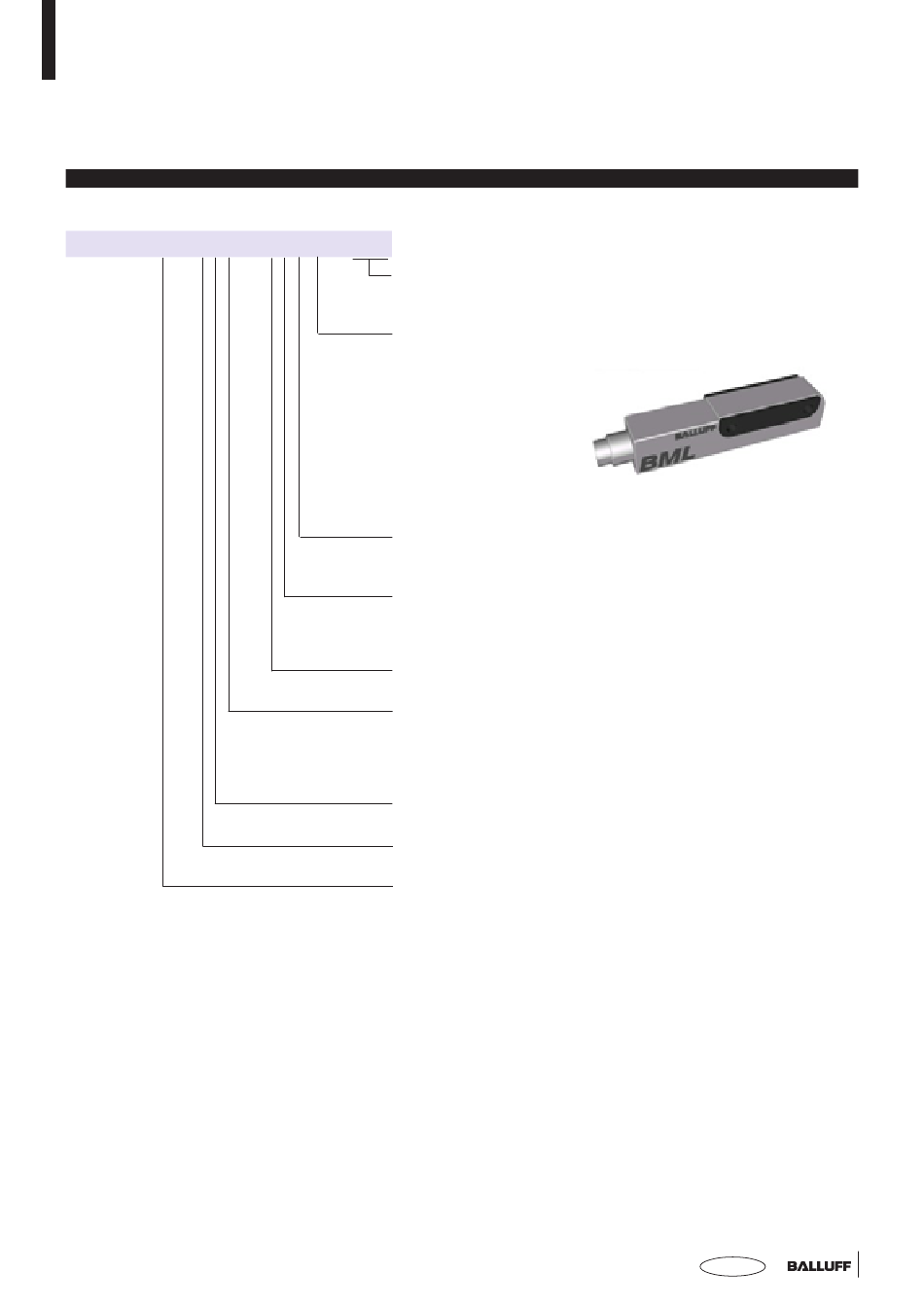

Code de type pour tête de capteur avec signal rectangulaire numérique RS422 (indications sur la plaque signalétique)
BML - S1 A 1 - Q 6 1 D - M 3 1 3 - 1 0 - KA05 (exemple)
Raccordement :
S184 = connecteur
KA05 = câble PUR 5 m, longueurs de câble possibles 2, 5, 10, 15, 20 m
Distance min. entre fronts / vitesse de déplacement max. :
D = 0,12 µs
E = 0,29 µs
F = 0,48 µs
G = 1 µs
H = 2 µs
K = 4 µs
L = 8 µs
N = 16 µs
P = 24 µs
1 = 1 m/s
2 = 10 m/s
Fin de course
0 = pas de fin de course
3 = deux fins de course
Signal de référence
0 = aucun
1 = unique, à période fixe ou à distance codée
2 = à période polaire
Largeur de pôle
3 = 1 mm
Résolution (distance entre fronts A/B)
D = 1 µm
E = 2 µm
F = 5 µm
G = 10 µm
Tension de sortie
1 = signal rectangulaire numérique RS422
Tension d'emploi
6 = 5 V
Fixation
1 = trou traversant 4,3 mm
2 = filetage M3
