Montáž nástěnného držáku se
základnou

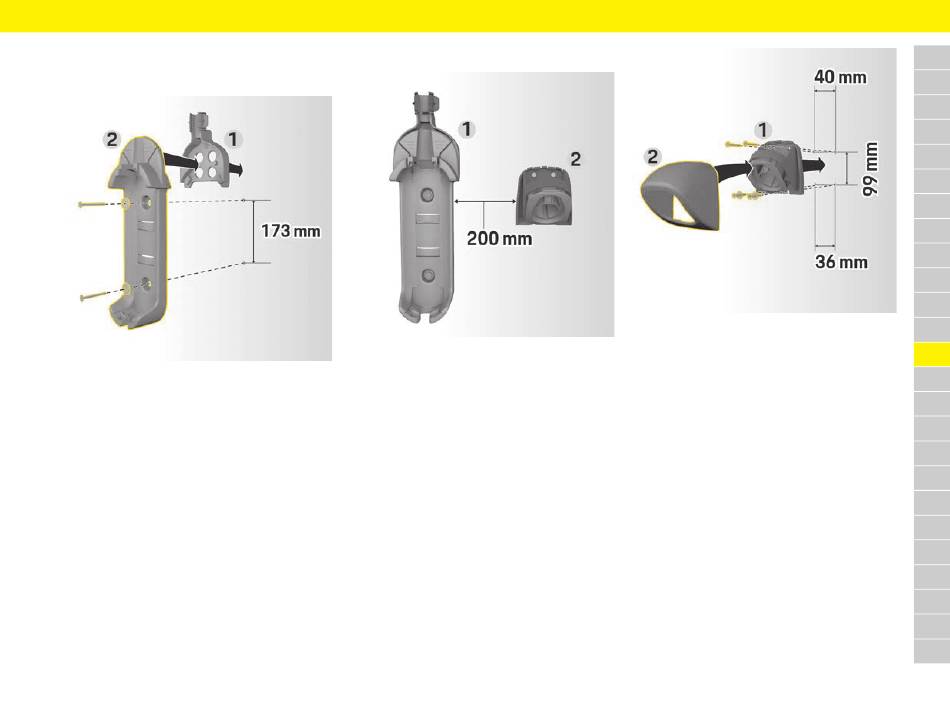

Obr. 1: Schéma vrtání
1. Zaznačte na stěnu otvory k vrtání.
2. Vyvrtejte otvory k upevnění a vložte do nich
hmoždinky.
3. Nástěnný držák se základnou 2 vmáčkněte
zepředu do vedení kabelu 1.
4. Našroubujte na stěnu nástěnný držák se
základnou.
Montáž držáku zástrčky
Obr. 2: Vzdálenost mezi nástěnným držákem a držákem
zástrčky
Při montáži držáku zástrčky dodržujte odstup
200 mm od nástěnného držáku se základnou.
Montáž nástěnného držáku se základnou
Obr. 3: Schéma vrtání
1. Držák zástrčky 1 vyjměte z krytu 2.
2. Zaznačte na stěnu otvory k vrtání.
3. Vyvrtejte otvory k upevnění a vložte do nich
hmoždinky.
4. Našroubujte na stěnu držák zástrčky 1.
5. Kryt 2 nasaďte zespodu na držák zástrčky 1
a zatlačte směrem nahoru.
