Postavljanje postolja za
punjenje
Postoje dvije mogućnosti pričvršćivanja postolja za
punjenje. Način postavljanja ovisi o vrsti strujnog
kabela (oplašten ili neoplašten).
– Postavljanje bez odstojnika (za oplaštene strujne
kabele): montažna ploča pričvršćuje se izravno
na zid.
– Postavljanje s odstojnikom (za neoplaštene
strujne kabele): montažna ploča pričvršćuje se na
zid s odstojnikom za strujni kabel.

Postavljanje bez odstojnika

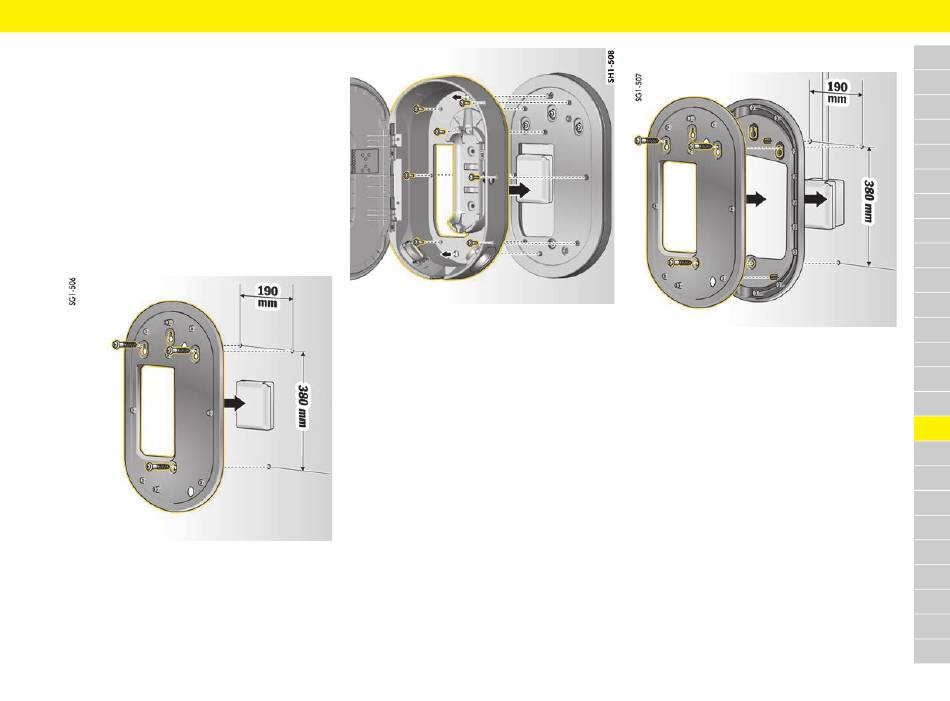

Slika br. 4: Mjere za bušenje
1. Označite provrte za bušenje na zidu.
2. Izbušite provrte za pričvršćivanje i umetnite tiple.
3. Vijcima pričvrstite montažnu ploču na zid.
Slika br. 5: Pričvršćivanje postolja za punjenje vijcima na
montažnu ploču
4. Vijcima pričvrstite postolje za punjenje na
montažnu ploču.

Postavljanje postolja za punjenje

Postavljanje s odstojnikom

Slika br. 6: Mjere za bušenje
1. Označite provrte za bušenje na zidu.
2. Izbušite provrte za pričvršćivanje i umetnite tiple.
3. Vijcima pričvrstite montažnu ploču i odstojnik
na zid.
