Laadimisdoki paigaldamine

3. Suruge seinapaigaldis 2 eestpoolt
DE
kaablijuhikusse 1.
EN
4. Kinnitage seinapaigaldis kruvidega seinale.
FR

Pistikuhoidiku paigaldamine

IT
ES
PT
NL
SV
FI
DA
NO
EL
CZ
HU
PL

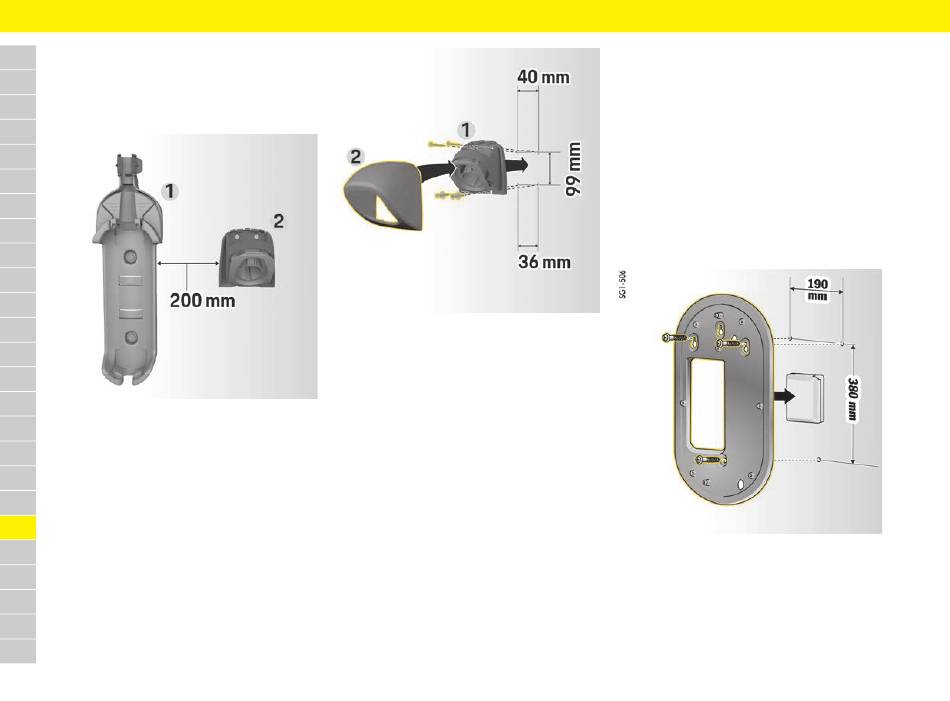

Joonis 2: Seinapaigaldise ja pistikuhoidiku vahekaugus
HR
Pistikuhoidiku paigaldamisel tuleb tagada 200 mm
vahekaugus seinapaigaldisest.
SR
SK
SL
ET
LT
LV
RO
BG
MK
196
Joonis 3: Mõõtmed puurimiseks
1. Võtke pistikuhoidik 1 välja kattest 2.
2. Märkige seinale aukude asukohad.
3. Puurige paigaldusavad ja pange sisse tüüblid.
4. Kruvige pistikuhoidik 1 seinale.
5. Paigutage kate 2 pistikuhoidikule 1 altpoolt ja
suruge ülespoole.
Laadimisdoki paigaldamine
Laadimisdoki kinnitamiseks on kaks võimalust.
Paigaldusvariant oleneb toitekaabli tüübist
(varjamata või varjatud).
– Ilma vahehoidikuta paigaldamine (varjatud
toitekaabli korral). Paigaldusplaat paigaldatakse
otse seinale.
– Vahehoidikuga paigaldamine (varjamata
toitekaabli korral). Paigaldusplaat paigaldatakse
seinale toitekaabli jaoks ettenähtud
vahehoidikuga.

Ilma vahehoidikuta paigaldamine

Joonis 4: Mõõtmed puurimiseks
1. Märkige seinale aukude asukohad.
2. Puurige paigaldusavad ja pange sisse tüüblid.
3. Kinnitage paigaldusplaat kruvidega seinale.
