Paprasto sieninio laikiklio
įrengimas

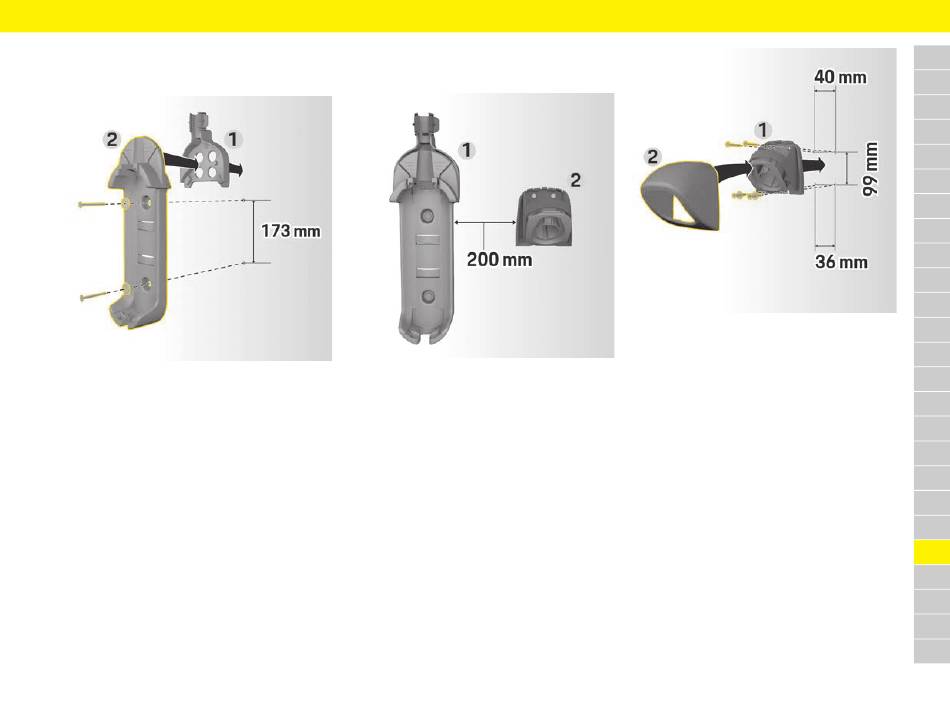

1 pav. Gręžimo matmenys
1. Pažymėkite skyles sienoje.
2. Išgręžkite įrengimo skyles ir įkiškite sienų kištukus.
3. Spauskite paprastą sieninį laikiklį 2 į laido
kreipiklį 1 iš priekio.
4. Prisukite paprastą sieninį laikiklį prie sienos.
Jungties tvirtinimo elemento
įrengimas
2 pav. Atstumas nuo sieninio laikiklio iki jungties tvirtinimo
elemento
Įrengdami jungties tvirtinimo elementą būtinai
išlaikykite 200 mm atstumą nuo paprasto sieninio
laikiklio.
Paprasto sieninio laikiklio įrengimas
3 pav. Gręžimo matmenys
1. Išimkite jungties tvirtinimo elementą 1 iš
dangtelio 2.
2. Pažymėkite skyles sienoje.
3. Išgręžkite įrengimo skyles ir įkiškite sienų kištukus.
4. Prisukite jungties tvirtinimo elementą 1 prie sienos.
5. Uždėkite dangtelį 2 ant jungties tvirtinimo
elemento 1 iš apačios ir stumtelėkite į viršų.
