Instalação do Suporte de
parede básico

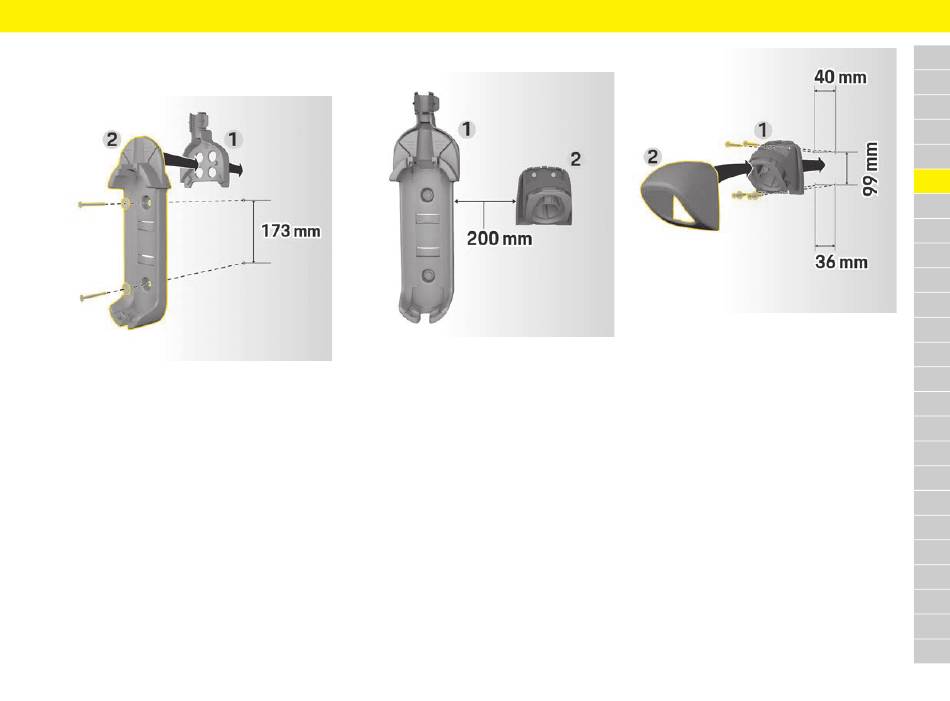

Fig. 1: Dimensões de perfuração
1. Marque os orifícios de perfuração na parede.
2. Fure os orifícios de montagem e introduza as
buchas.
3. Pressione o suporte de parede básico 2 para
a guia do cabo 1 a partir da frente.
4. Aparafuse o suporte de parede básico na parede.

Instalar o Fecho do conector

Fig. 2: Distância entre o suporte de parede e o fixador do
conector
Quando instalar o fecho do conector, mantenha
sempre uma distância de 200 mm do suporte de
parede básico.
Instalação do Suporte de parede básico
Fig. 3: Dimensões de perfuração
1. Retire o fixador do conector 1 da cobertura 2.
2. Marque os orifícios de perfuração na parede.
3. Fure os orifícios de montagem e introduza as
buchas.
4. Aparafuse o fixador do conector 1 à parede.
5. Coloque a cobertura 2 no fixador do conector 1
a partir de baixo e empurre para cima.
