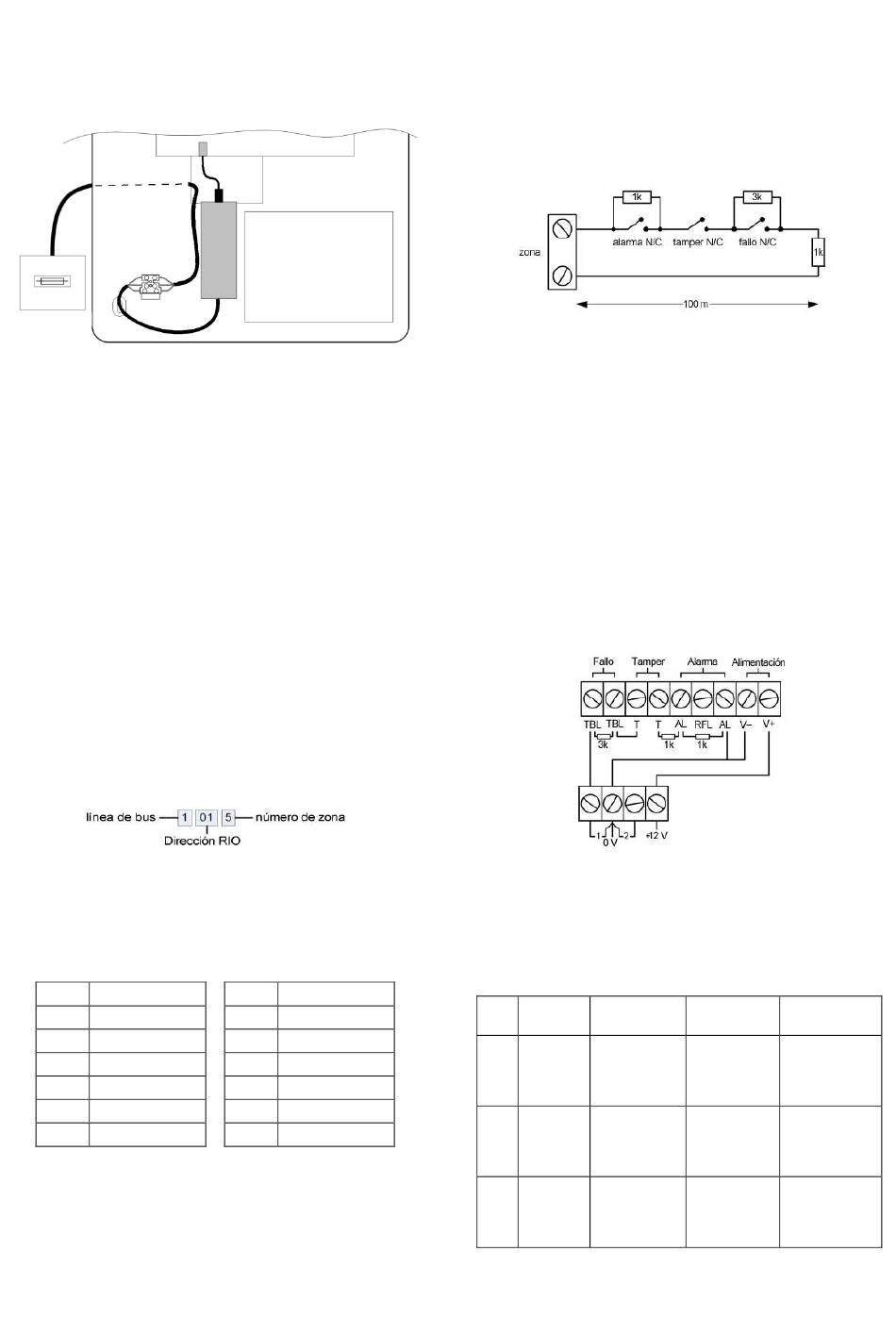

Cableado de alimentación de CA
Conecte la alimentación como se indica a continuación:
Versión de la caja de 17 Ah
Conecte el bloque de terminales a una toma eléctrica con
fusible y fije el cable al panel con una abrazadera de cables.
NO conecte la fuente de alimentación.
Detectores con cables
en zonas
Nota: La información sobre los detectores inalámbricos
se incluye más adelante.
Las zonas son circuitos de entrada individuales y son
completamente programables con el menú Zonas (
En esta sección se describe cómo cambiar la configuración
por defecto de la zona, cómo omitir zonas que no se
utilizan y cómo conectar detectores. La configuración solo
se puede cambiar una vez que se conecta la alimentación
posteriormente en el proceso de instalación.
Direcciones de zonas
El formato de la dirección de zona es:
El rango de direcciones RIO es de 00 a 12, y cada RIO
puede manejar hasta 8 zonas. Las zonas de cámara utilizan
estas direcciones por orden de conexión: 8001, 8011, 8021,
8031 y 8041.
Asigne direcciones a las zonas incorporadas del modo
siguiente:
Zona
Dirección
1
1001 (Final)
2
1002 (Salida)
3
1003 (Intrusión)
4
1004 (Intrusión)
5
1011 (Intrusión)
6
1012 (Intrusión)
Si es necesario, utilice el menú Descriptor (
seleccionar zona ent, 2 ent
Batería
52 ent
Zona
Dirección
7
1013 (Intrusión)
8
1014 (Intrusión)
9
1015 (Intrusión)
10
1016 (Intrusión)
11
1017 (Intrusión)
12
1018 (Intrusión)
52 ent, 1 ent,
) para nombrar las zonas.
Configuración de zonas
La configuración de zonas por defecto es un doble
balanceo de 1 kΩ con supervisión de enmascaramiento
a través de una resistencia de 3 kΩ (valor predefinido 11).
En la siguiente configuración, se genera una función de
enmascaramiento si se señalizan al mismo tiempo una
alarma y un fallo.
1. Omita todas las entradas de zona no utilizadas con una
resistencia de 1 kΩ y prográmelas como LIBRE (18).
2. Si es necesario, vuelva a programar las configuraciones
de las zonas y los valores predefinidos de resistencia
con el menú Resistencia de zona (
3. Si es necesario, personalice cada zona con un valor
predefinido específico mediante el menú Selección
de resistencia (
4. Limite el recorrido del cable de cada zona de modo
que no supere los 500 m de longitud. Para los valores
predefinidos 11 y 12, limite el recorrido del cable para
que no supere los 100 m de longitud.
Conexión del detector:
Conecte los detectores a los terminales de la zona
conforme al siguiente diagrama:
).
Conexión de salidas
Las salidas se direccionan igual que las zonas. Las salidas
incorporadas se muestran en la siguiente tabla:
SAL. Dirección Función
1
1001
2
1002
3
*99
2
51 ent 46 ent
52 ent 1 ent 9 ent
).
Tipo de
salida
Sirenas
Colector
abierto
conmutado
a negativo
Flash
Colector
abierto
conmutado
a negativo
Aviso de
Audio de
entrada/salida
CA para un
altavoz de
16 Ω interno
).
Conexión
Conectar
carga entre
SAL1
y +12 V
Conectar
carga entre
SAL2
y +12 V
Conectar
carga
(8–32 Ω) entre
SAL3 y +12 V
