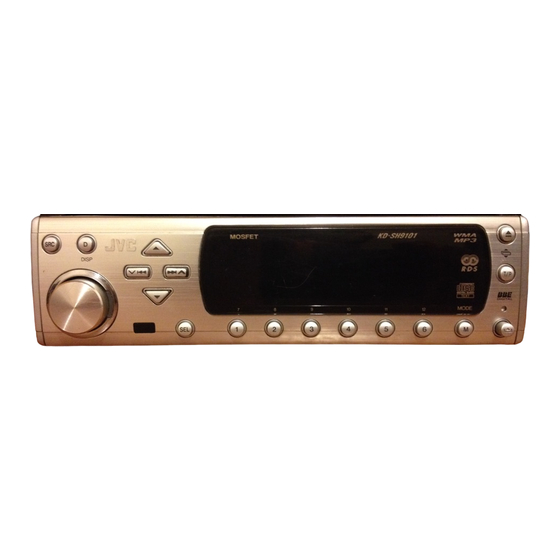

JVC KD-SH9101 Manual De Instalación

KD-SH9101
Manual de instalación/conexión
Manuale d'installazione/collegamento
Instrukcja monta˝u/pod∏àczania przewodów
Руководство по установке/подключению
LVT1005-005A
[E]
ESPAÑOL
• Esta unidad está diseñada para funcionar con 12 V
de CC, con sistemas eléctricos de masa NEGATIVA.
INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)
• La siguiente ilustración muestra una instalación típica. Sin
embargo usted deberá efectuar los ajustes
correspondientes a su automóvil. Si tiene alguna pregunta
o necesita información acerca de las herramientas para
instalación, consulte con su concesionario de JVC de
equipos de audio para automóviles o a una compañía que
suministra tales herramientas.
1
Antes de instalar: Pulse (soltar panel de
control) para separar el panel de control si ya
está unido.
* Cuando se envía de la fábrica, el panel de
control está embalado en el estuche duro.
2
Retire la placa de guarnición.
3
Retire la cubierta después de desenganchar los
retenes de la cubierta.
1 Ponga la unidad vertical.
Nota: Al poner la unidad vertical, tenga
cuidado de no dañar el fusible provisto en la
parte posterior.
2 Inserte las 2 manijas entre la unidad y la
cubierta tal como en la ilustración y
desenganche los retenes de la cubierta.
3 Retire la cubierta.
Nota: Después de instalar la unidad, asegúrese
de guardar las manijas para uso futuro.
4
Instale la cubierta en el tablero de instrumentos.
* Después de que la cubierta esté
correctamente instalada en el tablero de
instrumentos, doble las lengüetas
correspondientes para sostener la cubierta
firmemente en su lugar, tal como se muestra.
5
Fije el perno de montaje en la parte trasera del
cuerpo de la unidad y coloque el cojín de goma
sobre el extremo del perno.
6
Realice las conexiones eléctricas requeridas.
7
Deslice la unidad dentro de la cubierta hasta
que quede trabada.
8
Coloque la placa de guarnición.
9
Coloque el panel de control.
1
Panel de control
Panello di comando
Przedni panel
Панель управления
2
Placa de guarnición
Piastra di finitura
Przednia cz´Êç obudowy
Декоративную панель
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente
conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a
masa?
* ¿Están los terminales "–" de los altavoces L y R
conectados a una masa común?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales "–" de los altavoces L y R
conectados a una masa común?
D Conexión al control remoto del volante de dirección / Collegamento al telecomando sul volante / Pod∏àczanie do pilota zdalnego sterowania w
kierownicy / Подключение к рулевому пульту дистанционного управления
Si su vehículo está equipado con control remoto en el volante de dirección, podrá hacer funcionar este receptor utilizando
dicho control. Para ello, se requiere un adaptador para control remoto OE de JVC (no suministrado) que corresponda con su
vehículo. Para mayor información, consulte con su concesionario car audio de JVC.
Se l'automobile è dotata di telecomando da volante, è possibile controllare le funzionalitë del presente ricevitore per mezzo del
telecomando. È necessario utilizzare un adattatore OE per telecomando di JVC (non in dotazione) corrispondente all'automobile in
questione. Per ulteriori informazioni consultare il rivenditore JVC car audio di fiducia.
JeÊli posiadany samochód jest wyposa˝ony w pilota zdalnego sterowania w kierownicy, mo˝na go u˝yç do obs∏ugi
radioodtwarzacza. Niezb´dne jest jednak zastosowanie adaptera sygna∏u zdalnego sterowania z kierownicy (nie wchodzi
w sk∏ad zestawu) marki JVC, dopasowanego do posiadanego samochodu. Aby uzyskaç wi´cej informacji, skontaktuj si´ z
dystrybutorem produktów samochodowych JVC.
Если автомобиль оборудован рулевым пультом дистанционного управления, его можно использовать для
управления данным устройством. Для этого необходим адаптер рулевого пульта дистанционного управления (не
поставляется), подходящий для Вашего автомобиля. За более подробной информацией обратитесь к поставщику
автомобильных аудиосистем компании JVC.
ITALIANO
• L'apparecchio è destinato a funzionare su impianti
elettrici da 12 V c.c., con massa NEGATIVA.
INSTALLAZIONE (MONTAGGIO
SUL CRUSCOTTO)
• La figura che segue rappresenta un'installazione
tipica. Naturalmente, sono possibili adattamenti in
funzione del tipo di vettura. Per eventuali
chiarimenti in merito ai kit d'installazione, rivolgersi
al locale rivenditore car audio JVC o a negozi
analoghi.
1
Operazioni preliminari al montaggio: Premere
(sgancio del pannello di comando) per
staccare il pannello di comando (se già inserito).
* Di fabbrica, il pannello di comando viene fornito
in contenitore rigido.
2
Togliere la piastra di finitura.
3
Togliere la protezione dopo aver sganciato i
relativi blocchi.
1 Posizionare l'apparecchio.
Nota: Nel posizionare l'apparecchio, fare
attenzione a non danneggiare il fusibile sul
posteriore.
2 Inserire le 2 maniglie tra l'apparecchio e la
protezione, come illustrato per sganciare i
blocchi.
3 Togliere la protezione.
Nota: Una volta ultimate le operazioni
d'installazione, conservare le maniglie per uso
futuro.
4
Installare la protezione nel cruscotto.
* Verificare la correttezza dell'installazione della
protezione nel cruscotto, quindi piegare le
linguette che tengono in posto la protezione,
come illustrato.
5
Fissare il bullone di montaggio sul retro
dell'apparecchio e collocare il gommino
sull'estremità del bullone stesso.
6
Eseguire i necessari collegamenti elettrici.
7
Far scorrere l'apparecchio nella protezione finché
non risulta bloccato.
8
Fissare la piastra di rifinitura.
9
Inserire il pannello di comando.
3
Manija
Maniglia
Uchwyt
Рычаг
Ranura
Feritoia
Szczelina
Отверстие
Fusible
Fusibile
Bezpiecznik
Предохранитель
Placa de bloqueo
Piastra di bloccaggio
Zatrzask blokujàcy
Фиксирующая панель
RICERCA GUASTI
• Il fusibile brucia.
* I fili rossi e neri sono stati collegati correttamente?
• Non si riesce ad accendere l'apparecchio.
* Il filo giallo è stato collegato?
• Non esce alcun suono dalle casse.
* Il filo di uscita delle casse è stato protetto contro i
cortocircuiti?
• Suono distorto.
* Il filo di uscita delle casse è collegato a terra?
* I terminali "–" delle casse di sinistra e destra sono
stati collegati a terra in comune?
• L'apparecchio si surriscalda.
* Il filo di uscita delle casse è collegato a terra?
* I terminali "–" delle casse di sinistra e destra sono
stati collegati a terra in comune?
POLSKI
• Urzàdzenie przystosowane jest do zasilania pràdem
sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.
MONTA˚ (W DESCE
ROZDZIELCZEJ)
• Na poni˝szym rysunku przedstawiono typowy sposób
monta˝u. W odniesieniu do poszczególnych typów
samochodów nale˝y jednak odpowiednio skorygowaç
sposób monta˝u. Odpowiedzi na wszelkie pytania i
innych informacji na temat zestawów monta˝owych
udzieli przedstawiciel JVC IN-CAR
ENTERTAINMENT lub firma dostarczajàca zestawy.
1
Przed rozpocz´ciem monta˝u: NaciÊnij przycisk
(zwolnienie przedniego panelu), aby zdjàç
panel, jeÊli zosta∏ za∏o˝ony.
* Fabrycznie przedni panel umieszczany jest w
futerale.
2
Zdejmij przednià cz´Êç obudowy.
3
Odblokuj zatrzaski i zdejmij kieszeƒ.
1 Ustaw urzàdzenie pionowo.
Uwaga: Stawiajàc urzàdzenie pionowo nale˝y
uwa˝aç, aby nie uszkodziç umieszczonego z
ty∏u bezpiecznika.
2 Wsuƒ 2 uchwyty pomi´dzy obudow´
urzàdzenia a kieszeƒ zgodnie z rysunkiem,
aby odblokowaç zatrzaski kieszeni.
3 Zdejmij kieszeƒ.
Uwaga: Uchwyty nale˝y zachowaç do
wykorzystania w przysz∏oÊci, po zamontowaniu
urzàdzenia.
4
Zamontuj kieszeƒ w desce rozdzielczej.
* Po w∏aÊciwym umieszczeniu kieszeni w desce
rozdzielczej zegnij odpowiednie blaszki, aby
umocowaç jà solidnie zgodnie z rysunkiem.
5
Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy
urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego
zakoƒczenie.
6
Wykonaj niezb´dne po∏àczenia elektryczne.
7
Wsuƒ urzàdzenie do kieszeni, a˝ zostanie
zablokowane.
8
Za∏ó˝ przednià cz´Êç obudowy.
9
Za∏ó˝ przedni panel.
Cojín de goma
Gommino
Gumowa nasadka
Резиновый чехол
Cubierta
Protezione
Kieszeƒ
7
Муфта
8
Cubierta
Protezione
9
Kieszeƒ
Муфта
Panel de control
Panello di comando
Placa de guarnición
Przedni panel
Piastra di finitura
Панель управления
Przednia cz´Êç obudowy
Декоративную панель
ROZWIÑZYWANIE PROBLEMÓW
• Bezpiecznik przepala si´.
* Czy czerwony i czarny przewód pod∏àczono
w∏aÊciwie?
• Nie mo˝na w∏àczyç zasilania.
* Czy pod∏àczono ˝ó∏ty przewód?
• Z g∏oÊników nie dochodzi ˝aden dêwi´k.
* Czy na przewodzie g∏oÊnikowym nie ma zwarcia?
• Dêwi´k jest zniekszta∏cony.
* Czy przewód g∏oÊnikowy jest uziemiony?
* Czy styki "–" terminals g∏oÊnika lewego i prawego
sà razem uziemione?
• Urzàdzenie silnie si´ nagrzewa.
* Czy przewód g∏oÊnikowy jest uziemiony?
* Czy styki "–" terminals g∏oÊnika lewego i prawego
sà razem uziemione?
Entrada del control remoto del
volante de dirección
Ingresso telecomando volante
WejÊcie sygna∏u zdalnego
sterowania z kierownicy
Вход рулевого пульта
дистанционного управления
KD-SH9101
Control remoto del volante de dirección (equipado en el vehículo)
Telecomando volante (in dotazione con l'automobile)
Pilot zdalnego sterowania w kierownicy (wyposa˝enie samochodu)
Рулевой пульт дистанционного управления (устанавливаемый в автомобиле)
1
V
J C
РУССКИЙ
• Это устройство разработано для эксплуатации на
12 В постоянного напряжения с минусом на массе.
УСТАНОВКА (УСТАНОВКА
В ПРИБОРНУЮ ПАНЕЛЬ)
• На следующих иллюстрациях показана типовая
установка. Тем не менее, Вы должны сделать
поправки в соответствии с типом Вашего
автомобиля. Если у Вас есть какие-либо вопросы,
касающиеся установки, обратитесь к Вашему дилеру
JVC IN-CAR ENTERTAINMENT или в компанию,
поставляющую соответствующие принадлежности.
1
Перед установкой: Нажмите кнопку
(кнопка освобождения панели управления)
для отсоединения панели управления, если
она уже прикреплена.
* При отправке с завода панель управления
упакована в твердую коробку.
2
Удалите декоративную панель.
3
Удалите муфту после освобождения запоров
муфты.
1 Установите устройство.
Примечание: Устанавливайте устройство
таким образом, чтобы не повредить
предохранитель, расположенный сзади.
2 Вставьте два рычага между устройством и
муфтой, как показано на рисунке, для
освобождения запоров муфты.
3 Удалите муфту.
Примечание: После установки устройства
сохраните рычаги для использования в будущем.
4
Установите муфту в приборную панель.
* После установки муфты в приборную
панель согните соответствующие зубцы для
фиксации муфты, как показано на рисунке.
5
Затяните Крепежный болт на задней части
корпуса устройства и наденьте резиновый
чехол на конец болта.
6
Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции.
7
Задвиньте устройство в муфту до упора.
8
Установите декоративную панель.
9
Прикрепите панель управления.
Tablero de instrumentos
Cruscotto
Deska rozdzielcza
1 8
Приборная панель
4
m
m
4
5 3
m
m
5
Perno de montaje
Bullone di montaggio
Wkr´t mocujàcy
Крепежный болт
6
4
* Véase "CONEXIONES ELECTRICAS".
Vedere "COLLEGAMENTI ELETTRICI".
Patrz "PO¸ÑCZENIA ELEKTRYCZNE".
Смотрите "ЭЛЕКТРИЧЕСКИЕ
ПОДКЛЮЧЕНИЯ" .
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
• Сработал предохранитель.
* Правильно ли подключены черный и красный
провода?
• Питание не включается.
* Подключен ли желтый провод?
• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода
громкоговорителей?
• Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы "–" правого (R) и левого
(L) громкоговорителей?
• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы "–" правого (R) и левого
(L) громкоговорителей?
Adaptador para control remoto OE (no suministrado)
Adattatore OE per telecomando (non in dotazione)
Adapter sygna∏u zdalnego sterowania z
kierownicy (nie wchodzi w sk∏ad zestawu)
Адаптер рулевого пульта дистанционного
управления (не поставляется)
0303MNMMDWJEIN
SP, IT, PO, RU
