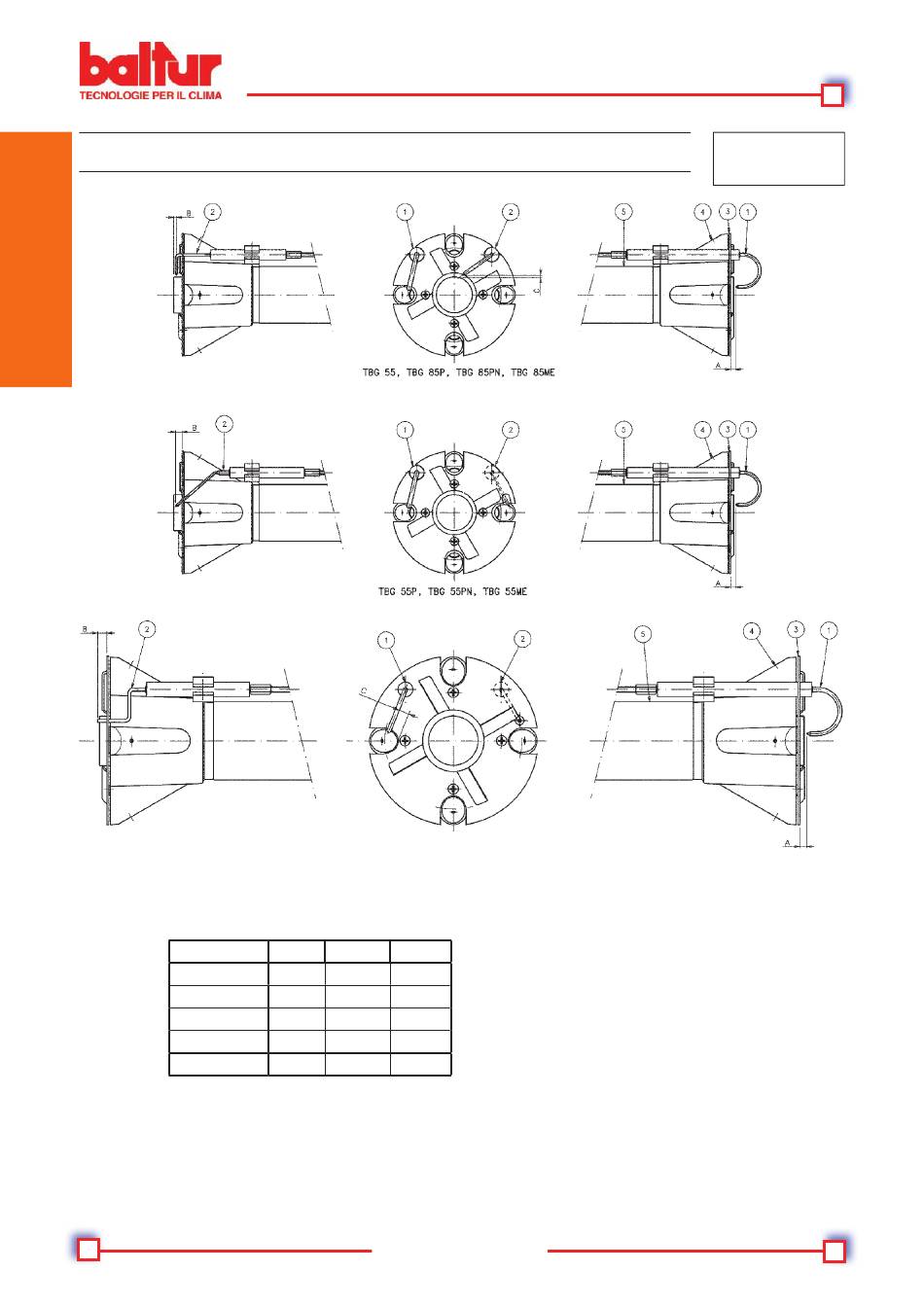

СХЕМА РЕГУЛИРОВКИ ЭЛЕКТРОДОВ/ЗОНДА ИОНИЗАЦИИ
Р
У
С
С
К
И
Й
Модель
TBG 55ME
TBG 85ME
TBG 120ME
TBG 150ME
TBG 210ME
TBG 120P, TBG 120PN, TBG 120ME, TBG 150P, TBG 150PN, TBG 150ME,
TBG 210P, TBG 210PN, TBG 210ME
A B C
5 6÷7 -
5 3 3
5 5 -
15 5 6
5 5 -
12 / 24
0006081083_200705
Обозначения:
1- Электрод ионизации
2 - Электрод розжига
3- Диск пламени
4- Смеситель
5- Подводящая труба газа
N° 0002934691
ИСПР. 25/01/06
