Volver a atornillar la tobera portacorriente (50) asegurándose
de que el diámetro del orificio sea igual al hilo utilizado.
Insertar la tobera gas cónica de soldadura (51) girándola
siempre en el sentido de las agujas del reloj.
4.1 CONEXION DEL TUBO DE GAS
La bombona de gas debe ser dotada de un reductor de
• • • • •
presión y de un flujómetro.
Si la bombona estuviese colocada en la plataforma porta
• • • • •
bombona de la máquina, deberá estar sujeta con la cadena
correspondiente y ser de dimensiones tales que no
comprometan la estabilidad de la máquina.
Sólo después de haber colocado la bombona, conectar el
• • • • •
tubo de gas que sale de la parte posterior de la máquina al
reductor de presión.
Abrir la bombona del gas y regular el flujómetro a
• • • • •
aproximadamente 8/10 l./min.
ATENCION: Controlar que el gas usado sea compatible con
el material por soldar.
4.2 NOTAS GENERALES
Antes del uso de esta soldadora leer atentamente las normas
CEI 26/9 o también CENELEC HD 407 y CEI 26/11 o también
CENELEC HD 433. Además verificar la integridad del
aislamiento de los cables, sea de la antorcha como del cable
de tierra.
5. SOLDADURA
5.1 SOLDADURA DEL ACERO SUAVE
5.1.1 Con protección de gas
Para las soldaduras de acero suave, se puede utilizar
ARGON 75% + CO2 25% o incluso CO2 100%.

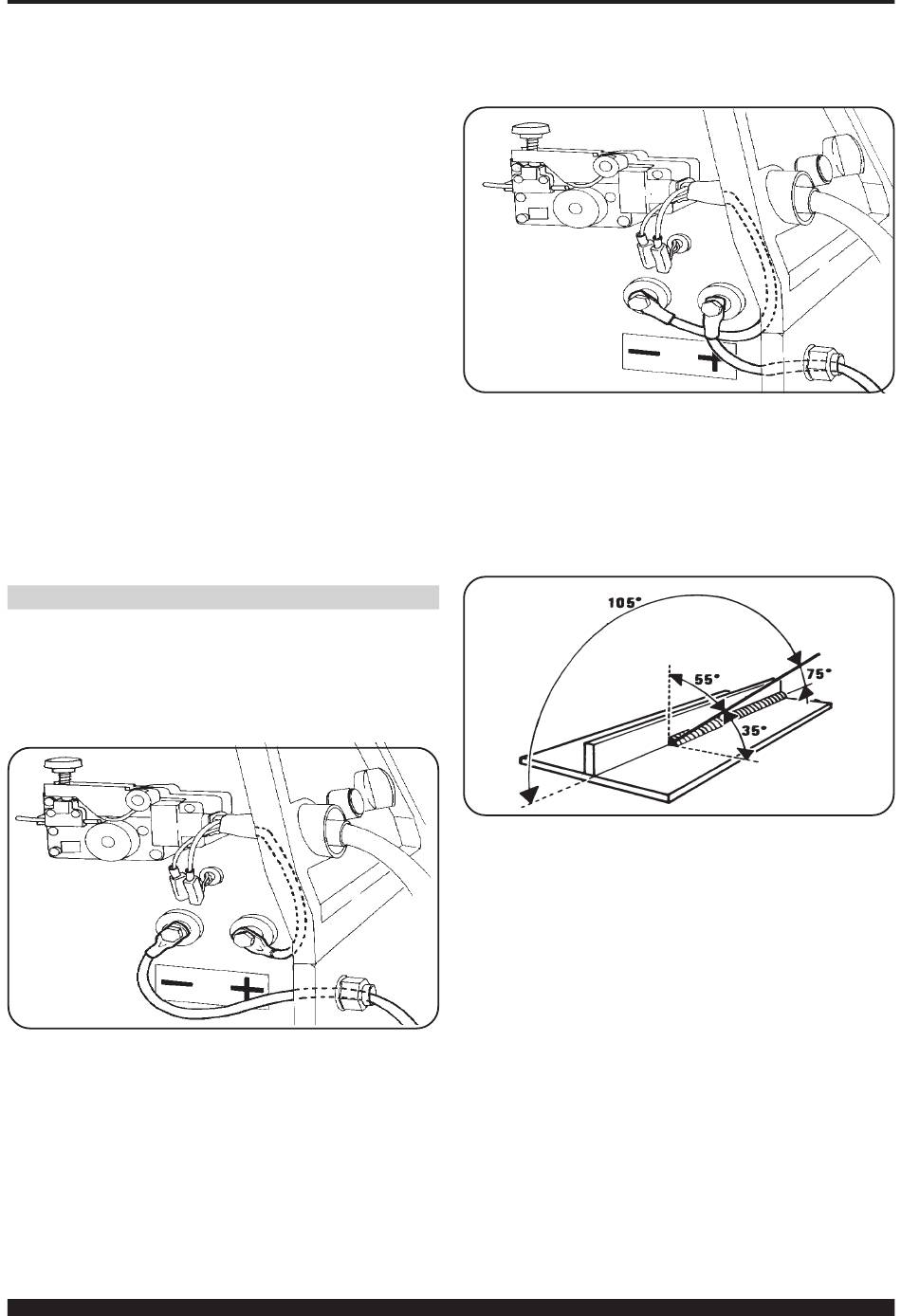

Conectar los cables como se indica en la figura 4.
Fig.4
Elegir la corriente de soldadura mediante la empuñadura del
conmutador giratorio (24).
Acercarse al punto de soldadura y presionar el pulsador de la
antorcha (16).
Mover la empuñadura del potenciómetro (53) hasta obtener
una soldadura con un ruido constante y continuo.
Con la velocidad demasiado elevada, el hilo tiende a tropezar
con la pieza haciendo rebotar la antorcha; con una velocidad
demasiado baja el hilo se funde a gotas intermitentes o el arco
no permanece encendido.
Acabada la soldadura, apagar la máquina y cerrar la bombona
del gas.
Para la inclinación adecuada de soldadura ver la figura 6.
5.1.2 Sin protección de gas
Conectar los cables como se indica en la figura 5.
Si se utilizase sólo hilo animado 0,9 - 1.2, responderán a la
Fig. 5
norma AWS AS.20 E71 TII o E71 TGS, adapto al utilizo sin
protección gaseosa.
Conectar la pinza del cable de tierra a la pieza por soldar.
Después de haber conectado los cables seguir las mismas
instrucciones ilustradas en el párrafo 5.1.1.
NOTA: para obtener soldaduras empalmadas y bien protegidas
siempre de derecha a izquierda y de arriba hacia abajo.
Para la inclinación adecuada de soldadura ver la figura 6.
5.2 SOLDADURA DEL ALUMINIO
La soldadora debe ser predispuesta como para la soldadura
del acero suave con protección de gas, aplicando las
siguientes variantes:
- ARGON 100% como gas de protección para la soldadura.
- Un cordón de soldadura de composición adecuada al
material base por soldar.
- Para soldar ALLUMAN hilo 3 + 5% silicio.
- Para soldar ANTICORODAL hilo 3 + 5% silicio.
- Para soldadura PERALUMAN hilo 5% magnesio.
- Para soldadura ERGAL hilo 5% magnesio.
Utilizar muelas y cepillos metálicos especifica para el aluminio
sin usarlos jamás con otros materiales.
RECUERDEN que la limpieza es calidad
Las bobinas de hilo deben ser conservadas dentro de
bolsas de nilón con un deshumidificador.
Para la adecuada inclinación de soldadura ver la figura 6.
5.3 SOLDADURA DEL ACERO INOXIDABLE
La soldadora debe ser predispuesta como para la soldadura
del acero suave con protección de gas aplicando las
siguientes variantes:
Fig.6
29
