5.4.5.1 Procedimiento de instalación del ventilador redundante - bastidor 1
5-8 (14)
Tenga en cuenta el tamaño y el peso de los componentes si prevé subirlos
encima del accionamiento.
Los componentes del ventilador se pueden elevar con la ayuda de una
carretilla elevadora de horquilla o una grúa.
1
Retire la cubierta y el ventilador del conjunto de ventilador redun-
dante.
.

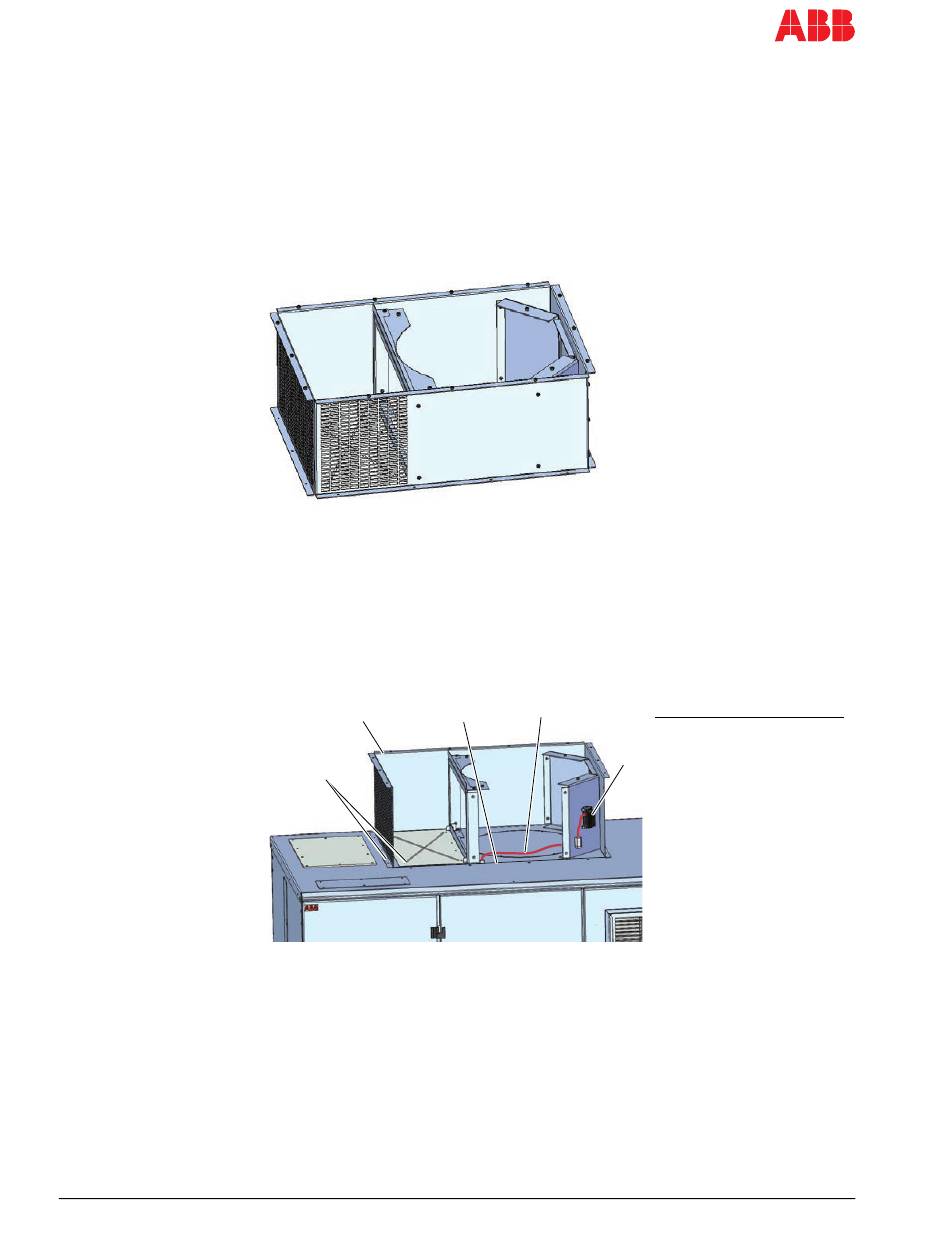

Figura 5-6 - Bastidor 1 Caja del ventilador redundante
2
Retire la placa de cubierta del orificio del ventilador o la caja de salida
del ventilador (si está instalada) encima del accionamiento.
3
Suba la caja vacía del ventilador redundante encima del
accionamiento y oriéntela correctamente, prestando atención a no
dañar la junta de estanqueidad.
.
1
3
Figura 5-7 - Bastidor 1 Instalación del ventilador redundante
4
Fije la unidad de ventilación con la ayuda de los tornillos
suministrados. Los agujeros pretaladrados (ver Figura 5-7 - Bastidor
1) están equipados con tuercas de presión en la parte inferior.
5
Utilice la regleta de bornes para las conexiones de cables del
accionamiento.
2UEA001270 Rev. F
4
2
5
Leyenda
1
Carcasa del venti-
lador redundante
2
Junta de estan-
queidad
3
Agujeros pretala-
drados
4
Cableado del
ventilador redun-
dante del acciona-
miento
