6. Вставьте самонарезающие винты ST4 размером 30 мм в предохранительные
отверстия и крепко затяните их, чтобы обеспечить надежную фиксацию
вытяжки. Примечание: на задней панели расположены два

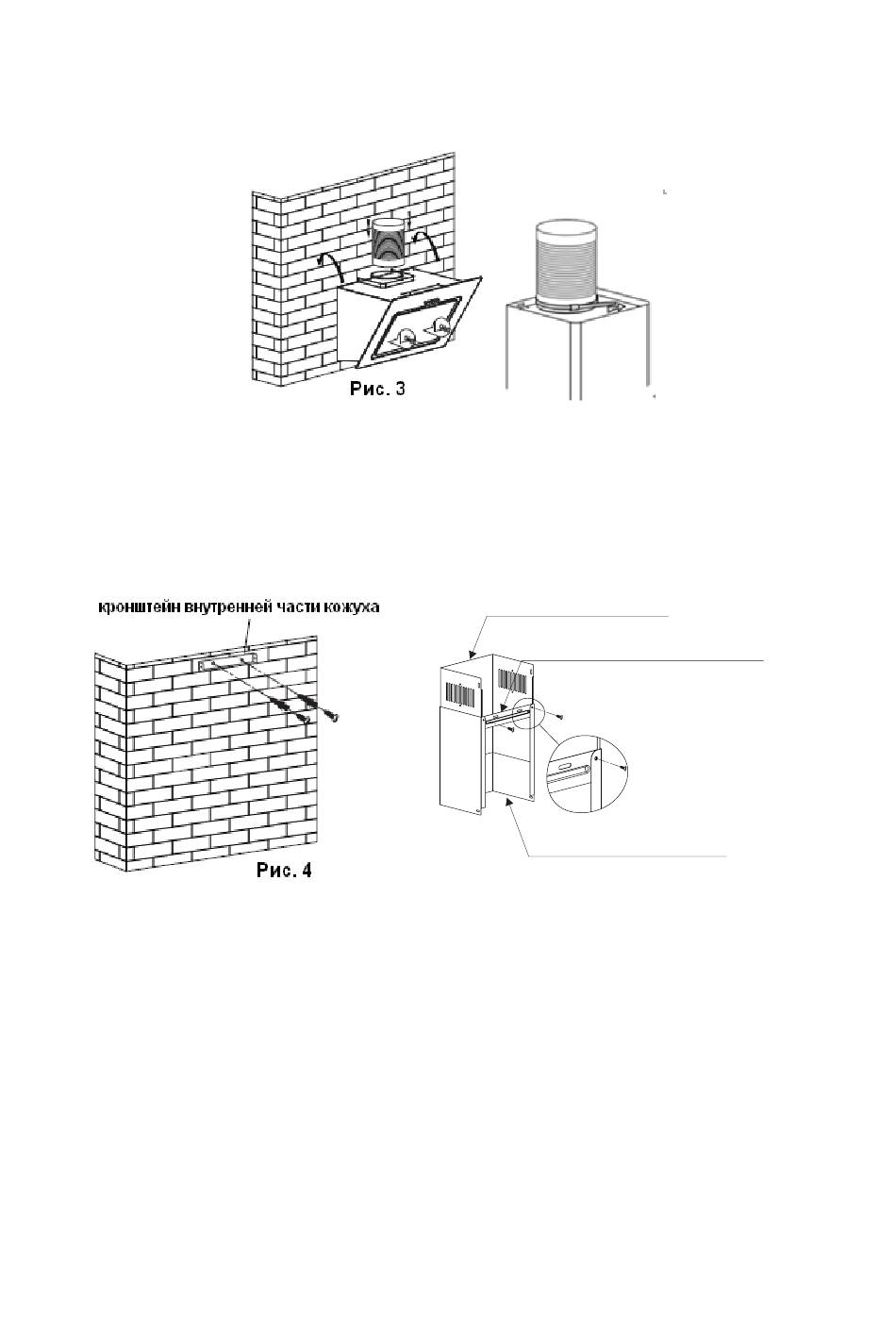

предохранительных вентиляционных отверстия диаметром 6 мм. См. рис. 3.
7. Подсоедините воздуховод к выходному отверстию, как показано на рис. 3.
Зафиксируйте его на выходном отверстии с помощью стяжного хомута, затем
приподнимите и выведите через отверстие в стене. Обратите внимание на то,
что воздуховод не входит в комплект поставки.
8. Установите кронштейн внутренней части кожуха с помощью винтов ST4
размером 40 мм. См. рис. 4.
9. Оснастите внешнюю и внутреннюю часть кожуха. Установите кронштейн на
внешней части кожуха с помощью 2 винтов ST4 размером 8 мм таким
образом, чтобы движение внутренней части кожуха было свободным. См. рис.
5.
10. Закрепите обе части кожуха на кухонной вытяжке. Используйте 2 винта ST4
размером 8 мм, чтобы закрепить кронштейн внешней части кожуха на
вытяжке, после чего закрепите кронштейн внешней части кожуха на стене с
помощью винтов ST4 размером 40 мм. См. рис. 6.
11. Отрегулируйте высоту внутренней части кожуха согласно расположению
кронштейна внутренней части кожуха и закрепите ее с помощью 2 винтов ST4
размером 8 мм. См. рис. 7.
внутренняя часть кожуха
кронштейн внешней части кожуха
кронштейн внешней части кожуха
Рис. 5
