CONEXIONES ELÉCTRICAS
H250 M40 4

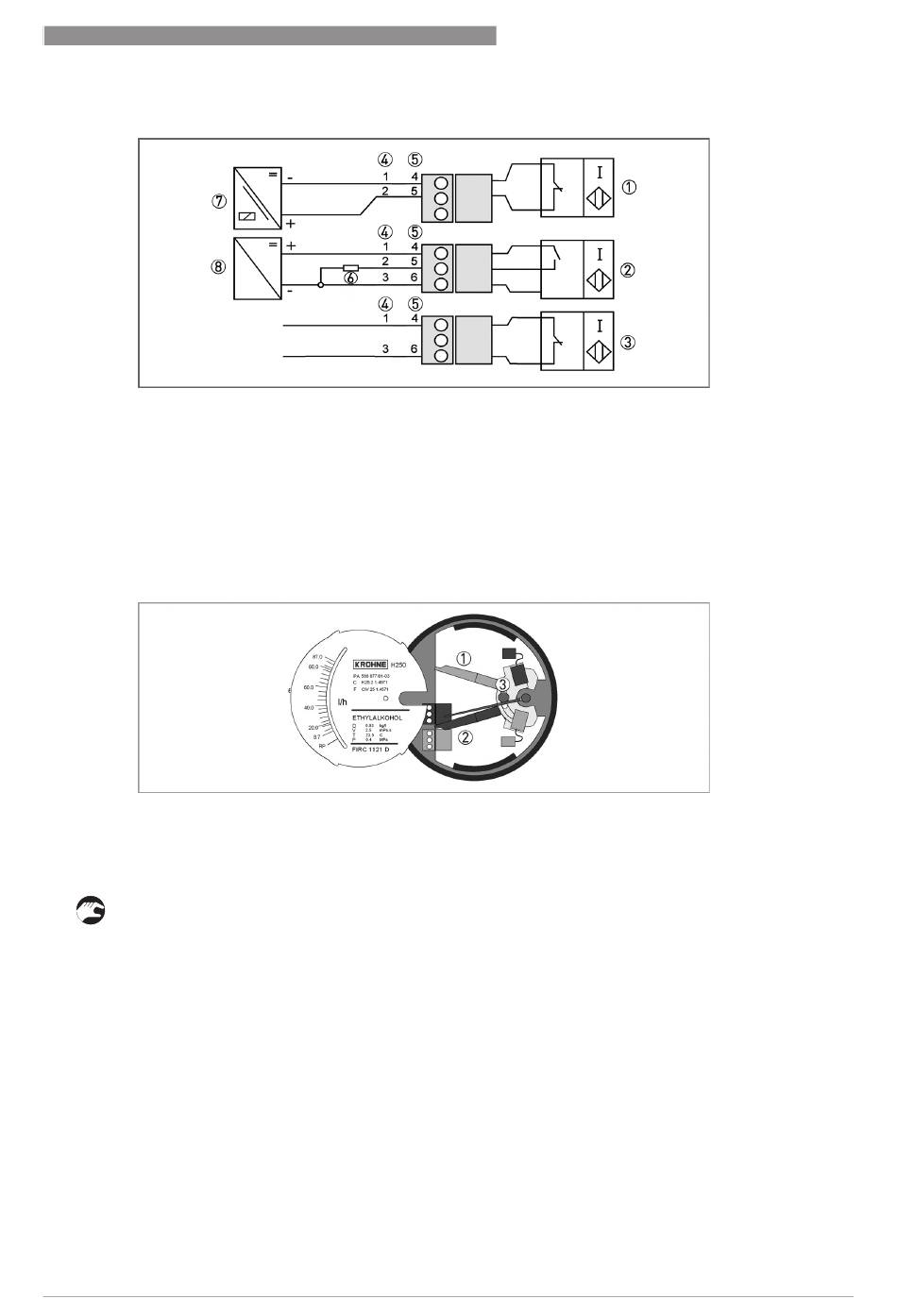

Terminales de conexión de los interruptores limitadores
1 Interruptor limitador a 2 hilos NAMUR
2 Interruptor limitador a 3 hilos
3 Conexión terminal, contacto de mín.
4 Conexión terminal, contacto de máx.
5 Carga a 3 hilos
6 Amplificador de conmutación aislado NAMUR
7 Alimentación a 3 hilos

Ajuste del interruptor limitador

Figura 4-1: Ajustes de los interruptores limitadores
1 Aguja de contacto MÁX
2 Aguja de contacto MÍN
3 Tornillo de bloqueo
El ajuste se ejecuta directamente por medio de las agujas de contacto 1 y 2:
• Deslice lateralmente la escala graduada
• Afloje el tornillo de bloqueo 3 ligeramente
• Vuelva a deslizar la escala graduada hasta el punto de enclavamiento
• Ajuste las agujas de contacto 1 y 2 según el punto de alarma deseado
Una vez efectuado el ajuste: fije las agujas de contacto con el tornillo de bloqueo 3.
