DATOS TÉCNICOS
8
8.3 Tabla Presión/temperatura para la selección de la sonda
Asegúrese de que los transmisores se utilicen dentro de sus propios límites de funcionamiento.
1
300
280
100
60
40
0
-40

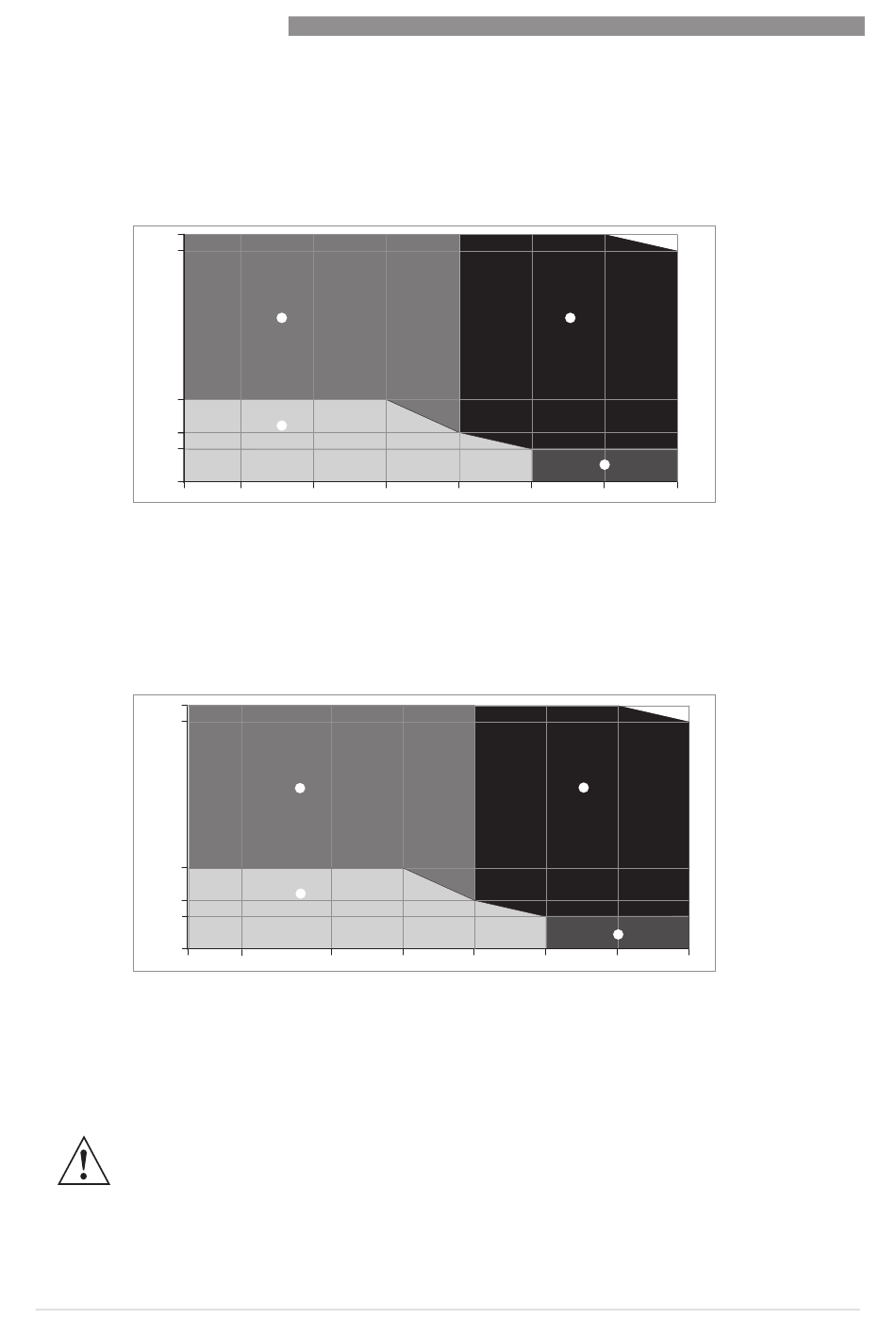

Figura 8-3: Tabla Presión/temperatura para la selección de la sonda
1 Presión de proceso, P
2 Temperatura de la conexión de proceso, T [°C]
3 Todas las sondas
4 Versión Alta Presión (HP) de la sonda mono-cable de Ø2 mm
5 Versión Alta Temperatura/alta presión (HT/HP) de la sonda mono-cable de Ø2 mm
6 Versión Alta Temperatura (HT) de la sonda mono-cable de Ø2 mm
1
4350
4060
1450
870
580
0
-40
Figura 8-4: Tabla presión/temperatura para la selección de la sonda
1 Presión de proceso, P
2 Temperatura de la conexión de proceso, T [°F]
3 Todas las sondas
4 Versión alta presión (HP) de la sonda de mono-cable de Ø0,08 mm
5 Versión alta temperatura/alta presión (HT/HP) de la sonda de mono-cable de Ø0,08 mm
6 Versión alta temperatura (HT) de la sonda de mono-cable de Ø0,08 mm
AVISO!
¡
La temperatura mínima y máxima de la conexión de proceso y la presión mínima y máxima de
proceso dependen asimismo del material de la junta seleccionada. Consulte "Rangos de presión
y temperatura" en la página 19
138
4
3
0 50 100
[barg]
s
4
3
120 210
0
[psig]
s
.
