Requisitos del lugar . . .

Seleccione un área donde el piso sea firme.
No debe instalar otro aparato de encendido con
combustible en el mismo clóset donde se encuentra la
secadora.
La secadora no debe instalarse o colocarse en un área
donde esté expuesta al agua o a la intemperie.
Las patas de nivelación pueden ajustarse desde la parte
interna de la secadora con un destornillador de 1/4 de
B
VISTA FRONTAL
(sin la puerta del clóset)
ÁREA
A
B
C
D
E

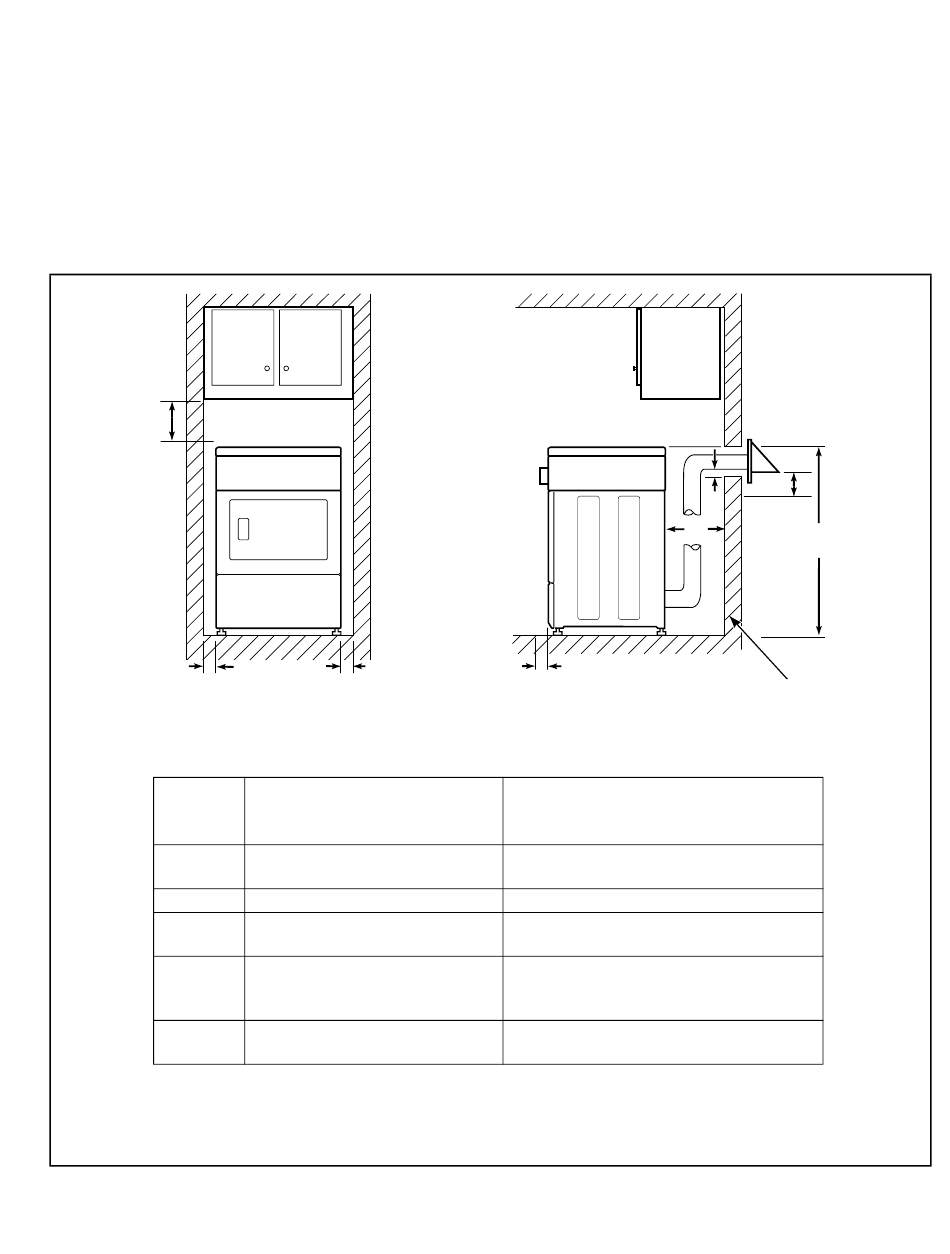

(Se muestran los espacios libres mínimos).
**NOTA: En el caso de instalaciones nuevas, haga el agujero de la parte superior de la pared a 107 cm
(42 plg) por encima del piso, para facilitar la conexión del sistema de ventilación.
505048 (SP)
A
A
DESCRIPCIÓN
Espacio libre a los lados y por la
parte trasera de la secadora
Espacio libre por arriba
Espacio libre por la parte
delantera
Separación entre el ducto de
escape y un material
combustible
Espacio entre la tapa para
intemperie y la tierra
pulgada. Las cuatro patas deben descansar firmemente
sobre el piso, de manera que el peso de la secadora quede
distribuido uniformemente. La secadora no debe cojear.
La secadora necesita un espacio libre suficiente y un
suministro de aire adecuado para un funcionamiento y
ventilación idóneos, y para una instalación y
mantenimiento más fáciles. (El espacio libre mínimo
aparece a continuación).
A
C
VISTA LATERAL
INSTALACIÓN DE UNIDADES
CON GABINETE INCORPORADO
O EN CLÓSET (ver ilustración)
0 cm (0 plg)
30.5 cm (12 plg)
No corresponde
5.1 cm (2 plg)
30.5 cm (12 plg)
E
D
**107 cm
(42")
D366IS3A
PARED
EXTERIOR
DEL ALOJAMIENTO
65
