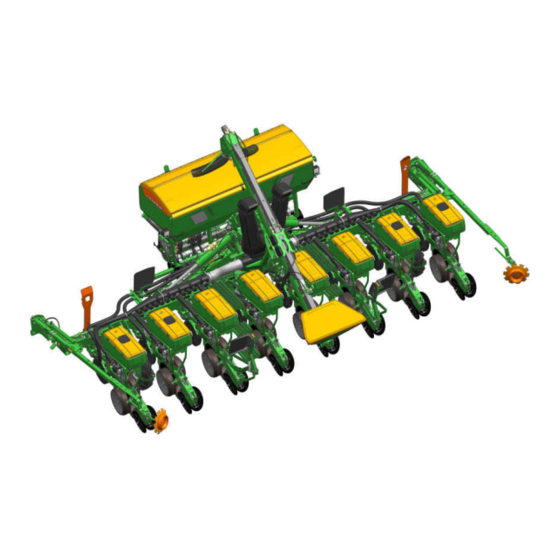

Página 1 Instrucciones de servicio originales Sembradora monograno acoplada Precea 6000-2 Precea 6000-2CC Precea 6000-2FCC SmartLearning www .amazone.de...
Página 2 Anotar aquí los datos de identificación de la máquina. Los datos de identificación se encuentran en la placa de características.
Página 3: Tabla De Contenido
ÍNDICE ÍNDICE 4.5.2 Estructura de los rótulos de 1 Sobre estas instrucciones de advertencia servicio 4.5.3 Descripción de los rótulos de Representaciones utilizadas advertencia 1.1.1 Advertencias y palabras de Placa de características en la indicación máquina 1.1.2 Otras advertencias Turbina de aire comprimido 1.1.3 Indicaciones de manipulación Aclareo del grano...
Página 4: Índice
ÍNDICE 5.4.1 Dosificación de semillas 6.4.4 Llenar el depósito de semillas 5.4.2 Dosificación de abono 6.4.5 Llenar el depósito de abono 5.4.3 Dosificación de microgranulado 6.4.6 Preparar el esparcidor de microgranulado para el uso Rejas 6.4.7 Averiguar parámetro de ajuste 5.5.1 Reja PreTeC 6.4.8...
Página 5 ÍNDICE Calcular la carga útil admisible 8.17 Conservar el árbol de transmisión 193 7 Uso de la máquina 9 Conservación de la máquina Pretornear el aclareo del grano Mantenimiento de la máquina accionado mecánicamente 9.1.1 Plan de mantenimiento Colocar la máquina 9.1.2 Comprobar los discos de corte en Utilizar el sistema hidráulico con...
Página 6 ÍNDICE 9.1.24 Limpiar el dosificador de microgranulado 9.1.25 Ajustar la trampilla de fondo del dosificador de microgranulado 9.1.26 Limpiar el separador 9.1.27 Limpiar el sensor óptico 9.1.28 Comprobar la reja del borrahuellas 9.1.29 Limpiar el cabezal distribuidor 9.1.30 Vaciar el cilindro plegable del acumulador hidráulico Lubricar la máquina 9.2.1...
Página 7: Sobre Estas Instrucciones De Servicio
1 | Sobre estas instrucciones de servicio Sobre estas instrucciones de servicio CMS-T-00000081-D.1 1.1 Representaciones utilizadas CMS-T-005676-C.1 1.1.1 Advertencias y palabras de indicación CMS-T-00002415-A.1 Las advertencias están identificadas mediante una barra vertical con un símbolo triangular de seguridad y una palabra de indicación. Las palabras de indicación "PELIGRO", "ADVERTENCIA"...
Página 8: Otras Advertencias
1 | Sobre estas instrucciones de servicio Representaciones utilizadas 1.1.2 Otras advertencias CMS-T-00002416-A.1 IMPORTANTE Identifica un riesgo de daños en la máquina. OBSERV. MEDIOAMBIENTAL Identifica un riesgo de daños medioambientales. INDICACIÓN Identifica consejos de uso e indicaciones para un uso óptimo. 1.1.3 Indicaciones de manipulación CMS-T-00000473-B.1 Indicaciones de manipulación numeradas...
Página 9: Indicaciones De Manipulación Alternativas
1 | Sobre estas instrucciones de servicio Representaciones utilizadas 1.1.3.2 Indicaciones de manipulación alternativas CMS-T-00000110-B.1 Las indicaciones de manipulación alternativas comienzan con la palabra "o". Ejemplo: 1. Indicación de manipulación 1 o bien Indicación de manipulación alternativa 2. Indicación de manipulación 2 Indicaciones de manipulación con solo una acción CMS-T-005211-C.1 Las indicaciones de manipulación con solo una...
Página 10: Números De Posición En Las Figuras
Postfach 51 unas instrucciones de servicio cada vez de mayor D-49202 Hasbergen facilidad de manejo para el usuario. Envíe sus sugerencias por carta, fax o correo electrónico. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG6967-ES-II | C.1 | 27.09.2021...
Página 11: Seguridad Y Responsabilidad
2 | Seguridad y responsabilidad Seguridad y responsabilidad CMS-T-00007640-A.1 2.1 Indicaciones básicas de seguridad CMS-T-00007641-A.1 2.1.1 Importancia de la instrucciones de servicio CMS-T-00006180-A.1 Tener en cuenta las instrucciones de servicio Las instrucciones de servicio son un documento importante y forman parte de la máquina. Están dirigidas al usuario y contienen indicaciones relevantes para su seguridad.
Página 12: Seguridad Y Responsabilidad Indicaciones Básicas De Seguridad
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.2 Organización de empresa segura CMS-T-00002302-C.1 2.1.2.1 Cualificación del personal CMS-T-00002306-A.1 2.1.2.1.1 Requisitos para todas las personas que trabajen con la máquina CMS-T-00002310-A.1 Si la máquina se utiliza de forma inadecuada, las personas pueden resultar gravemente heridas o morir.
Página 13: Actividad De Ejemplo
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad Los agricultores están familiarizados a fondo con el trabajo con máquinas agrícolas y, si es necesario, instruyen a los ayudantes en el uso de las máquinas agrícolas. Pueden realizar por sí mismos reparaciones sencillas y trabajos de mantenimiento en máquinas agrícolas.
Página 14: Puestos De Trabajo Y Personas Acompañantes
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.2.2 Puestos de trabajo y personas acompañantes CMS-T-00002307-B.1 Personas acompañantes Las personas acompañantes pueden caerse, ser arrolladas y resultar heridas gravemente o morir debido a movimientos de las máquinas. Los objetos proyectados pueden alcanzar y lesionar a las personas acompañantes.
Página 15 2 | Seguridad y responsabilidad Indicaciones básicas de seguridad Riesgo debido a daños en la máquina Los daños en la máquina pueden perjudicar a la seguridad operativa de la máquina y causar accidentes. De este modo, las personas pueden resultar gravemente heridas o morir. Si sospecha o detecta daños, asegure el tractor y la máquina.
Página 16: Equipo De Protección Personal
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.2.4.2 Equipo de protección personal CMS-T-00002316-B.1 Equipo de protección personal El uso de equipos de protección personal es una pieza fundamental en la seguridad. La ausencia de estos equipos o si no son apropiados, aumenta el riesgo de daños a la salud, así...
Página 17: Conocer Y Evitar Riesgos
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.2.4.3 Rótulos de advertencia CMS-T-00002317-B.1 Mantenga legibles los rótulos de advertencia Los rótulos de advertencia de la máquina advierten de riesgos en puntos peligrosos y son un componente importante del equipamiento de seguridad de la máquina.
Página 18: Zonas De Peligro
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.3.2 Zonas de peligro CMS-T-00007643-A.1 Zonas de peligro en la máquina En las zonas de peligro existen los siguientes riesgos esenciales: La máquina y sus útiles de trabajo se mueven en relación al trabajo.
Página 19: Trabajo Y Manejo Seguros Con La Máquina
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.4 Trabajo y manejo seguros con la máquina CMS-T-00002304-H.1 2.1.4.1 Acoplar máquinas CMS-T-00002320-D.1 Acoplar la máquina al tractor Si se acopla la máquina al tractor de forma defectuosa, se originan riesgos que podrían causar graves accidentes.
Página 20: Seguridad Vial
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.4.2 Seguridad vial CMS-T-00002321-D.1 Riesgos al conducir por la calzada y el campo Las máquinas acopladas o remolcadas por el tractor así como los contrapesos delanteros o traseros influyen sobre el comportamiento de marcha, así...
Página 21 2 | Seguridad y responsabilidad Indicaciones básicas de seguridad Peligro de accidentes durante el desplazamiento por carretera debido a movimientos laterales descontrolados de la máquina Bloquee los brazos inferiores del tractor para el desplazamiento. Preparación de la máquina para el desplazamiento por carretera Si la máquina no está...
Página 22: Mantenimiento Seguro Y Modificación
Deje que un taller cualificado compruebe las modificaciones y ampliaciones estructurales. Para conservar la validez de la homologación nacional e internacional, asegúrese de que el taller especializado solo utiliza los equipamientos, recambios y equipos especiales autorizados por AMAZONE. MG6967-ES-II | C.1 | 27.09.2021...
Página 23: Trabajos En La Máquina
2 | Seguridad y responsabilidad Indicaciones básicas de seguridad 2.1.5.2 Trabajos en la máquina CMS-T-00002323-C.1 Trabaje sólo en la máquina parada Si la máquina no está parada, las piezas pueden moverse accidentalmente o la máquina puede ponerse en movimiento. De este modo, las personas pueden resultar gravemente heridas o morir.
Página 24 2 | Seguridad y responsabilidad Indicaciones básicas de seguridad Trabajos de mantenimiento Unos trabajos de mantenimiento inadecuados, en particular en componentes relevantes para la seguridad, ponen en peligro la seguridad operativa. De este modo, podrían producirse accidentes y las personas resultar gravemente heridas o morir.
Página 25 2 | Seguridad y responsabilidad Indicaciones básicas de seguridad Piezas de máquina elevadas Las piezas de máquina elevadas pueden descender involuntariamente y aplastar o matar personas. No permanezca debajo de piezas de máquina elevadas. Si debe realizar trabajos en o bajo piezas de máquina elevadas, baje las piezas de máquina o asegúrelas con un dispositivo de apoyo mecánico o...
Página 26: Combustibles Inapropiados
Indicaciones básicas de seguridad 2.1.5.3 Combustibles CMS-T-00002324-C.1 Combustibles inapropiados Los combustibles que no reúnan los requisitos de AMAZONE, pueden causar daños en la máquina, además de accidentes. Utilice únicamente combustibles que cumplan los requisitos en los datos técnicos. 2.1.5.4 Equipamientos especiales y recambios CMS-T-00002325-B.1...
Página 27: Rutinas De Seguridad
2 | Seguridad y responsabilidad Rutinas de seguridad 2.2 Rutinas de seguridad CMS-T-00002300-C.1 Asegurar el tractor y la máquina Si el tractor y la máquina no están asegurados contra el arranque involuntario y el desplazamiento, ambos podrían ponerse en movimiento de forma incontrolada y arrollar, aplastar o matar a personas.
Página 28 2 | Seguridad y responsabilidad Rutinas de seguridad Mantener operativos los dispositivos de protección Si faltan, están dañados, defectuosos o desmontados los dispositivos de protección, las piezas de máquina pueden lesionar gravemente o matar a personas. Comprobar como mínimo una vez al día si la máquina presenta daños, el correcto montaje y la capacidad funcional de los dispositivos de protección.
Página 29: Ascenso Y Descenso
2 | Seguridad y responsabilidad Rutinas de seguridad Ascenso y descenso Debido a un comportamiento negligente al subir o bajar, las personas pueden caerse de la escalera. Las personas que suban a la máquina por medios distintos a la escalera prevista, pueden resbalar, caerse y herirse gravemente.
Página 30: Uso Conforme A Lo Previsto
3 | Uso conforme a lo previsto Uso conforme a lo previsto CMS-T-00002353-A.1 La máquina ha sido construida exclusivamente para uso profesional de acuerdo a las reglas de las prácticas agrícolas para la dispersión precisa de semillas. La máquina es apropiada y está prevista para la dispersión precisa de diferentes semillas.
Página 31 3 | Uso conforme a lo previsto Se pueden solicitar a AMAZONE más indicaciones sobre el uso previsto para caso especiales. Cualquier uso diferente al uso previsto está prohibido y no se considera conforme al uso previsto. El fabricante no asumirá ninguna responsabilidad por daños resultantes de un uso...
Página 32: Descripción Del Producto
4 | Descripción del producto Descripción del producto CMS-T-00005533-C.1 4.1 Máquina en la vista general CMS-T-00005539-A.1 CMS-I-00004140 Precea 6000-2CC Unidad de siembra SmartCenter Iluminación e identificación para el Depósito de abono desplazamiento en carretera Turbina de aire comprimido Pasarela de carga Cestas aspirantes Tren de rodaje, inercia 10 Alumbrado de trabajo...
Página 33 4 | Descripción del producto Máquina en la vista general CMS-I-00004139 Precea 6000-2CC Reja de abono Perchero de mangueras Iluminación e identificación para el Depósito para apoyos de la máquina y otros desplazamiento en carretera medios auxiliares Compartimento para cubo plegable y báscula Disco trazador Borrahuellas Sinfín de llenado de abono...
Página 34 4 | Descripción del producto Máquina en la vista general CMS-I-00003966 Precea 6000-2FCC Depósito para apoyos de la máquina y otros Pata de apoyo medios auxiliares Bastidor de montaje de 3 puntos Tren de rodaje, avance Bastidor plegable Borrahuellas Iluminación e identificación para el Perchero de mangueras desplazamiento en carretera Contrapesado del bastidor...
Página 35: Función De La Máquina
4 | Descripción del producto Función de la máquina CMS-I-00003967 Precea 6000-2FCC Unidad de siembra Seguro de transporte Iluminación e identificación para el Turbina de aire comprimido desplazamiento en carretera Cabezal distribuidor Reja de abono Cestas aspirantes Disco trazador 4.2 Función de la máquina CMS-T-00005719-B.1 En la versión básica la máquina consta de un bastidor con un tren de rodaje propio, una turbina...
Página 36: Equipamientos Especiales
4 | Descripción del producto Equipamientos especiales 4.3 Equipamientos especiales CMS-T-00005545-B.1 Los equipamientos especiales son equipos que su máquina probablemente no posee o que solo se venden en algunos mercados. Consulte su equipamiento de máquina en la documentación de venta o acuda a su distribuidor para más información. Escariador de terrones / de estrella Borrahuellas Nivelador de discos...
Página 37: Dispositivos De Protección
4 | Descripción del producto Dispositivos de protección 4.4 Dispositivos de protección CMS-T-00005540-A.1 4.4.1 Dosificador de abono CMS-T-00002012-A.1 4.4.1.1 Bloqueo de la rejilla protectora CMS-T-00002016-A.1 La rejilla protectora está provista de bloqueos 1 para la protección frente a lesiones. CMS-I-00001937 4.4.1.2 Accionamiento eléctrico de dosificación CMS-T-00002014-A.1 Protección de la transmisión...
Página 38: Seguro De Transporte
4 | Descripción del producto Rótulos de advertencia 4.4.2 Seguro de transporte CMS-T-00005541-A.1 El seguro de transporte 1 impide que las piezas del bastidor se desplieguen por error. CMS-I-00003932 4.5 Rótulos de advertencia CMS-T-00005542-B.1 4.5.1 Posición de los rótulos de advertencia CMS-T-00005544-B.1 CMS-I-00004141 MG6967-ES-II | C.1 | 27.09.2021...
Página 39 4 | Descripción del producto Rótulos de advertencia CMS-I-00004142 CMS-I-00003965 MG6967-ES-II | C.1 | 27.09.2021...
Página 40: Estructura De Los Rótulos De Advertencia
4 | Descripción del producto Rótulos de advertencia CMS-I-00003964 4.5.2 Estructura de los rótulos de advertencia CMS-T-000141-D.1 Los rótulos de advertencia identifican los puntos peligrosos de la máquina y advierten de peligros residuales. En estos puntos peligrosos existen riesgos siempre presentes o que pueden acaecer de forma inesperada.
Página 41 4 | Descripción del producto Rótulos de advertencia MD082 Peligro de caída desde plataformas o estribos para las personas a bordo de la máquina No deje que ninguna persona vaya a bordo de la máquina. No deje que ninguna persona se suba a la máquina en marcha.
Página 42: Peligro De Accidente Debido A Medios De Sujeción Colocados Incorrectamente
4 | Descripción del producto Rótulos de advertencia MD096 Peligro de infección en todo el cuerpo debido a la salida de aceite hidráulico a alta presión No tapone nunca con los dedos o la mano mangueras hidráulicas inestancas. Antes de realizar un mantenimiento o puesta en funcionamiento de la máquina, lea las instrucciones de servicio.
Página 43: Graves Lesiones Debido A Manipulación Incorrecta Del Acumulador Hidráulico Bajo Presión
4 | Descripción del producto Rótulos de advertencia MD102 Riesgo debido al arranque y desplazamiento involuntario de la máquina Asegure el tractor y la máquina antes de llevar a cabo cualquier tipo de manipulación de la máquina para evitar que se ponga en marcha o a rodar involuntariamente.
Página 44: Placa De Características En La Máquina
4 | Descripción del producto Placa de características en la máquina MD 155 Peligro de accidente y daños en la máquina durante el transporte de la máquina asegurada inadecuadamente Coloque las correas de amarre para el transporte de la máquina únicamente en los puntos señalados.
Página 45: Turbina De Aire Comprimido
4 | Descripción del producto Turbina de aire comprimido 4.7 Turbina de aire comprimido CMS-T-00001782-B.1 INDICACIÓN Si la turbina se acciona con el árbol de toma de fuerza del tractor, en las primeras horas de funcionamiento podría escaparse grasa sobrante de los rodamientos de accionamiento.
Página 46: Discos De Separación
4 | Descripción del producto Aclareo del grano Entrada del depósito de semillas Corredera de cierre Elemento conductor de aire Sensor óptico Área de reserva Rascador CMS-I-00002295 La turbina de aire comprimido genera la sobrepresión en el aclareo del grano. Los granos del área de reserva 1 se adhieren mediante la sobrepresión a los orificios del disco de separación.
Página 47: Reja Pretec
4 | Descripción del producto Reja PreTeC 4.9 Reja PreTeC CMS-T-00005814-B.1 4.9.1 Unidad de siembra CMS-T-00001771-D.1 La unidad de siembra se emplea en suelos arados o cubiertos con sustancias orgánicas. La unidad de siembra consta de la separación del grano, el depósito de semillas y la reja de siembra.
Página 48: Rodillos Guía De Profundidad
4 | Descripción del producto Depósito de abono 4.9.2 Rodillos guía de profundidad CMS-T-00001975-D.1 Los rodillos con guía de profundidad guían la reja de siembra sobre el suelo. Los rodillos guía de profundidad con llanta cerrada 1 tienen ventajas en caso de gran cantidad de restos orgánicos.
Página 49: Reja De Abono Fertec Twin
4 | Descripción del producto Reja de abono FerTeC Twin abono se realiza con un motor de rueda de suelo o un accionamiento eléctrico. El depósito de abono posee delante y detrás una gran ventanilla de control para el control del nivel de llenado. El depósito de abono trasero puede alcanzarse con seguridad a través de la pasarela de carga.
Página 50: Sinfín De Llenado
4 | Descripción del producto Sinfín de llenado Discos de corte Resorte de compresión de la reja de abono Alojamiento de la reja CMS-I-00001963 Discos de corte Bieleta de acoplamiento, con resorte Dispositivo de ajuste CMS-I-00003934 Conexión del abono líquido Salida del abono líquido CMS-I-00002728 4.12 Sinfín de llenado...
Página 51: Esparcidor De Microgranulado
4 | Descripción del producto Esparcidor de microgranulado Sinfín de llenado Tolva de llenado CMS-I-00001964 Palanca de mando Cilindro plegable CMS-I-00003933 4.13 Esparcidor de microgranulado CMS-T-00003594-C.1 Con el esparcidor de microgranulado se esparcirá, según la aplicación, insecticida, grano antibabosa o microabono.
Página 52: Descripción Del Producto Esparcidor De Microgranulado
4 | Descripción del producto Esparcidor de microgranulado Esparcidor de microgranulado Dosificador de microgranulado Trampilla Accionamiento Corredera de cierre Depósito de microgranulado Tapa del depósito CMS-I-00002590 Reja PreTeC con nivelador Aplicación en surco cerrador, para usos de grano anticaracoles. Aplicación en el surco, para usos de insecticida o microabono.
Página 53: Iluminación
4 | Descripción del producto Iluminación 4.14 Iluminación CMS-T-00001988-C.1 4.14.1 Iluminación e identificación para el desplazamiento en carretera CMS-T-00001768-B.1 Iluminación hacia atrás Carteles de aviso Luces indicadoras de dirección Luces traseras y luces de freno Focos traseros rojos Focos traseros amarillos Carteles de aviso laterales CMS-I-00001977 INDICACIÓN...
Página 54: Alumbrado De Trabajo
4 | Descripción del producto Control electrónico 4.14.2 Alumbrado de trabajo CMS-T-00001779-B.1 El alumbrado de trabajo sirve para una mejor iluminación del área de trabajo. CMS-I-00002218 4.14.3 Iluminación interior de depósitos CMS-T-00001987-B.1 La iluminación interior del depósito sirve para ver mejor el interior del depósito y facilita la comprobación del nivel de llenado.
Página 55: Descripción Del Producto Control Electrónico
4 | Descripción del producto Control electrónico 4.15.2 Sensores de aviso de vacío CMS-T-00001979-B.1 4.15.2.1 Semillas CMS-T-00001981-B.1 El sensor de aviso de vacío 1 activa una alarma tan pronto como el sensor ya no esté cubierto por las semillas. CMS-I-00001986 4.15.2.2 Abono CMS-T-00001983-A.1 El sensor de aviso de vacío 1 activa una alarma...
Página 56: Tubo Roscado
4 | Descripción del producto Tubo roscado 4.16 Tubo roscado CMS-T-00001776-C.1 En el Tubo roscado se incluye lo siguiente: Documentos Medios auxiliares CMS-I-00002306 4.17 Kit de calibración CMS-T-00007520-A.1 En el Kit de calibración se incluye lo siguiente: Cubo plegable Balanza colgante CMS-I-00005274 4.18 TwinTerminal CMS-T-00004156-A.1...
Página 57: Datos Técnicos
El número de serie 1 de la Precea 6000-2CC está estampado para la identificación en el bastidor a la derecha. CMS-I-00004155 El número de serie 1 de la Precea 6000-2 o 6000-2FCC está estampado para la identificación en el bastidor a la derecha. CMS-I-00004153...
Página 58: Dimensiones
5400 – 6800 5400 – 6800 distancia entre hileras Distancia del centro de gravedad, dependiendo 1200 del equipamiento 5.3 Peso total admisible CMS-T-00005557-A.1 Precea 6000-2 [Kg] Precea 6000-2CC [Kg] Precea 6000-2FCC [Kg] 5300 5300 5300 5.4 Dosificación CMS-T-00002360-D.1 5.4.1 Dosificación de semillas CMS-T-00002361-D.1...
Página 59: Accionamiento
5 | Datos técnicos Dosificación Accionamiento Gama de revoluciones [rpm] Distancia teórica [cm] Accionamiento eléctrico 2 - 55 3,8 - 49 Depósito de semillas [litros] 55/70 5.4.2 Dosificación de abono CMS-T-00002362-D.1 INDICACIÓN La dosis de aplicación se puede ajustar por medio de la velocidad de desplazamiento en el caso de un accionamiento eléctrico.
Página 60: Rejas
5 | Datos técnicos Rejas 5.5 Rejas CMS-T-00005568-B.1 5.5.1 Reja PreTeC CMS-T-00005570-B.1 INDICACIÓN La profundidad de deposición máxima sirve como valor de referencia. El valor real puede averiguarse sólo en la aplicación de campo. Profundidad Presión de la Fuerza de Peso en vacío Reja Carga...
Página 61: Categoría De Acoplamiento
5 | Datos técnicos Categoría de acoplamiento Distancia entre rejas 6000-2 / -2FCC Número de hileras Anchura de trabajo [m] [cm] 6,80 6,00 5,40 5,20 6,75 Tren de rodaje delante de las hileras de siembra 6,30 5,85 5,40 6,00 5,40 Distancia entre rejas 6000-2CC Número de hileras...
Página 62: Características De Potencia Del Tractor
5 | Datos técnicos Características de potencia del tractor 5.9 Características de potencia del tractor CMS-T-00005893-A.1 Potencia del motor Precea 6000-2 a partir de 110 kW / 150 CV Precea 6000-2CC a partir de 110 kW / 180 CV Precea 6000-2FCC a partir de 132 kW / 180 CV Sistema eléctrico...
Página 63: Pendiente Transitable
5 | Datos técnicos Pendiente transitable 5.11 Pendiente transitable CMS-T-00002297-D.1 Perpendicular a la pendiente En el sentido de la marcha a la 15 % izquierda En el sentido de la marcha a la 15 % derecha Pendiente hacia arriba y abajo Pendiente hacia arriba 15 % Pendiente hacia abajo...
Página 64: Preparación De La Máquina
6 | Preparación de la máquina Preparación de la máquina CMS-T-00005509-B.1 6.1 Calcular las características del tractor necesarias CMS-T-00000063-C.1 CMS-I-00000581 Denominació Valores Unidad Descripción determinados Peso del tractor vacío Carga sobre eje delantero del tractor accionado sin máquina adosada o pesos Carga sobre eje trasero del tractor accionado sin máquina adosada o pesos Peso total de la máquina adosada frontal o peso frontal...
Página 65 6 | Preparación de la máquina Calcular las características del tractor necesarias Denominació Valores Unidad Descripción determinados Distancia entre el centro del eje delantero y el centro de la conexión del brazo inferior Distancia del centro de gravedad: distancia entre el centro de gravedad de la máquina de acoplamiento frontal o del contrapeso frontal y el centro de la conexión del brazo inferior...
Página 66: Importante
6 | Preparación de la máquina Calcular las características del tractor necesarias 3. Cálculo del peso total real de la combinación de tractor y máquina. CMS-I-00000515 4. Cálculo de la carga real sobre el eje trasero. Htat Vtat Htat Htat CMS-I-00000514 5.
Página 67: Ajustar Bastidor De Montaje De
6 | Preparación de la máquina Ajustar bastidor de montaje de 3 puntos Valor admisible Capacidad según portante de los Valor real según instrucciones de neumáticos para el cálculo servicio del dos neumáticos tractor de tractor Carga sobre el eje trasero ≤...
Página 68: Acoplar La Máquina
6 | Preparación de la máquina Acoplar la máquina 6.3 Acoplar la máquina CMS-T-00005531-B.1 6.3.1 Acoplar conductos de alimentación en el paquete de mangueras CMS-T-00004439-B.1 Para conectar la manguera de transporte con el paquete de mangueras acoplar la pieza de unión con la abrazadera 2 . ME1212 2.
Página 69: Acoplar El Árbol De Transmisión
6 | Preparación de la máquina Acoplar la máquina 6.3.3 Acoplar el árbol de transmisión CMS-T-00005462-A.1 REQUISITOS PREVIOS El árbol de transmisión ha sido montado conforme a las especificaciones del fabricante 1. Abrir el soporte 1 . 2. Retirar el manguito estirable 2 en el lado del tractor.
Página 70: Distintivo
6 | Preparación de la máquina Acoplar la máquina CMS-I-00001699 Si existen menos equipos de control del tractor disponibles que los necesarios, con la hidráulica confort se puede asignar una unidad de mando del tractor con varias funciones de máquina 2 . La elección de la función se realiza a través del software de la máquina o bien mediante Comfort Click 1 .
Página 71 6 | Preparación de la máquina Acoplar la máquina ADVERTENCIA Peligro de lesiones, incluso mortales Si las mangueras hidráulicas están mal conectadas, las funciones hidráulicas pueden ser defectuosas. Al acoplar los conductos de las mangueras hidráulicas, tener en cuenta las marcas de color en las clavijas hidráulicas.
Página 72: Acoplar El Conducto Isobus
6 | Preparación de la máquina Acoplar la máquina 6.3.5 Acoplar el conducto ISOBUS CMS-T-00003611-D.1 1. Introducir el conector 1 del conducto ISOBUS. 2. Colocar el conducto ISOBUS con suficiente libertad de movimiento y sin zonas de desgaste o puntos de apriete. CMS-I-00004333 6.3.6 Acoplar el suministro de tensión CMS-T-00001399-D.1...
Página 73: Elevar Las Patas De Apoyo
5. Fijar la pata de apoyo con el perno. 6. Asegurar el perno con pasador clavija. 7. Repetir el proceso con la segunda pata de apoyo Una Precea 6000-2 o 6000-2FCC posee patas de apoyo desplazables. Para descargar las patas de apoyo Levantar la máquina.
Página 74: Uso Sin Depósito Frontal
6 | Preparación de la máquina Preparar la máquina para su utilización 13. Asegurar el perno con pasador clavija. 14. Repetir el proceso con la segunda pata de apoyo 6.3.9 Uso sin depósito frontal CMS-T-00008281-A.1 Si se tiene que emplear la máquina sin depósito frontal, montar una resistencia terminal 1 en el cable de señalización 2 para el depósito frontal.
Página 75: Desplegar Las Extensiones De La Máquina
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.2 Desplegar las extensiones de la máquina CMS-T-00005525-B.1 PRECAUCIÓN Entre los brazos de la máquina y la propia máquina existen puntos de aplastamiento y cizallamiento. Si los brazos de la máquina se repliegan o extienden, no sujete nunca el área de aplastamiento.
Página 76: Ajustar El Sensor De Posición De Trabajo
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.3 Ajustar el sensor de posición de trabajo CMS-T-00003625-C.1 El sensor de posición de trabajo controla la posición de la máquina en el sistema hidráulico de tres puntos y conecta los accionamientos de dosificación. Se puede ajustar la longitud de la palanca de accionamiento.
Página 77 6 | Preparación de la máquina Preparar la máquina para su utilización 1. Desbloquear seguros 2 . 2. Presionar la tapa del depósito de semillas 3 hacia abajo. 3. Desbloquear el cierre 1 . CMS-I-00001886 4. Abrir la tapa del depósito de semillas 1 completamente.
Página 78: Llenar El Depósito De Abono
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.5 Llenar el depósito de abono CMS-T-00005526-B.1 6.4.5.1 Llenar el depósito de abono mediante la pasarela de carga CMS-T-00001911-D.1 INDICACIÓN La reja de protección y función en el depósito de abono están cerradas.
Página 79: Llenar El Depósito De Abono Mediante El Sinfín De Llenado
6 | Preparación de la máquina Preparar la máquina para su utilización 11. Asegurar la lona del depósito de abono con lazos de goma. Para replegar la escalerilla, véase "Manejar la pasarela de carga con escalera". 6.4.5.2 Llenar el depósito de abono mediante el sinfín de llenado CMS-T-00005527-B.1 INDICACIÓN La reja de protección y función en el depósito...
Página 80 6 | Preparación de la máquina Preparar la máquina para su utilización 7. Abrir la lona de cobertura 1 desde la tolva de llenado. 8. Girar la resbaladera de llenado 2 hacia afuera. 9. Retirar los restos y cuerpos extraños de la tolva de llenado.
Página 81: Preparar El Esparcidor De Microgranulado Para El Uso
6 | Preparación de la máquina Preparar la máquina para su utilización 17. Cerrar a lona de cobertura desde la tolva de llenado. Para volver a girar el sinfín de llenado a la posición de estacionamiento, accionar la unidad de mando del tractor "verde 1" hasta que el sinfín de llenado haya alcanzado su posición final.
Página 82: Sustituir El Rodillo Dosificador
6 | Preparación de la máquina Preparar la máquina para su utilización 3. Abrir la tapa del depósito de microgranulado 1 . 4. Llenar el depósito de microgranulado. CMS-I-00002598 5. Limpiar la junta de la tapa y la superficie de obturación 1 .
Página 83 6 | Preparación de la máquina Preparar la máquina para su utilización 2. Introducir la herramienta de desbloqueo 2 en la cubierta del dosificador 1 . 3. Desbloquear la tapa del dosificador en su carcasa 3 . 4. Abrir la tapa del dosificador. CMS-I-00002582 5.
Página 84 6 | Preparación de la máquina Preparar la máquina para su utilización 8. Retirar el cilindro dosificador 1 de la jaula de cilindros 2 . Para una marcha concéntrica uniforme orientar el sentido de giro del rodillo dosificador deseado en la marca 3 . Rueda Aplicacion Dosis de...
Página 85: Cambiar La Dosis De Aplicación Para Microgranulado
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.6.3 Cambiar la dosis de aplicación para microgranulado CMS-T-00003632-C.1 REQUISITOS PREVIOS Depósito lleno al menos 1/4 Comprobar con la calibración si se está esparciendo la cantidad de microgranulado deseada. 1.
Página 86: Modificar La Dispersión De Microgranulado
6 | Preparación de la máquina Preparar la máquina para su utilización 8. Colocar el cubo plegable en el compartimento. 9. Colocar la balanza en el compartimento. 6.4.6.4 Modificar la dispersión de microgranulado CMS-T-00003633-B.1 Reja PreTec-Schar con nivelador Aplicación en el surco de cierre, opcionalmente con salida selectiva o difusor.
Página 87: Ajustar El Ángulo Del Difusor
6 | Preparación de la máquina Preparar la máquina para su utilización Para activar la salida adecuada para la aplicación colocar la lengüeta conmutable 1 en la posición deseada. CMS-I-00002580 6.4.6.5 Ajustar el ángulo del difusor CMS-T-00003884-B.1 1. Soltar los tornillos 1 . 2.
Página 88: Averiguar Parámetro De Ajuste
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.7 Averiguar parámetro de ajuste CMS-T-00007715-A.1 Gris 35 ±5 Naranj < 4,5 g 1,0 mm B / C 16 mm 16 mm 12 mm 20 mm claro mbares 4,5 a 7 Gris 35 ±5...
Página 89 6 | Preparación de la máquina Preparar la máquina para su utilización Calaba Verde 45 ±5 4,0 mm F / G Verde 20 mm 20 mm 20 mm 16 mm opalino mbares INDICACIÓN Para semillas de girasol mayores de 15 mm utilizar sensor óptico, canal de inyección y formador de surcos con un diámetro de 20 mm.
Página 90: Ajustar La Velocidad De La Turbina Mediante El Sistema Hidráulico
6 | Preparación de la máquina Preparar la máquina para su utilización 1. Consultar el parámetro de ajuste en la tabla. Para ajustar el aclareo del grano, véase "Ajustar el aclareo del grano". Para ajustar la reja PreTeC, véase "Ajustar reja PreTeC". 6.4.8 Ajustar la velocidad de la turbina mediante el sistema hidráulico CMS-T-00005826-B.1 REQUISITOS PREVIOS...
Página 91: Preparar El Disco Trazador Para El Uso
Si no se alcanza la presión de turbina deseada, un motor hidráulico mayor puede remediarlo. Póngase en contacto con Servicio de atención al cliente de AMAZONE. 6.4.9 Preparar el disco trazador para el uso CMS-T-00005514-B.1 6.4.9.1 Calcular la longitud del disco trazador CMS-T-00001938-C.1...
Página 92: Denominación
6 | Preparación de la máquina Preparar la máquina para su utilización La longitud del disco trazador L describe la distancia entre el centro de la máquina y la superficie de contacto del disco trazador en el centro del tractor. INDICACIÓN Solo se pueden marcar 640 cm de anchura de trabajo en la huella del tractor.
Página 93 6 | Preparación de la máquina Preparar la máquina para su utilización La longitud del disco trazador L describe la distancia entre el centro de la máquina y la superficie de contacto del disco trazador en la huella del tractor. CMS-I-00001216 Unidad Denominación...
Página 94: Desplegar El Disco Trazador
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.9.2 Desplegar el disco trazador CMS-T-00005436-B.1 ADVERTENCIA Se activará una función hidráulica no esperada Antes de accionar la unidad de mando del tractor, compruebe la función hidráulica seleccionada de la hidráulica confort. 1.
Página 95: Ajustar El Disco Trazador A 5.60 M De Anchura De Trabajo
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.9.4 Ajustar el disco trazador a 5.40 m de anchura de trabajo. CMS-T-00005439-B.1 1. Colocar el alojamiento del disco trazador 4 en la extensión 7 en la posición deseada. 2.
Página 96: Ajustar El Disco Trazador A 6.00 M De Anchura De Trabajo
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.9.6 Ajustar el disco trazador a 6.00 m de anchura de trabajo CMS-T-00005441-B.1 1. Colocar el alojamiento del disco trazador 7 en la extensión 5 en la posición deseada. 2.
Página 97: Ajustar El Borrahuellas Al Ancho De Traza
6 | Preparación de la máquina Preparar la máquina para su utilización 1. Levantar la máquina. 2. Soltar el pasador clavija 2 . 3. Sujetar el borrahuellas por la empuñadura empotrada 1 . 4. Retirar el perno de seguridad 3 . La profundidad máxima de trabajo es de 150 mm.
Página 98: Cambiar La Reja Del Borrahuellas
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.10.3 Cambiar la reja del borrahuellas CMS-T-00002425-D.1 En el borrahuellas se pueden montar diferentes rejas de borrahuellas. La elección de la reja depende de las condiciones de uso. CMS-I-00001967 Fuerza de tracción Número...
Página 99: Preparar El Borrahuellas Giratorio Para El Uso
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.11 Preparar el borrahuellas giratorio para el uso CMS-T-00005518-A.1 6.4.11.1 Ajustar la profundidad de trabajo del borrahuellas CMS-T-00005519-A.1 INDICACIÓN El ajuste del ángulo de la profundidad de trabajo debe adaptarse a las condiciones de uso correspondientes.
Página 100 6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.11.2 Ajustar el borrahuellas al ancho de traza CMS-T-00005520-A.1 1. Soltar la tuerca 1 . 2. Colocar el borrahuellas 2 en la posición deseada. 3. Apretar la tuerca. CMS-I-00003951 6.4.11.3 Cambiar la reja del borrahuellas CMS-T-00005521-A.1...
Página 101: Desactivar El Borrahuellas
6 | Preparación de la máquina Preparar la máquina para su utilización Fuerza de tracción Número Reja del borrahuellas Condiciones de uso necesaria Esponjamiento profundo de suelos Poca fuerza de tracción Reja estrecha mullidos necesaria Esponjamiento plano y aplanamiento de Fuerza de tracción Reja de aleta suelos medios limosos...
Página 102: Ajustar El Sensor De Velocidad De La
6 | Preparación de la máquina Preparar la máquina para su utilización Para desactivar el borrahuellas, plegar la máquina. 2. Colocar la palanca de mando en posición de bloqueo. Ahora la máquina se despliega sin que el borrahuellas gire hacia abajo. CMS-I-00003938 6.4.12 Ajustar el sensor de velocidad de la máquina CMS-T-00001908-B.1...
Página 103: Comprobar La Distancia Entre Granos
6 | Preparación de la máquina Preparar la máquina para su utilización 1. Colocar las semillas en los orificios de comparación 1 . Si las semillas están sueltas en el orificio de comparación, comprobar el diámetro del orificio. CMS-I-00001217 6.4.13.2 Comprobar la distancia entre granos CMS-T-00002354-B.1 La dosis de aplicación determina la distancia necesaria entre los granos.
Página 104: Comprobar Profundidad De Deposición De Las Semillas
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.13.3 Comprobar profundidad de deposición de las semillas CMS-T-00002411-D.1 1. Sembrar aprox. 30 m a velocidad de trabajo. 2. Dejar al descubierto los granos en varios puntos con el comprobador multibandeja. 3.
Página 105 6 | Preparación de la máquina Preparar la máquina para su utilización 4. Soltar el cierre hasta que los puntos 1 y 2 estén superpuestos. CMS-I-00001910 5. Quitar el disco de separación 1 del cubo de accionamiento. CMS-I-00001912 INDICACIÓN Los cierres de llenado solo son necesarios con el bastidor de la máquina plegado.
Página 106 6 | Preparación de la máquina Preparar la máquina para su utilización El cierre de llenado verde es necesario para uso en semillas de soja, haba, maíz o girasol. Desmontar el tornillo 3 . 11. Montar el cierre de llenado verde 2 en el alojamiento 1 .
Página 107: Ajustar La Corredera De Cierre
6 | Preparación de la máquina Preparar la máquina para su utilización 18. Comprimir el soporte del expulsor 3 . 19. Retirar la rueda del expulsor 2 . El número en la rueda de expulsión debe ser igual que el número de orificios del disco de separación 1 .
Página 108: Cambiar El Sensor Óptico Y Canal De Inyección
6 | Preparación de la máquina Preparar la máquina para su utilización INDICACIÓN Si hay montado un cierre de llenado en la separación, tardará más hasta que se haya ajustado el nivel de llenado deseado. Con la corredera de cierre se ajusta el tamaño de la abertura de entrada.
Página 109 6 | Preparación de la máquina Preparar la máquina para su utilización 1. Desacoplar el conducto ISOBUS. 2. Desmontar el pasador elástico 1 . CMS-I-00003814 3. Presionar el canal de inyección 3 contra la junta 2 en la tolva 1 . 4.
Página 110 6 | Preparación de la máquina Preparar la máquina para su utilización 7. Separar la conexión enchufable 3 . 8. Mover el sensor óptico 1 hacia abajo. 9. Desmontar la junta 2 . CMS-I-00003817 10. Desmontar el sensor óptico 1 . CMS-I-00002827 Para elegir el sensor óptico, véase "Averiguar parámetro de ajuste".
Página 111 6 | Preparación de la máquina Preparar la máquina para su utilización 13. Mover el sensor óptico 1 hacia arriba. 14. Montar la junta 2 . 15. Crear una conexión enchufable 3 . CMS-I-00003817 16. Montar la chapa distanciadora 2 . 17.
Página 112: Ajustar El Rascador Mecánicamente
6 | Preparación de la máquina Preparar la máquina para su utilización 21. Montar el canal de inyección con el pasador elástico 1 . 22. Acoplar el conducto ISOBUS. 23. Reiniciar la máquina. CMS-I-00003814 6.4.14.4 Ajustar el rascador mecánicamente CMS-T-00001896-C.1 INDICACIÓN El ajuste de los rascadores debe adaptarse a las condiciones de uso correspondientes.
Página 113: 57 6.4.15 Cambiar La Dosis De Aplicación Para Semillas
6 | Preparación de la máquina Preparar la máquina para su utilización El terminal de mando detecta asignaciones dobles y puntos defectuosos. Dependiendo del equipamiento de la máquina, se pueden ajustar los rascadores 1 automáticamente. Si el terminal de mando detecta asignaciones dobles, aumentar el efecto en el rascador.
Página 114: Ajustar El Aclareo Del Grano Accionado Eléctricamente
6 | Preparación de la máquina Preparar la máquina para su utilización INDICACIÓN En caso de distancias entre granos ≤ 4 cm pueden aparecer asignaciones múltiples o puntos defectuosos en los orificios del disco de separación. Para una alta precisión de deposición permanente se debe reducir la velocidad de trabajo.
Página 115 6 | Preparación de la máquina Preparar la máquina para su utilización Disco de separación con 34 orificios Dosis de Ancho de hilera aplicación 0,45 m 0,50 m 0,60 m 0,75 m 0,80 m [K/ha] ≤90.000 15,0 km/h 15,0 km/h 15,0 km/h 15,0 km/h 15,0 km/h...
Página 116 6 | Preparación de la máquina Preparar la máquina para su utilización Disco de separación con 55 orificios Dosis de Ancho de hilera aplicación 0,45 m 0,50 m 0,60 m 0,75 m 0,80 m [K/ha] 440.000 8,3 km/h 7,4 km/h 6,2 km/h 5,0 km/h 4,6 km/h...
Página 117 6 | Preparación de la máquina Preparar la máquina para su utilización Disco de separación con 120 orificios Dosis de Ancho de hilera aplicación 0,45 m 0,50 m 0,60 m 0,75 m 0,80 m [K/ha] 560.000 14,1 km/h 12,8 km/h 10,7 km/h 8,6 km/h 7,9 km/h...
Página 118: Ajustar El Aclareo Del Grano Accionado Mecánicamente
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.15.3 Ajustar el aclareo del grano accionado mecánicamente CMS-T-00003646-D.1 6.4.15.3.1 Determinar transmisión con accionamiento de rueda anterior CMS-T-00003651-B.1 REQUISITOS PREVIOS El disco de separación está seleccionado La rueda dentada en el accionamiento de rueda anterior está...
Página 119 6 | Preparación de la máquina Preparar la máquina para su utilización Dependiendo de la rueda dentada el accionamiento de rueda por inercia y la distancia entre granos deseada determinar la transmisión para el accionamiento de rueda posterior de la tabla. CMS-I-00002869 La transmisión determinada depende del patinaje de la rueda.
Página 120 6 | Preparación de la máquina Preparar la máquina para su utilización ´ 18,2 ´ 300 16 6 , ´ CMS-I-00002684 =distancia entre granos averiguada mediante cálculo =distancia entre granos averiguada en el terminal de mando = Impulsos por cada 100 m, véase la tabla superior = Impulsos determinados por cada 100 m 5.
Página 121: Determinar Transmisión Con Accionamiento De Rueda Posterior
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.15.3.2 Determinar transmisión con accionamiento de rueda posterior CMS-T-00003652-D.1 REQUISITOS PREVIOS El disco de separación está seleccionado Para alcanzar la distancia entre granos deseada a partir de la dosis de aplicación véase las instrucciones de servicio AmaScan2 "Determinar distancia entre granos", o bien...
Página 122 6 | Preparación de la máquina Preparar la máquina para su utilización La transmisión determinada depende del patinaje de la rueda. Para determinar los impulsos por cada 100 m en el uso en el campo véase las instrucciones de servicio AmaScan2 "Rodaje por impulsos", o bien véase las instrucciones de servicio AmaCheck...
Página 123: Ajustar La Distancia Entre Granos En El Engranaje De Rueda De Cambio
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.15.3.3 Ajustar la distancia entre granos en el engranaje de rueda de cambio CMS-T-00003634-C.1 1. Soltar la palanca 2 y girar hacia arriba. La tapa 1 se abre sola. CMS-I-00002656 El tensor de cadena 3 está...
Página 124 6 | Preparación de la máquina Preparar la máquina para su utilización 11. Montar el disco. 12. Montar la clavija hendida. 13. Desmontar la clavija hendida 3 . 14. Desmontar el disco 2 . 15. Desmontar la rueda dentada 1 . 16.
Página 125: Cambiar La Rueda Dentada En El Accionamiento De Rueda Por Inercia
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.15.3.4 Cambiar la rueda dentada en el accionamiento de rueda por inercia CMS-T-00003647-C.1 Si para la siembra de colza o soja no se alcanza la dosis de aplicación elevada, sustituir la rueda dentada Z=15 por la rueda Z=30.
Página 126 6 | Preparación de la máquina Preparar la máquina para su utilización Para hacer accesible el cierre de cadena girar la rueda de accionamiento 1 en el sentido horario. 8. Desmontar el anillo tensor 3 . 9. Desmontar la rueda dentada Z=15. 10.
Página 127: Desactivar El Aclareo Del Grano Accionado Mecánicamente
6 | Preparación de la máquina Preparar la máquina para su utilización 17. Montar la tapa 1 . 18. Montar los tornillos y discos 2 . CMS-I-00002645 6.4.15.3.5 Desactivar el aclareo del grano accionado mecánicamente CMS-T-00003865-A.1 Para desactivar el aclareo del grano accionado mecánicamente retirar el pasador cizallable 2 .
Página 128: Ajustar El Separador De Terrones
6 | Preparación de la máquina Preparar la máquina para su utilización PRECAUCIÓN Los escariadores de estrella están sometidos a desgaste. Por ello, pueden originarse aristas afiladas. Utilice guantes de seguridad. 1. Elevar la máquina. 2. Asegurar el tractor y la máquina. 3.
Página 129 6 | Preparación de la máquina Preparar la máquina para su utilización INDICACIÓN El ajuste de los separadores de terrones debe adaptarse a las condiciones de uso correspondientes. El ajuste óptimo puede determinarse sólo en la aplicación de campo. 1. Elevar la máquina. 2.
Página 130: Ajustar Disco De Corte Rígido
6 | Preparación de la máquina Preparar la máquina para su utilización 15. Asegurar el perno de posicionamiento con el pasador de clavija. 16. Comprobar el ajuste de la punta de los separadores de terrones en el campo después de un tramo corto. 6.4.16.3 Ajustar disco de corte rígido CMS-T-00007646-A.1 Los discos de corte rígidos permiten en suelos con...
Página 131: Ajustar La Profundidad De Deposición De Las Semillas
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.16.4 Ajustar la profundidad de deposición de las semillas CMS-T-00005825-B.1 INDICACIÓN El ajuste del ángulo de profundidad de deposición de las semillas debe adaptarse a las condiciones de uso correspondientes. El ajuste óptimo puede determinarse sólo en la aplicación de campo.
Página 132: Ajustar Hidráulicamente La Presión De La Reja
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.16.5 Ajustar hidráulicamente la presión de la reja CMS-T-00005524-B.1 La presión de la reja se aplica con un cilindro hidráulico 1 . CMS-I-00003953 El sistema hidráulico de presión de reja puede estar equipado con una regulación de la fuerza de contacto.
Página 133: Ajuste Mecánico De La Presión De La Reja
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.16.6 Ajuste mecánico de la presión de la reja CMS-T-00001905-D.1 INDICACIÓN El ajuste de la presión de la reja debe adaptarse a las condiciones de uso correspondientes. El ajuste óptimo puede determinarse sólo en la aplicación de campo.
Página 134: Ajustar El Nivelador De Discos
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.16.7 Ajustar el nivelador de discos CMS-T-00001932-D.1 Nivelador de discos Palanca de ajuste del nivelador de discos CMS-I-00001962 Los niveladores de discos se emplean en suelos arados o cubiertos con sustancias orgánicas. Estos cubren el surco de labranza con tierra fina.
Página 135: Ajustar Los Rodillos De Compactación
6 | Preparación de la máquina Preparar la máquina para su utilización 4. Colocar la intensidad de trabajo de los niveladores de discos en la posición deseada. 5. Aplicar el ajuste para todos los niveladores. o bien Colocar el nivelador de discos en los carriles en la posición deseada.
Página 136 6 | Preparación de la máquina Preparar la máquina para su utilización INDICACIÓN Para que las semillas no se labren desde el suelo 1 , los rodillos de compactación dentados no deben trabajar a más profundidad que la profundidad de deposición de las semillas ajustada.
Página 137: Distancia De Los Rodillos De Compactación
6 | Preparación de la máquina Preparar la máquina para su utilización 9. Colocar la palanca de ajuste en la posición deseada. 10. Bloquear la palanca de ajuste en la trama. 11. Comprobar el ajuste de los rodillos de compactación en el campo después de un tramo corto.
Página 138: Cambiar El Formador De Surcos
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.16.9 Cambiar el formador de surcos CMS-T-00003900-C.1 INDICACIÓN El formador de surcos debe adaptarse a las condiciones de uso correspondientes. INDICACIÓN Para una mejor visualización se representa el rodillo guía de profundidad y el disco de corte de forma parcial.
Página 139: Utilizar La Posición Elevada De La Reja
6 | Preparación de la máquina Preparar la máquina para su utilización INDICACIÓN El ajuste de los rascadores debe adaptarse a las condiciones de uso correspondientes. El ajuste óptimo puede determinarse sólo en la aplicación de campo. Los rascadores permiten la marcha suave de las rejas en suelos con estructuras superficiales pegajosas.
Página 140 6 | Preparación de la máquina Preparar la máquina para su utilización 2. Colocar material auxiliar apropiado 1 bajo la reja. Para colocar el enclavamiento en la posición de bloqueo, Bajar la máquina lentamente. La reja está fijada en posición de estacionamiento.
Página 141: Ajustar Rascadores Del Rodillo Receptor
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.16.12 Ajustar rascadores del rodillo receptor CMS-T-00003720-C.1 IMPORTANTE Daños en el rodillos debido al rascador contiguo Para comprobar la distancia girar el rodillo INDICACIÓN El ajuste de los rascadores debe adaptarse a las condiciones de uso correspondientes.
Página 142: Crear Carriles
6 | Preparación de la máquina Preparar la máquina para su utilización 1. Elevar la máquina. 2. Asegurar el tractor y la máquina. 3. Desmontar la tuerca 1 . 4. Desmontar el freno de tornillo 2 . 5. Desmontar el tornillo. 6.
Página 143: Calibrar La Dosificación De Abono Con Accionamiento Eléctrico
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.18 Calibrar la dosificación de abono con accionamiento eléctrico CMS-T-00003839-D.1 6.4.18.1 Realizar la calibración CMS-T-00001945-E.1 REQUISITOS PREVIOS Depósito de abono lleno con al menos abono 1. Apagar la turbina. 2.
Página 144 6 | Preparación de la máquina Preparar la máquina para su utilización Para colocar la palanca abatible de calibrado en la posición de calibrado mantener presionado el botón de bloqueo 1 y empujar hacia abajo. Para llenar el dosificador de abono Accionar el pulsador de calibración 2 durante 10 segundos.
Página 145: Averiguar La Dosis Máxima De Aplicación De Abono
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.18.2 Averiguar la dosis máxima de aplicación de abono CMS-T-00002412-C.1 INDICACIÓN Los valores de la tabla representan valores orientativos y requieren un suministro constante de tensión de al menos 12 V. Leer los valores de la tabla.
Página 146: 58 6.4.19 Calibrar La Dosificación De Abono Con Accionamiento Mecánico
6 | Preparación de la máquina Preparar la máquina para su utilización Urea Cantidad de Anchura de hilera [cm] abono 45,0 50,0 60,0 75,0 80,0 [Kg / ha] 13,4 12,1 10,1 11,9 10,7 10,6 6.4.19 Calibrar la dosificación de abono con accionamiento mecánico CMS-T-00003665-D.1 6.4.19.1 Determinar los giros de manivela para los anchos estándar de trabajo CMS-T-00003668-A.1...
Página 147: Determinar Los Giros De Manivela Para Los Anchos Especiales De Trabajo
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.19.2 Determinar los giros de manivela para los anchos especiales de trabajo CMS-T-00003669-A.1 = Anchura de trabajo en metros = Número de hileras ´ = Anchura de hilera en centímetros ´...
Página 148 6 | Preparación de la máquina Preparar la máquina para su utilización REQUISITOS PREVIOS Depósito de abono lleno con al menos abono 1. Apagar la turbina. 2. Soltar el seguro 2 y girar hacia abajo. Para retirar el soporte del calibrador de la posición de estacionamiento en el caso de máquinas con accionamiento hidráulico de la turbina,...
Página 149 6 | Preparación de la máquina Preparar la máquina para su utilización 6. Sacar la herramienta de manejo desde la posición de estacionamiento 1 . 7. Insertar la herramienta de manejo en el eje del engranaje 2 . CMS-I-00002785 Dependiendo de la anchura de trabajo y la superficie de calibrado deseada consultar los giros de manivela en la tabla.
Página 150 6 | Preparación de la máquina Preparar la máquina para su utilización Para colocar la palanca abatible de calibrado en la posición de calibrado mantener presionado el botón de bloqueo 3 y empujar hacia abajo 4 . 10. Soltar el botón de bloqueo 1 . 11.
Página 151: Averiguar La Posición Del Engranaje Con El Disco De Cálculo
6 | Preparación de la máquina Preparar la máquina para su utilización Con la primera calibración no se alcanza la dosis de aplicación deseada. Averiguar con los valores de la primera calibración la posición del engranaje para la dosis de aplicación deseada, véase "Averiguar posición del engranaje con el disco de cálculo".
Página 152: 61 6.4.20 Cambiar La Dosis De Aplicación Para Abono Líquido
6 | Preparación de la máquina Preparar la máquina para su utilización 2. Comprobar la posición del engranaje 4 para la dosis de aplicación deseada 3 en el disco de cálculo. INDICACIÓN Ajustar la palanca de ajuste del engranaje entre la posición de escala 20 y 80.
Página 153 6 | Preparación de la máquina Preparar la máquina para su utilización A = Cantidad aplicada en litros por hectárea ´ = Cantidad de abono aplicado puro en ´ kilogramos por hectárea = Contenido de abono en porcentaje ´ 55 100 153 5 ϱ...
Página 154: 62 6.4.21 Ajustar El Contrapesado Del Bastidor
6 | Preparación de la máquina Preparar la máquina para su utilización 4. Colocar la válvula 1 en la posición deseada. Dado que la tasa de flujo depende del producto dispersado, comprobar el ajuste mediante calibración. Observar las instrucciones de servicio para el tanque de abono líquido INDICACIÓN Los valores determinado representan valores...
Página 155: 62 6.4.22 Ajustar La Profundidad De Deposición En La Reja De Abono
6 | Preparación de la máquina Preparar la máquina para su utilización ADVERTENCIA Se activará una función hidráulica no esperada Antes de accionar la unidad de mando del tractor, compruebe la función hidráulica seleccionada de la hidráulica confort. INDICACIÓN El rango de trabajo está entre 130 y 160 bares. Montar siempre el contrapesado del bastidor en los brazos inferiores.
Página 156: 62 6.4.23 Ajustar El Carril De Desplazamiento
6 | Preparación de la máquina Preparar la máquina para su utilización 7. Montar el pasador abatible. 8. Efectuar el ajuste para todas las rejas de abono. 6.4.23 Ajustar el carril de desplazamiento CMS-T-00007955-A.1 En el caso de un carril de desplazamiento se crean carriles sin desconectarse las rejas.
Página 157 6 | Preparación de la máquina Preparar la máquina para su utilización REQUISITOS PREVIOS Turbina en funcionamiento ADVERTENCIA Las rejas se desplazan hidráulicamente No se puede detener el proceso de desplazamiento. Mantenga alejadas a todas las personas de la zona de peligro de la máquina. Para configurar el carril de desplazamiento, véanse las "Instrucciones de servicio del software ISOBUS"...
Página 158: 63 6.4.24 Ajustar Sinfín De Llenado
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.24 Ajustar sinfín de llenado CMS-T-00002217-C.1 REQUISITOS PREVIOS La máquina no está acoplada al tractor Máquina depositada correctamente PRECAUCIÓN Riesgo de tropiezo debido al acceso obstaculizado al sinfín de llenado Para un acceso seguro al sinfín de llenado utilice una escalera con tarima.
Página 159: 63 6.4.25 Trabajos De Taller
6 | Preparación de la máquina Preparar la máquina para su utilización El depósito de abono se llena de forma desigual perpendicular al sentido de la marcha. Desbloquear la palanca de ajuste 1 . 7. Colocar la palanca de ajuste en la posición deseada.
Página 160: Presión De La Reja En La Huella Del Tractor
6 | Preparación de la máquina Preparar la máquina para su utilización REQUISITOS PREVIOS La máquina está elevada en el taller La máquina elevada y los componentes están asegurados contra el descenso. Mantener la reja de abono en la posición ajustada, Soltar los tornillos 2 .
Página 161: Ajuste De Altura Del Tren De Rodaje
6 | Preparación de la máquina Preparar la máquina para su utilización Si se ajusta la presión de la reja junto a las huellas del tractor, esta aumentará en las huellas del tractor al valor ajustado. 5. Apretar la contratuerca. Para comprobar el ajuste después de un corto trayecto, véase "Comprobar profundidad de deposición".
Página 162: Desmontar El Brazo Elevador
"Cambiar la rueda dentada en el accionamiento de rueda por inercia". INDICACIÓN Para más información póngase en contacto con Servicio de atención al cliente de AMAZONE. 6.4.25.4 Desmontar el brazo elevador CMS-T-00008179-A.1 IMPORTANTE Con el brazo elevador se conectan piezas móviles del bastidor.
Página 163 6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.25.5 Montar la reja PreTeC CMS-T-00005483-B.1 6.4.25.5.1 Montar la reja CMS-T-00005491-B.1 Para colocar las rejas montadas en la posición deseada, Soltar los tornillos 1 . 2. Mover las rejas a la posición deseada. En el caso de las rejas telescópicas Apretar los tornillos a 160 Nm -180°, o bien...
Página 164 6 | Preparación de la máquina Preparar la máquina para su utilización A continuación se describe el montaje de la reja con el carro de transporte PreTec. 9. bajar la máquina. 10. Guiar el carro de transporte 2 con la reja inclinada 1 en el bastidor 2 .
Página 165: Establecer El Suministro De Energía
6 | Preparación de la máquina Preparar la máquina para su utilización Si la máquina dispone de un sistema hidráulico de presión de reja, véase "Acoplamiento de la alimentación hidráulica". 19. Conectar ISOBUS con el tractor. 20. Reiniciar la máquina. Para introducir la anchura de trabajo modificada en el terminal de mando, véanse "Instrucciones de servicio del software...
Página 166: Establecer El Suministro Hidráulico
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.25.5.3 Establecer el suministro hidráulico CMS-T-00005484-B.1 REQUISITOS PREVIOS Máquina elevada Turbina desconectada Tractor y máquina asegurados Para poder ajustar la distancia entre rejas deseada, montar las mangueras hidráulicas 3 en todas las rejas a la longitud apropiada.
Página 167: Establecer El Suministro De Aire Y Abono En El Depósito Posterior Con Accionamiento Central
6 | Preparación de la máquina Preparar la máquina para su utilización INDICACIÓN Asegurar suficiente reserva de aceite en el grupo hidráulico. Para airear el sistema de presión de la reja a ambos lados, mover completamente hacia arriba y abajo las unidades de siembra en ambos brazos de máquina con una grúa sucesivamente.
Página 168: Establecer El Suministro De Aire Y Abono En El Cabezal Distribuidor
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.25.5.5 Establecer el suministro de aire y abono en el cabezal distribuidor CMS-T-00005489-B.1 Para restablecer el flujo de abono, accionar la palanca 1 . El abono se transporta por la reja de abono. CMS-I-00003960 2.
Página 169 6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.25.6 Desmontar la reja PreTeC CMS-T-00005471-B.1 6.4.25.6.1 Desmontar la reja CMS-T-00005475-B.1 INDICACIÓN No se deben desmontar las hileras con sensor de fuerza de contacto 1 . El sensor de fuerza de contacto se puede reconocer en el procesamiento de señales 2 .
Página 170 6 | Preparación de la máquina Preparar la máquina para su utilización A continuación se describe el desmontaje de la reja con una grúa. Para que la reja se incline ligeramente hacia delante para desmontarla, elegir el medio de suspensión de cargas delantero más largo que el medio posterior.
Página 171 6 | Preparación de la máquina Preparar la máquina para su utilización 16. Situar el carro de transporte 2 debajo de la reja que se va a desmontar. 17. bajar la máquina. Los rodillos guía de profundidad 3 descansan sobre el carro de transporte. 18.
Página 172: Desconectar El Suministro De Energía
6 | Preparación de la máquina Preparar la máquina para su utilización En el caso de las rejas telescópicas Apretar los tornillos a 160 Nm -180°, o bien en el caso de las rejas no telescópicas Apretar los tornillos a 200 Nm. 26.
Página 173 6 | Preparación de la máquina Preparar la máquina para su utilización 5. Asegurar el tractor y la máquina. Para reducir la presión residual del sistema hidráulico de presión de reja, conectar el conector hidráulico 1 con un retorno sin presión. Para fijar el cilindro de presión de reja, amarrar el brazo superior 1 y el brazo inferior 3 con una correa tensora 2 .
Página 174: Desconectar El Suministro De Aire Y Abono En El Depósito Posterior Con Accionamiento Central
6 | Preparación de la máquina Preparar la máquina para su utilización 6.4.25.6.4 Desconectar el suministro de aire y abono en el depósito posterior con accionamiento central CMS-T-00005480-B.1 1. Cerrar la corredera de cierre 1 en el dosificador de abono. CMS-I-00003915 2.
Página 175: 66 6.5 Preparar La Máquina Para El Desplazamiento Por Carretera
6 | Preparación de la máquina Preparar la máquina para el desplazamiento por carretera 2. Desmontar la abrazadera 2 . 3. Desmontar la manguera de transporte 1 de la reja de abono 3 . Para desviar el aire transportado próximo al suelo, fijar la manguera de transporte con el orificio mirando hacia abajo en la máquina.
Página 176: 66 6.5.2 Desplegar La Iluminación
6 | Preparación de la máquina Preparar la máquina para el desplazamiento por carretera 6.5.2 Desplegar la iluminación CMS-T-00004420-A.1 Para que se pueda desplegar la iluminación, Elevar la máquina. 2. Desplegar ambos paneles de iluminación 1 . CMS-I-00003215 6.5.3 Replegar los discos trazadores CMS-T-00005530-B.1 ADVERTENCIA Se activará...
Página 177: Aumentar La Presión Mecánica De La
6 | Preparación de la máquina Preparar la máquina para el desplazamiento por carretera REQUISITOS PREVIOS La máquina está elevada ADVERTENCIA Se activará una función hidráulica no esperada Antes de accionar la unidad de mando del tractor, compruebe la función hidráulica seleccionada de la hidráulica confort.
Página 178: Calcular La Carga Útil Admisible
6 | Preparación de la máquina Calcular la carga útil admisible 6.6 Calcular la carga útil admisible CMS-T-00002254-C.1 ADVERTENCIA Riesgo de accidente debido al exceso de carga útil Si se sobrepasa la carga útil, la máquina puede resultar dañada y/o producirse como consecuencia un comportamiento de marcha descontrolado del tractor.
Página 179: Uso De La Máquina
7 | Uso de la máquina Uso de la máquina CMS-T-00005576-B.1 7.1 Pretornear el aclareo del grano accionado mecánicamente CMS-T-00007525-A.1 Para que todos los aclareos de grano dispersen semillas al mismo tiempo, se debe tornear previamente el accionamiento. Para mover el dedo de acoplamiento al dedo de acoplamiento girar la rueda de accionamiento de la máquina...
Página 180: Utilizar El Sistema Hidráulico Con Isobus
7 | Uso de la máquina Utilizar el sistema hidráulico con ISOBUS INDICACIÓN Para impedir desviaciones en la distribución longitudinal se deben evitar los frenazos y aceleraciones bruscos. La velocidad de los discos de separación se adapta inmediatamente al cambio de velocidad normal.
Página 181: Girar En La Cabecera Del Campo
7 | Uso de la máquina Girar en la cabecera del campo 7.4 Girar en la cabecera del campo CMS-T-00001922-A.1 Para garantizar la asignación de los discos de separación asegurar una sobrepresión de al menos 20 mbar en el aclareo del grano. Para evitar cargas transversales en las curvas en la cabecera del campo, levantar las herramientas para laboreo del suelo.
Página 182: Utilizar Disco Trazador
7 | Uso de la máquina Utilizar disco trazador Para ajustar la anchura del carril en el cultivador, véase "Ajustar carril de desplazamiento". Para configurar el carril de desplazamiento, véanse las "Instrucciones de servicio del software ISOBUS" >"Configurar el sistema de trazado de carriles".
Página 183: Colocar La Máquina
8 | Colocar la máquina Colocar la máquina CMS-T-00005562-B.1 8.1 Vaciar el depósito de abono CMS-T-00001915-C.1 1. Abrir la protección antisalpicaduras 1 . 2. Abrir el vaciado de cantidades residuales 2 . 3. Recoger la cantidad residual a ambos lados de los extremos de la tolva.
Página 184: Vaciar El Depósito De Semillas Mediante El Disco De Separación
8 | Colocar la máquina Vaciar el depósito de semillas mediante el disco de separación 2. Sujetar la lanzadera 1 en la separación. INDICACIÓN Si se engancha el depósito de recogida en la lanzadera, cargar ésta como máximo con 12 kg. 3.
Página 185 8 | Colocar la máquina Vaciar el depósito de semillas mediante el disco de separación 2. Abrir los cierres 1 . 3. Retirar la tapa 2 . CMS-I-00001909 4. Sujetar la lanzadera 1 en la separación. INDICACIÓN Si se engancha el depósito de recogida en la lanzadera, cargar ésta como máximo con 12 kg.
Página 186 8 | Colocar la máquina Vaciar el depósito de semillas mediante el disco de separación Para recoger la cantidad residual Quitar el disco de separación 1 del cubo de accionamiento. INDICACIÓN Si se engancha el depósito de recogida en la lanzadera, cargar ésta como máximo con 12 kg.
Página 187: Vaciar El Dosificador De Abono
8 | Colocar la máquina Vaciar el dosificador de abono 8.4 Vaciar el dosificador de abono CMS-T-00003599-B.1 1. Apagar la turbina. 2. Soltar el seguro 2 y girar hacia abajo. Para retirar el soporte del calibrador de la posición de estacionamiento en el caso de máquinas con accionamiento hidráulico de la turbina, sacar hacia un lado los depósitos de calibrado...
Página 188: Vaciar El Depósito De Microgranulado
8 | Colocar la máquina Vaciar el depósito de microgranulado Para colocar la palanca abatible de calibrado en la posición de calibrado mantener presionado el botón de bloqueo 1 y empujar hacia abajo 2 . Para colocar la palanca de trampilla de fondo en la posición de vaciado mantener presionado el botón de bloqueo 3 y empujar hacia abajo 4 .
Página 189 8 | Colocar la máquina Vaciar el depósito de microgranulado 2. Colocar la lengüeta conmutable 1 en la posición CMS-I-00002580 3. Colocar el cubo plegable 2 debajo de la salida de microgranulado 1 activada. CMS-I-00002621 4. Aliviar la palanca de trampilla de fondo 1 . 5.
Página 190: Descargar Los Rodillos De Cubrimiento De Agujeros
8 | Colocar la máquina Descargar los rodillos de cubrimiento de agujeros Si se ha recogido la cantidad residual por completo, volver a colocar la palanca de trampilla de fondo 1 en la posición de trabajo. 7. Abrir completamente la corredera de cierre 2 . CMS-I-00002622 8.6 Descargar los rodillos de cubrimiento de agujeros CMS-T-00002211-A.1...
Página 191 8 | Colocar la máquina Descargar los rodillos de cubrimiento de agujeros 3. Soltar el cierre 1 hasta que los puntos 2 estén superpuestos. CMS-I-00001910 4. Quitar el disco de separación 1 del cubo de accionamiento. 5. Guardar el disco de separación en el depósito de semillas.
Página 192: Estacionar El Borrahuellas Giratorio
8 | Colocar la máquina Estacionar el borrahuellas giratorio 8.7 Estacionar el borrahuellas giratorio CMS-T-00005564-A.1 REQUISITOS PREVIOS El tractor y la máquina están asegurados IMPORTANTE Daños en el borrahuellas Antes de depositar la máquina sobre un suelo firme, coloque los borrahuellas en posición de estacionamiento.
Página 193: Estacionar La Reja Pretec
8 | Colocar la máquina Estacionar la reja PreTeC Dependiendo del equipamiento de la máquina la posición superior puede ser diferente. 1. Retirar el pasador de clavija 1 del perno de seguridad 3 . 2. Sujetar el borrahuellas por la empuñadura empotrada 2 .
Página 194: Bajar Las Patas De Apoyo
8 | Colocar la máquina Bajar las patas de apoyo REQUISITOS PREVIOS La máquina está elevada La turbina está desconectada 1. Colocar la palanca de ajuste 1 en la posición superior P . 2. Bloquear la palanca de ajuste en la trama. CMS-I-00001998 8.10 Bajar las patas de apoyo CMS-T-00005563-A.1...
Página 195: Desconectar Los Conductos De Alimentación Del Paquete De Mangueras
8 | Colocar la máquina Desconectar los conductos de alimentación del paquete de mangueras El Precea 6000-2 o 6000-2FCC posee patas de apoyo desplazables. Para descargar las patas de apoyo Levantar la máquina. 9. Tirar del pasador elástico 1 .
Página 196: Desacoplar El Conducto Isobus
8 | Colocar la máquina Desacoplar el conducto ISOBUS 8.12 Desacoplar el conducto ISOBUS CMS-T-00006174-B.1 1. Sacar el conector 1 del conducto ISOBUS. CMS-I-00004333 2. Enganchar el conector 1 en el perchero de mangueras. CMS-I-00004414 8.13 Desacoplamiento de las mangueras hidráulicas CMS-T-00000277-D.1 1.
Página 197: Desacoplar El Suministro De Tensión
8 | Colocar la máquina Desacoplar el suministro de tensión 5. Enganchar las mangueras hidráulicas 1 en el perchero para mangueras. CMS-I-00001250 8.14 Desacoplar el suministro de tensión CMS-T-00001402-E.1 1. Extraer el conector 1 para suministro de tensión. CMS-I-00001048 2. Enganchar el conector 1 en el perchero de mangueras.
Página 198: Desenganchar El Bastidor De Montaje De Tres Puntos
8 | Colocar la máquina Desenganchar el bastidor de montaje de tres puntos 8.15 Desenganchar el bastidor de montaje de tres puntos CMS-T-00001401-C.1 1. Colocar la máquina sobre una superficie horizontal y firme. 2. Descargar el brazo superior 1 . 3.
Página 199: Conservar El Árbol De Transmisión
8 | Colocar la máquina Conservar el árbol de transmisión 8.17 Conservar el árbol de transmisión CMS-T-00003870-A.1 Para que los árboles de transmisión puedan moverse con suavidad sellar los árboles después del lavado con un agente conservante adhesivo. CMS-I-00002825 MG6967-ES-II | C.1 | 27.09.2021...
Página 200: Conservación De La Máquina
9 | Conservación de la máquina Conservación de la máquina CMS-T-00005547-B.1 9.1 Mantenimiento de la máquina CMS-T-00005899-B.1 9.1.1 Plan de mantenimiento después del primer uso Comprobar el par de apriete de los tornillos de rueda véase la página 203 Comprobar el par de apriete de los tornillos del véase la página 203 sensor de radar Comprobar el par de apriete de la conexión del...
Página 201: Comprobar Los Discos De Corte En La Reja Pretec Y Sustituir
9 | Conservación de la máquina Mantenimiento de la máquina cada 12 meses Comprobar el par de apriete de la conexión del tren véase la página 205 de rodaje cada 50 horas de servicio Comprobar el par de apriete de los tornillos de rueda véase la página 203 Comprobar la presión de los neumáticos véase la página 205...
Página 202: Comprobar Los Discos De Corte En La Reja Pretec Y Sustituir
9 | Conservación de la máquina Mantenimiento de la máquina cada 100 horas de servicio / cada 3 meses Comprobar y sustituir los rascadores interiores en la véase la página 202 reja FerTeC Twin cada 100 horas de servicio / cada 12 meses Limpiar el sinfín de llenado véase la página 209 Limpiar el depósito de abono...
Página 203: Ajustar La Distancia Entre Los Discos De Corte En La Reja Pretec
9 | Conservación de la máquina Mantenimiento de la máquina 9. Colocar las atornilladuras en el asiento del cojinete y apretar. 10. Montar discos de corte nuevos. Para que los discos de corte se rocen ligeramente, ajustar la distancia de los discos de corte con las arandelas distanciadoras 4 .
Página 204: Ajustar El Accionamiento De Los Discos De Corte En La Reja Pretec
9 | Conservación de la máquina Mantenimiento de la máquina Para que los discos de corte se rocen ligeramente, retirar las arandelas distanciadoras 5 si es necesario o bien añadir. 5. Montar las arandelas distanciadoras que no sean necesarias en el lado opuesto del rodamiento de los discos de corte con el tornillo central.
Página 205: Comprobar Los Discos Del Nivelador En La Reja Pretec Y Reemplazar
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.5 Comprobar los discos del nivelador en la reja PreTeC y reemplazar CMS-T-00008304-A.1 INTERVALO cada 100 horas de servicio o bien cada 3 meses 1. Averiguar el diámetro de los discos del nivelador. Si el diámetro de los discos del nivelador es inferior a 180 mm, sustituir los discos del nivelador por pares.
Página 206: Comprobar Y Sustituir El Disco De Corte En La Reja Fertec Twin
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.7 Comprobar y sustituir el disco de corte en la reja FerTeC Twin CMS-T-00002379-D.1 INTERVALO cada 100 horas de servicio o bien cada 3 meses 1. Averiguar el diámetro de los discos de corte. 32 Nm Si el diámetro del disco de corte es inferior a 340 mm,...
Página 207: Ajustar La Distancia Entre Los Discos De Corte En La Reja Fertec Twin
9 | Conservación de la máquina Mantenimiento de la máquina 12. Colocar y apretar el tornillo central. 13. Montar las caperuzas guardapolvo. 9.1.8 Ajustar la distancia entre los discos de corte en la reja FerTeC Twin CMS-T-00002380-D.1 INTERVALO cada 100 horas de servicio o bien cuando sea necesario A medida que los discos de corte se desgastan,...
Página 208: Comprobar Y Sustituir Los Rascadores Interiores En La Reja Fertec Twin
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.9 Comprobar y sustituir los rascadores interiores en la reja FerTeC Twin CMS-T-00002381-C.1 INTERVALO cada 100 horas de servicio o bien cada 3 meses Los rascadores interiores proporcionan un funcionamiento sin fallos de la reja y están sometidos a desgaste.
Página 209: Comprobar El Par De Apriete De Los Tornillos De Rueda
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.10 Comprobar el par de apriete de los tornillos de rueda CMS-T-00002382-C.1 INTERVALO después del primer uso cada 50 horas de servicio Par de apriete de los Neumáticos tornillos de rueda Neumáticos 6.5/80x15- 325 Nm Neumáticos 26x12-12...
Página 210: Comprobar El Par De Apriete De La Conexión Del Bastidor
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.12 Comprobar el par de apriete de la conexión del bastidor CMS-T-00002384-B.1 INTERVALO después del primer uso cada 12 meses Comprobar el par de apriete a ambos lados. 120 Nm CMS-I-00002037 9.1.13 Comprobar el par de apriete de la conexión de reja CMS-T-00002385-C.1...
Página 211: Comprobar El Par De Apriete De La Conexión Del Tren De Rodaje
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.14 Comprobar el par de apriete de la conexión del tren de rodaje CMS-T-00002386-B.1 INTERVALO después del primer uso cada 12 meses Comprobar el par de apriete a ambos lados. 160 Nm CMS-I-00002038 9.1.15 Comprobar la presión de los neumáticos...
Página 212: Comprobar Las Mangueras Hidráulicas
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.17 Comprobar las mangueras hidráulicas CMS-T-00002331-B.1 INTERVALO después del primer uso cada 50 horas de servicio o bien semanalmente 1. Comprobar si las mangueras hidráulicas presentan daños como puntos de abrasión, cortes, grietas y deformaciones.
Página 213: Limpiar El Separador Ciclónico
9 | Conservación de la máquina Mantenimiento de la máquina REQUISITOS PREVIOS La máquina está acoplada al tractor La caja de separación está abierta Los discos de separación están desmontados 1. Abrir la entrada de agua 1 en el difusor de aire. Para lavar las incrustaciones del rotor de la turbina dirigir un chorro de agua al orificio de aspiración...
Página 214: Limpiar La Cesta Aspirante
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.20 Limpiar la cesta aspirante CMS-T-00003836-A.1 INTERVALO cada 10 horas de servicio o bien diariamente Limpiar las cestas aspirantes 1 . CMS-I-00002793 MG6967-ES-II | C.1 | 27.09.2021...
Página 215: 192 9.1.21 Limpiar El Sinfín De Llenado
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.21 Limpiar el sinfín de llenado CMS-T-00002391-A.1 INTERVALO cada 100 horas de servicio o bien cada 12 meses REQUISITOS PREVIOS La máquina está acoplada al tractor La turbina está desconectada El sinfín de llenado está...
Página 216: Limpiar El Depósito De Abono
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.22 Limpiar el depósito de abono CMS-T-00002392-B.1 INTERVALO cada 100 horas de servicio o bien cada 12 meses REQUISITOS PREVIOS La máquina está acoplada al tractor El tractor y la máquina están asegurados 1.
Página 217 9 | Conservación de la máquina Mantenimiento de la máquina 12. Soltar el seguro 1 y girar hacia abajo. Para colocar el soporte del calibrador en el caso de una máquina con accionamiento hidráulico de la turbina en posición de calibración sacar hacia un lado los depósitos de calibrado enganchados entre sí...
Página 218: Limpiar El Dosificador De Abono
9 | Conservación de la máquina Mantenimiento de la máquina 24. Cerrar la lona del depósito de abono. 25. Asegurar la lona del depósito de abono con lazos de goma. 9.1.23 Limpiar el dosificador de abono CMS-T-00002473-C.1 INTERVALO cada 10 horas de servicio o bien diariamente REQUISITOS PREVIOS...
Página 219: Limpiar El Dosificador De Microgranulado
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.24 Limpiar el dosificador de microgranulado CMS-T-00003601-B.1 INTERVALO cada 10 horas de servicio o bien diariamente 1. Colocar la lengüeta conmutable 1 en la posición CMS-I-00002580 2. Cerrar la corredera de cierre 2 en el depósito de microgranulado.
Página 220 9 | Conservación de la máquina Mantenimiento de la máquina 7. Girar la unidad de accionamiento 1 en el sentido antihorario. 8. Tirar de la unidad de accionamiento desde la carcasa del dosificador. CMS-I-00002585 9. Retirar la jaula de cilindros 1 junto con el cilindro dosificador de la carcasa del dosificador.
Página 221 9 | Conservación de la máquina Mantenimiento de la máquina 14. Introducir la jaula de cilindros 1 junto con el cilindro dosificador en la carcasa del dosificador. CMS-I-00002584 15. Insertar la unidad de accionamiento 1 en el cilindro dosificador. 16. Girar la unidad de accionamiento en el sentido horario.
Página 222: Ajustar La Trampilla De Fondo Del Dosificador De Microgranulado
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.25 Ajustar la trampilla de fondo del dosificador de microgranulado CMS-T-00003602-A.1 INTERVALO cada 100 horas de servicio o bien cada 12 meses 1. Colocar la palanca de trampilla de fondo 3 en posición de trabajo.
Página 223 9 | Conservación de la máquina Mantenimiento de la máquina 4. Soltar el cierre 1 hasta que los puntos 2 estén superpuestos. CMS-I-00001910 5. Quitar el disco de separación 1 del cubo de accionamiento. 6. Limpiar la caja de separación. 7.
Página 224: Limpiar El Sensor Óptico
9 | Conservación de la máquina Mantenimiento de la máquina 9. Cerrar la tapa 2 . INDICACIÓN Observar la espiga de guía 1 . 10. Cerrar los cierres. CMS-I-00001913 9.1.27 Limpiar el sensor óptico CMS-T-00002393-C.1 INTERVALO cada 50 horas de servicio o bien cuando sea necesario 1.
Página 225 9 | Conservación de la máquina Mantenimiento de la máquina 5. Quitar el disco de separación 1 del cubo de accionamiento. CMS-I-00001912 Para limpiar el sensor óptico se debe utilizar agua de grifo mezclada con líquido lavavajillas. Disolver las suciedades con el cepillo adjunto durante 1 minuto 7.
Página 226: Importante
9 | Conservación de la máquina Mantenimiento de la máquina 13. Desmontar los tornillos 1 . 14. Desmontar la chapa distanciadora 2 . CMS-I-00003816 15. Separar la conexión enchufable 3 . 16. Mover el sensor óptico 1 hacia abajo. 17. Desmontar la junta 2 . CMS-I-00003817 IMPORTANTE Daños en el sensor óptico debido a la...
Página 227 9 | Conservación de la máquina Mantenimiento de la máquina 18. Desmontar el sensor óptico 1 . 19. Poner a remojo el sensor óptico durante 1 minuto. 20. Limpiar el sensor con el cepillo adjunto. 21. Lavar el sensor óptico con agua limpia. CMS-I-00002827 22.
Página 228 9 | Conservación de la máquina Mantenimiento de la máquina 26. Montar la chapa distanciadora 2 . 27. Montar los tornillos 1 . CMS-I-00003818 28. Presionar el canal de inyección 3 contra la junta 2 en la tolva 1 . 29.
Página 229: Comprobar La Reja Del Borrahuellas
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.28 Comprobar la reja del borrahuellas CMS-T-00002497-D.1 INTERVALO cada 50 horas de servicio o bien cada 3 meses IMPORTANTE Los portaútiles se desgastan con el trabajo permanente en el terreno. Si se sobrepasa el límite de desgaste de la reja borrahuellas, los portaútiles trabajan en la tierra permanentemente.
Página 230: Limpiar El Cabezal Distribuidor
9 | Conservación de la máquina Mantenimiento de la máquina 9.1.29 Limpiar el cabezal distribuidor CMS-T-00005594-B.1 INTERVALO al finalizar la temporada 1. Utilizar un medio adecuado para alcanzar el cabezal distribuidor con seguridad. 2. Soltar los tornillos moleteados 1 . 3.
Página 231 9 | Conservación de la máquina Mantenimiento de la máquina Para vaciar los acumuladores hidráulicos para tareas de mantenimiento, abrir la válvula de purga de aire 2 . CMS-I-00004130 MG6967-ES-II | C.1 | 27.09.2021...
Página 232: Lubricar La Máquina
9 | Conservación de la máquina Lubricar la máquina 9.2 Lubricar la máquina CMS-T-00005548-B.1 IMPORTANTE Daños en la máquina debidos a lubricación inadecuada Engrase la máquina de acuerdo con el plan de lubricación en los puntos de lubricación señalados. Para que no se prense suciedad en los puntos de lubricación, limpie la boquilla de engrase y la pistola de engrasar.
Página 233: Relación De Puntos De Lubricación
9 | Conservación de la máquina Lubricar la máquina 9.2.1 Relación de puntos de lubricación CMS-T-00005549-B.1 CMS-I-00004115 cada 50 horas de servicio CMS-I-00004114 CMS-I-00004111 MG6967-ES-II | C.1 | 27.09.2021...
Página 234 9 | Conservación de la máquina Lubricar la máquina CMS-I-00004113 CMS-I-00004112 CMS-I-00004110 MG6967-ES-II | C.1 | 27.09.2021...
Página 235: Lubricar Las Cadenas De Rodillos
9 | Conservación de la máquina Lubricar las cadenas de rodillos 9.3 Lubricar las cadenas de rodillos CMS-T-00007653-A.1 IMPORTANTE Daños en la máquina debidos a lubricación inadecuada Engrase la máquina de acuerdo con el plan de lubricación en los puntos de lubricación señalados.
Página 236 9 | Conservación de la máquina Lubricar las cadenas de rodillos 4. Lubricar la cadena de rodillos 1 desde dentro hacia fuera. 5. Comprobar la suavidad de marcha del tensor de cadena 2 . CMS-I-00003884 6. Montar la cubierta. 7. Montar los tornillos y discos. CMS-I-00002645 MG6967-ES-II | C.1 | 27.09.2021...
Página 237: Lubricar La Cadena De Rodillos En El Engranaje De Rueda De Cambio
9 | Conservación de la máquina Lubricar las cadenas de rodillos 9.3.2 Lubricar la cadena de rodillos en el engranaje de rueda de cambio CMS-T-00005449-B.1 INTERVALO después de las primeras 10 horas de servicio cada 50 horas de servicio o bien al finalizar la temporada 1.
Página 238: Lubricar La Cadena De Rodillos En La Rueda Con Retardo
9 | Conservación de la máquina Lubricar las cadenas de rodillos 6. Cerrar la tapa 1 en sentido contrario a la presión de resorte. Para bloquear la tapa Seguir accionando la palanca 3 . La tapa se bloquea en el tensor de cadena 2 . CMS-I-00002647 9.3.3 Lubricar la cadena de rodillos en la rueda con retardo CMS-T-00005450-B.1...
Página 239 9 | Conservación de la máquina Lubricar las cadenas de rodillos 3. Lubricar la cadena de rodillos 2 desde dentro hacia fuera. 4. Comprobar la suavidad de marcha del tensor de cadena 1 . CMS-I-00003887 5. Montar la cubierta. 6. Montar los tornillos y discos. CMS-I-00002720 MG6967-ES-II | C.1 | 27.09.2021...
Página 240: Lubricar La Cadena De Rodillos En El Accionamiento Mecánico De Dosificación
9 | Conservación de la máquina Lubricar las cadenas de rodillos 9.3.4 Lubricar la cadena de rodillos en el accionamiento mecánico de dosificación CMS-T-00005877-B.1 INTERVALO después de las primeras 10 horas de servicio cada 50 horas de servicio o bien al finalizar la temporada 1.
Página 241: Lubricar La Cadena De Rodillos En El Accionamiento Dosificador De Abono Central
9 | Conservación de la máquina Lubricar las cadenas de rodillos 9.3.5 Lubricar la cadena de rodillos en el accionamiento dosificador de abono central CMS-T-00005451-B.1 INTERVALO después de las primeras 10 horas de servicio cada 50 horas de servicio o bien al finalizar la temporada 1.
Página 242: Lubricar La Cadena De Rodillos En El Accionamiento Del Eje Mezclador Eléctrico
9 | Conservación de la máquina Lubricar las cadenas de rodillos 9.3.6 Lubricar la cadena de rodillos en el accionamiento del eje mezclador eléctrico CMS-T-00007652-A.1 INTERVALO después de las primeras 10 horas de servicio cada 50 horas de servicio o bien al finalizar la temporada 1.
Página 243: Eliminar Fallos
9 | Conservación de la máquina Eliminar fallos 9.4 Eliminar fallos CMS-T-00005550-B.1 Error Causa Solución El seguro de puesta en marcha del El disco trazador ha topado con véase la página 239 disco trazador se ha activado. un obstáculo fijo. El perno de cizallamiento está...
Página 244 9 | Conservación de la máquina Eliminar fallos Error Causa Solución Para configurar el sensor de Las distancias entre granos son Demasiado deslizamiento de las posición de trabajo mayores que el valor nominal ruedas impulsoras. ajustado. véase "Configurar sensor de posición de trabajo".
Página 245: Indicación
9 | Conservación de la máquina Eliminar fallos 9.4.1 El seguro de puesta en marcha del disco trazador se ha activado. CMS-T-00005551-B.1 El disco trazador ha topado con un obstáculo fijo. El perno de cizallamiento está agrietado y el disco trazador plegado hacia atrás. INDICACIÓN Utilizar como recambio sólo tornillos originales.
Página 246: Conservación De La Máquina Eliminar Fallos
9 | Conservación de la máquina Eliminar fallos 9.4.3 Las semillas no se recogen y saltan del surco. CMS-T-00002347-C.1 Las semillas rebotan contra el rodillo receptor y contra el surco de siembra. INDICACIÓN Si las semillas chocan contra el rodillo receptor 1 o el surco de siembra 2 , no se recogerán de forma segura.
Página 247 9 | Conservación de la máquina Eliminar fallos 9.4.5 Bloquear los rodillos de compactación. CMS-T-00002373-B.1 Entre los rodillos de compactación se aprietan terrones o piedras. INDICACIÓN El montaje con desplazamiento no es posible junto con niveladores de discos. 1. Soltar la tuerca 1 y retirar. 2.
Página 248 9 | Conservación de la máquina Eliminar fallos En las llanta abiertas quedan atascados restos orgánicos. Limpiar los rodillos guía de profundidad o bien si las condiciones de uso predominantes no permiten un uso permanente de la máquina, sustituir los rodillos guía de profundidad con llanta abierta por rodillos con llanta cerrada.
Página 249 9 | Conservación de la máquina Eliminar fallos El fusible para el accionamiento mecánico está averiado. 1. Retirar el pasador cizallable 2 defectuoso. 2. Retirar el pasador cizallable 3 del árbol de transmisión. 3. Limpiar el separador. 4. Comprobar la suavidad de marcha del disco separador.
Página 250: Limpieza De La Máquina
9 | Conservación de la máquina Limpieza de la máquina 9.4.9 El acoplamiento del abono es inestanco. CMS-T-00008171-A.1 Los embudos del acoplamiento del abono están desajustados. Tan pronto como se coloque el bastidor plegable en posición de trabajo, los embudos 3 se colocan en los alojamientos cónicos 1 .
Página 251 9 | Conservación de la máquina Limpieza de la máquina Limpiar la máquina con un limpiador de alta presión o de agua caliente. MG6967-ES-II | C.1 | 27.09.2021...
Página 252: Transportar La Máquina
10 | Transportar la máquina Transportar la máquina CMS-T-00005552-A.1 10.1 Cargar la máquina con una grúa CMS-T-00005555-A.1 CMS-I-00004146 CMS-I-00004150 MG6967-ES-II | C.1 | 27.09.2021...
Página 253 10 | Transportar la máquina Cargar la máquina con una grúa CMS-I-00004148 La máquina dispone de puntos de amarre para cintas elevadoras. ADVERTENCIA Peligro de accidente debido a medios de sujeción colocados incorrectamente Si se colocan medios de sujeción en puntos no apropiados para ello, la máquina pueden resultar dañada durante la carga y poner en riesgo la seguridad.
Página 254: Requisitos Previos
10 | Transportar la máquina Mover la máquina con un vehículo de transporte REQUISITOS PREVIOS La máquina está desplegada 1. Montar medios de elevación solo en los puntos señalados. 2. Enganchar cintas elevadoras con un travesaño en la grúa. 3. Cargar la máquina con una grúa. CMS-I-000089 10.2 Mover la máquina con un vehículo de transporte CMS-T-00005554-A.1...
Página 255 10 | Transportar la máquina Mover la máquina con un vehículo de transporte CMS-I-00004150 REQUISITOS PREVIOS La máquina está plegada 1. Montar medios de elevación solo en los puntos señalados. 2. Asegurar la máquina al vehículo de transporte tal y como se especifica. CMS-I-00000450 MG6967-ES-II | C.1 | 27.09.2021...
Página 256: Anexo
11 | Anexo Anexo CMS-T-00001755-B.1 11.1 Pares de apriete de los tornillos CMS-T-00000373-B.1 CMS-I-000260 INDICACIÓN Si no se indica lo contrario, se aplicarán los pares de apriete de los tornillos especificados en la tabla. 10.9 12.9 M8x1 16(17) M10x1 18(19) M12x1,5 M 14x1,5 M16x1,5...
Página 257: Documentación Adicional
11 | Anexo Documentación adicional 10.9 12.9 M22x1,5 1050 1000 1200 M24x2 1100 1300 1050 1500 1800 M27x2 1150 1600 1950 1450 2000 2400 M30x2 1600 2250 2700 CMS-I-00000065 20,4 40,7 70,5 11.2 Documentación adicional CMS-T-00001756-B.1 Instrucciones de servicio del tractor Instrucciones de servicio del software ISOBUS Instrucciones de servicio del terminal de mando MG6967-ES-II | C.1 | 27.09.2021...
Página 258: Índice
12 | Índice Índice 12.1 Glosario CMS-T-00000513-B.1 Máquina Máquinas adosadas son accesorios del tractor. Las máquinas adosadas se denominan en general en estas instrucciones de servicio como "máquina". Material operativo Los materiales operativos sirven para el funcionamiento del sistema. Son, por ejemplo, los materiales de limpieza y lubricantes, tales como el aceite lubricante, las grasas o los abrillantadores.
Página 259: Índice Analítico
12 | Índice Índice analítico 12.2 Índice analítico Comprobar la reja estacionar Accionamiento de los discos de corte Borrahuellas giratorio Ajuste en la reja PreTeC estacionar preparar para el uso Aceite de engranajes Brazo elevador Aceite para cadenas desmontar Acoplar Conductos de alimentación en el paquete de mangueras Cabezal distribuidor...
Página 260 12 | Índice Índice analítico Dosificación de abono con accionamiento Conducto ISOBUS eléctrico acoplar Dosificación de abono con accionamiento desacoplar mecánico Configurar el sistema de trazado de carriles Canal de inyección ISOBUS atascado Conservación de la máquina Capacidad portante de los neumáticos Eliminar fallos calcular Limpieza de la máquina...
Página 261 12 | Índice Índice analítico Descripción del producto Dosificador de microgranulado Esparcidor de microgranulado limpiar Desmontar la reja PreTeC Desconectar el suministro de aire y abono en el depósito posterior con accionamiento Elevar la máquina central Equipamiento de abono Desconectar el suministro de energía Depósito de abono Desconectar la alimentación hidráulica Reja de abono FerTeC Twin...
Página 262 12 | Índice Índice analítico Llenar el depósito de abono Montar la reja mediante el sinfín de llenado Mover la máquina con un vehículo de transporte 248 mediante la pasarela de carga Lubricación Accionamiento de la rueda con retardo Nivelador de discos Accionamiento de la rueda de avance ajustar Accionamiento del eje mezclador eléctrico...
Página 263 12 | Índice Índice analítico Preparar la máquina para el desplazamiento por replegar carretera Extensiones de la máquina Elevar la máquina Rodillo guía de profundidad Preparar la máquina para su utilización Ajustar rascadores Ajustar el ángulo del difusor Rodillo receptor Ajustar el borrahuellas al ancho de traza Ajustar rascadores Ajustar el contrapesado del bastidor...
Página 264 12 | Índice Índice analítico Mover la máquina con un vehículo de transporte Tubo roscado Descripción Turbina de aire comprimido TwinTerminal Uso conforme a lo previsto Uso sin depósito frontal Utilizar el comprobador de bandeja Comprobar la distancia entre granos Comprobar profundidad de deposición de las semillas Determinar el tamaño del grano...
Página 266 AMAZONEN-WERKE H. DREYER SE & Co. KG Postfach 51 49202 Hasbergen-Gaste Germany +49 (0) 5405 501-0 amazone@amazone.de www.amazone.de MG6967-ES-II | C.1 | 27.09.2021...

Este manual también es adecuado para:

Precea 6000-2cc Precea 6000-2fcc

Amazone Precea 6000-2 Instrucciones De Servicio Originales

1 Sobre Estas Instrucciones de Servicio

2 Seguridad y Responsabilidad 5

Rutinas de Seguridad

3 Uso Conforme a lo Previsto

4 Descripción del Producto

Placa de Características en la Máquina

Turbina de Aire Comprimido

Aclareo del Grano

Reja Pretec

Depósito de Abono

Reja de Abono Fertec Twin

Sinfín de Llenado

Esparcidor de Microgranulado

Tubo Roscado

Kit de Calibración

Twinterminal

5 Datos Técnicos

Número de Serie

Dimensiones

Peso Total Admisible

6 Preparación de la Máquina

7 Uso de la Máquina

8 Colocar la Máquina

9 Conservación de la Máquina

Enlaces rápidos

Manuales relacionados para Amazone Precea 6000-2

Resumen de contenidos para Amazone Precea 6000-2
