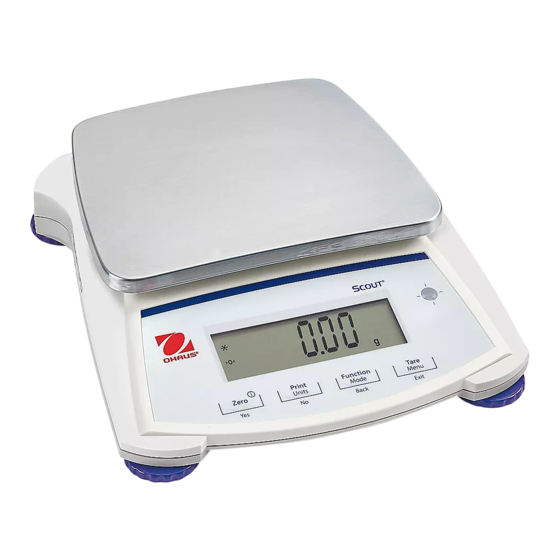

H-9560
SCOUT
JEWELRY SCALE
®
DEFINITION OF SIGNAL WARNINGS AND SYMBOLS
These instructions contain installation, operation and
maintenance instructions for the Scout
scale. Please read these instructions completely before
using the scale.
Safety notes are marked with signal words and warning
symbols. These show safety issues and warnings.
Ignoring the safety notes may lead to personal injury,
instrument damage, malfunctions or false results.
SIGNAL WORDS
WARNING – For a hazardous situation with medium to
high risk, possibly resulting in injuries or death if not
avoided.
CAUTION: Read all safety warnings before
installing, making connections or servicing
this equipment. Failure to comply with these
warnings could result in personal injury
and/or property damage. Retain all
instructions for future reference.
• Verify that the local AC power supply is within
the input voltage range printed on the AC
adapter's data label.
• Only connect the AC adapter to a
compatible grounded electrical outlet.
• Do not position the scale such that it is
difficult to disconnect the AC adapter from
the power receptacle.
• Ensure the power cord does not pose a
potential obstacle or tripping hazard.
• This scale is intended for indoor use and
should only be operated in dry locations.
• Operate the unit only under ambient
conditions specified in these instructions.
PAGE 1 OF 53
1-800-295-5510
uline.com
CAUTION – For a hazardous situation with low risk,
SJX/E Series
resulting in damage to the device or the property, loss
®
of data or injuries if not avoided.
ATTENTION – For important information about the
product.
NOTE – For useful information about the product.
WARNING SYMBOLS
SAFETY
Para Español, vea páginas 18-35.
Pour le français, consulter les pages 36-53.
General Hazard
Electric Shock Hazard
• Do not operate the scale in hazardous or
unstable environments.
• Do not drop loads on the pan.
• Only use approved accessories and
peripherals.
• Disconnect power from the scale before
cleaning or servicing.
• Service should only be performed by
authorized personnel.
1021 IH-9560
