Paso 3: Conexión de los cables de vídeo

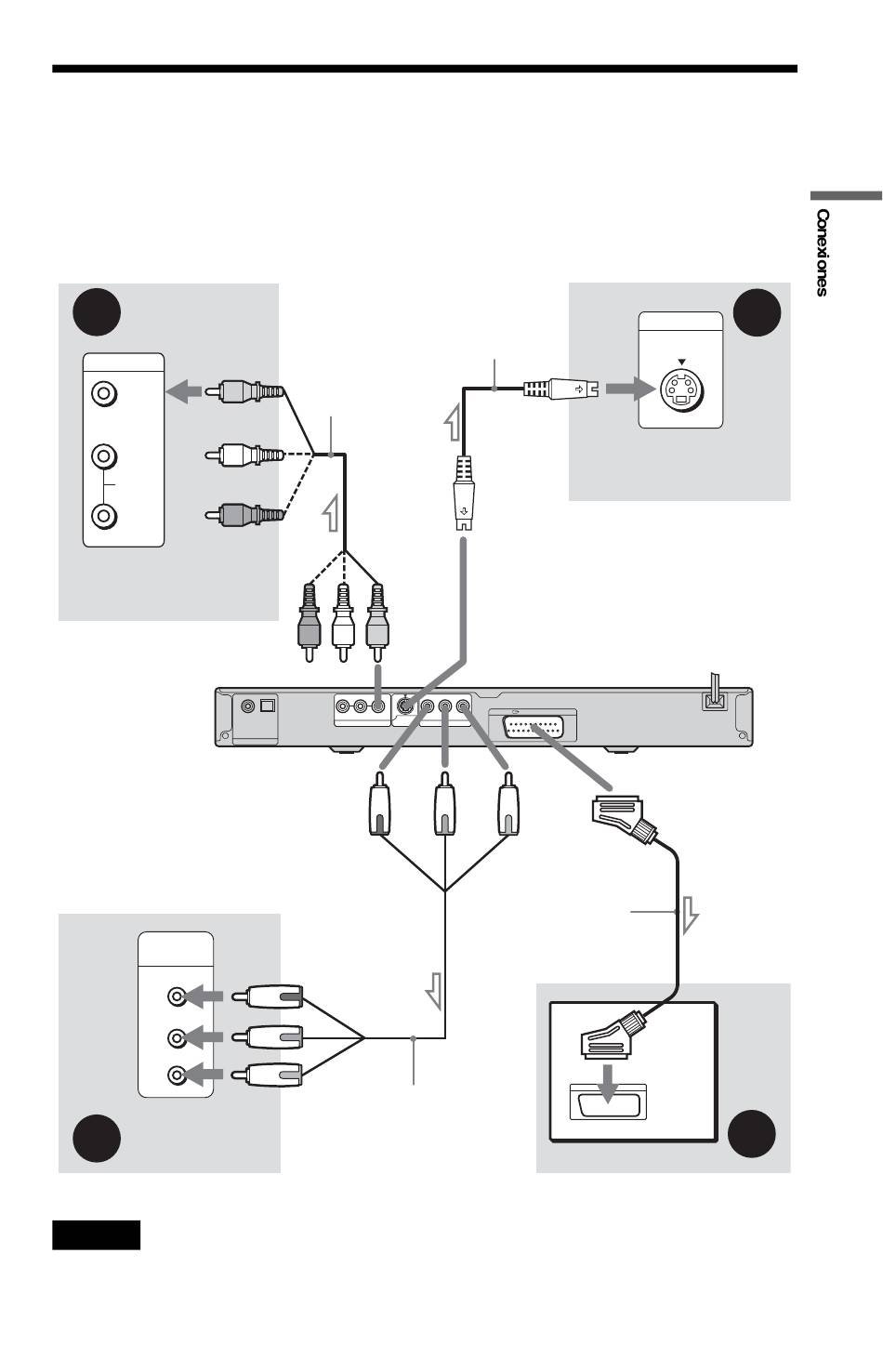

Conecte este reproductor al televisor, proyector o amplificador (receptor) de AV mediante un
cable de vídeo. Seleccione uno de los modelos A a D según la toma de entrada del televisor,
proyector o amplificador (receptor) de AV.
Para poder visualizar imágenes de señal progresiva (525p o 625p) con un televisor, proyector o
monitor compatible, debe utilizar el modelo A.
C
INPUT
VIDEO
L
AUDIO
R
Televisor, proyector o
amplificador (receptor)
de AV
a LINE OUT (VIDEO)
a COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
Y
(verde)
P
B
(azul)
P
R
(rojo)
Televisor, proyector
A o amplificador
(receptor) de AV
l : Flujo de señales
Notas
Si conecta la unidad a un televisor progresivo, se recomienda que utilice solamente el modelo A. Si conecta
la unidad al televisor utilizando los modelos A y B, una señal de control especial transmitida a través del
cable SCART puede hacer que la señal cambie a la toma SCART.
Cable de audio/
vídeo (no
suministrado)
(amarillo)
COAXIAL OPTICAL R-AUDIO-L VIDEO
S VIDEO
LINE OUT OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
DIGITAL OUT
(verde)
Cable de vídeo componente
(no suministrado)
Cable S VIDEO
(no suministrado)
a S VIDEO OUT
Y P /C P /C
B B R R
LINE (RGB)-TV
COMPONENT VIDEO OUT
(azul) (rojo)
a LINE
(RGB)-TV
Cable SCART
(no suministrado)
Televisor
D
INPUT
S VIDEO
Televisor, proyector o
amplificador (receptor)
de AV
Reproductor de CD/
DVD
B
,continúa
